36KV Trockenspannungstransformator für den Außenbereich

Model:JDZXW-35

Anqiang Power ist ein chinesischer Hersteller von 36-kV-Trockenspannungstransformatoren für den Außenbereich. Dieser Spannungstransformator für den Außenbereich wird aus lichtbogenbeständigem, UV-beständigem und alterungsbeständigem Epoxidharz für den Außenbereich im Vakuumgussverfahren hergestellt. Seine vollständig geschlossene Säulenstruktur ist resistent gegen Verschmutzung und Feuchtigkeit. Darüber hinaus wird jeder Transformator von Anqiang Electric zwei Werkstests unterzogen, um die Produktqualität sicherzustellen, was das Engagement des Unternehmens für sorgfältiges Produktdesign unterstreicht.

Anfrage absenden

Produktbeschreibung

Anqiang Machtpräsentiert die JDZX(F)-Serie, eine Premium-Serie36-kV-Trockenspannungstransformator für den AußenbereichEntwickelt für dreiphasige Wechselstromnetze mit 50/60 Hz. Dieser Spannungstransformator für den Außenbereich wurde mit fortschrittlicher Epoxidharz-Vakuumgusstechnologie entwickelt und bietet präzise Spannungsmessung, zuverlässige Isolationsleistung und langfristige Betriebsstabilität unter rauen Umgebungsbedingungen. Ganz gleich, ob Sie ein Umspannwerk, ein Sammelsystem für erneuerbare Energien (Wind/Solar) oder ein industrielles Stromverteilungsnetz betreiben, die JDZX-Serie liefert genaue Spannungssignale für Mess-, Schutz- und Steuerungsanwendungen.

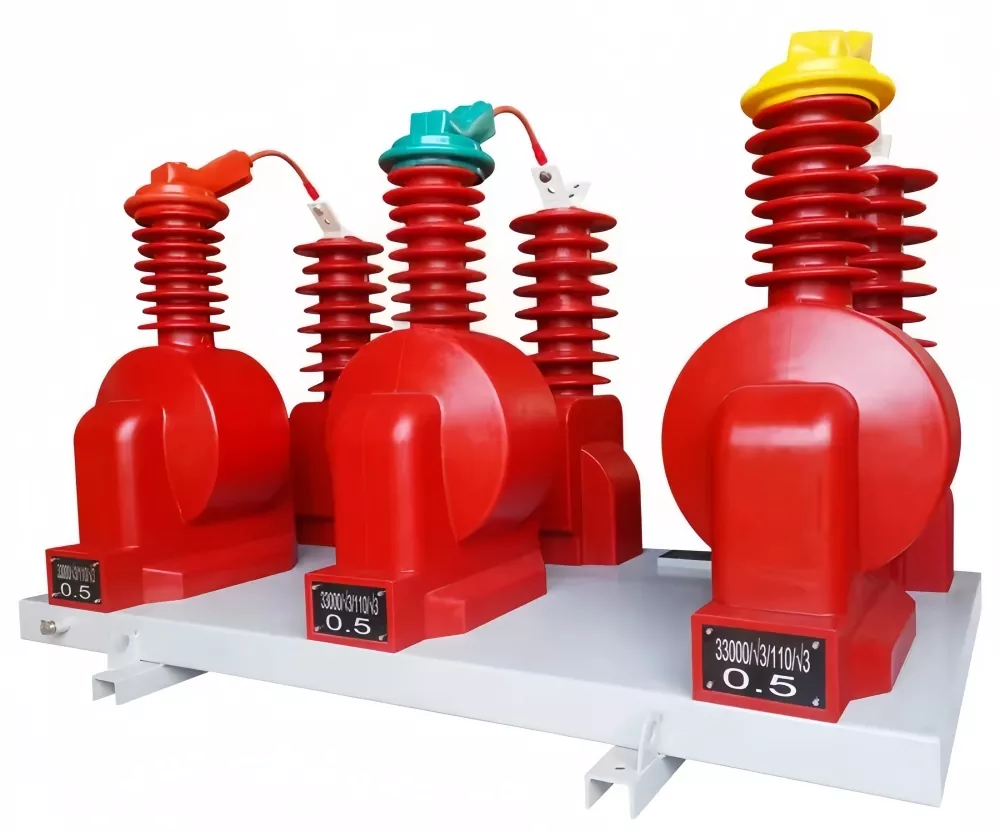

Anqiang Power JDZX series 36KV outdoor dry type voltage transformer epoxy resin casting

JDZX im Vergleich zu traditionellem VT mit Ölbad: Warum auf einen Trockentyp umsteigen?

JDZX Trockentyp VT

Epoxidharz-Gussdesign

✓ Wartungsfrei– Kein Ölleckrisiko
✓ Feuer- und explosionsgeschützt– Sicher für Außenanwendungen
✓ Anti-Kondensation– Epoxidharzguss hält Feuchtigkeit stand
✓ Umweltfreundlich– Kein Risiko einer Ölverschmutzung

Ölgetauchter VT

Konventionelles Öldesign

✓ Erfordert regelmäßige Ölprüfungen
✓ Ölleckage und Brandgefahr
✓ Schwerer und sperriger
✓ Bedenken hinsichtlich der Umweltentsorgung

📍 Anwendungs- und Auswahlleitfaden: Szenarien aus der Praxis

✅ Szenario 1: 35-kV-/36-kV-Umspannwerk (Messung und Schutz)
VerwendenSpannungswandler der JDZX-Seriean eingehenden und ausgehenden Feedern. Es liefert genaue Spannungssignale für Energiemessungen (Genauigkeitsklasse 0,2/0,5) und Schutzrelais (3P/6P). Das Trockendesign für den Außenbereich hält direkter Sonneneinstrahlung, Regen und Temperaturschwankungen stand.

✅ Szenario 2: Wind-/Solarstrom-Sammelsystem
Projekte im Bereich der erneuerbaren Energien erfordern eine zuverlässige Spannungsüberwachung am Verbindungspunkt. Der JDZX Outdoor Dry Typ VT bietet eine hervorragende Antikondensationsleistung und eignet sich daher ideal für die Außenmontage in Küstengebieten oder Umgebungen mit hoher Luftfeuchtigkeit.

✅ Szenario 3: Industrielle Energieverteilung (Bergbau, Zement, Stahl)
Für Industrieanlagen mit rauen Betriebsbedingungen sorgt der Epoxidharzguss-Spannungstransformator für einen wartungsfreien Betrieb und reduziert Ausfallzeiten und Betriebskosten.

📋 Technische Parameter

Projektname	Parameterwert
	JDZX(F)-36	JDZX(F)-40,5
Nennspannung	36/√3 KV	40,5/√3 KV
Höchste Spannung für Geräte	40,5 KV
Nennfrequenz	50 / 60 Hz
Nennsekundärspannung	100/√3 V oder 110/√3 V
Restspannungswicklung	100/3 V oder 110/3 V
Genauigkeitsklasse	0,2 / 0,5 / 1 / 3P / 6P
Nennspannungsfaktor	1,2 kontinuierlich, 1,5 für 30 Sekunden
Bewerteter Isolationsgrad	95/185 KV (LI/AC)
Spannungsfestigkeit der Netzfrequenz	95 KV (trocken) / 85 KV (nass)
Blitzimpulse halten der Spannung stand	185 KV (Spitze)
Kriechstrecke	≥ 900 mm (Verschmutzungsklasse II/III)
Schutzart / Schutzart	IP54
Umgebungstemperaturbereich	-40°C bis +55°C
Isoliermaterial	Epoxidharz (Vakuumguss)
Standardkonformität	GB/T 20840, IEC 61869

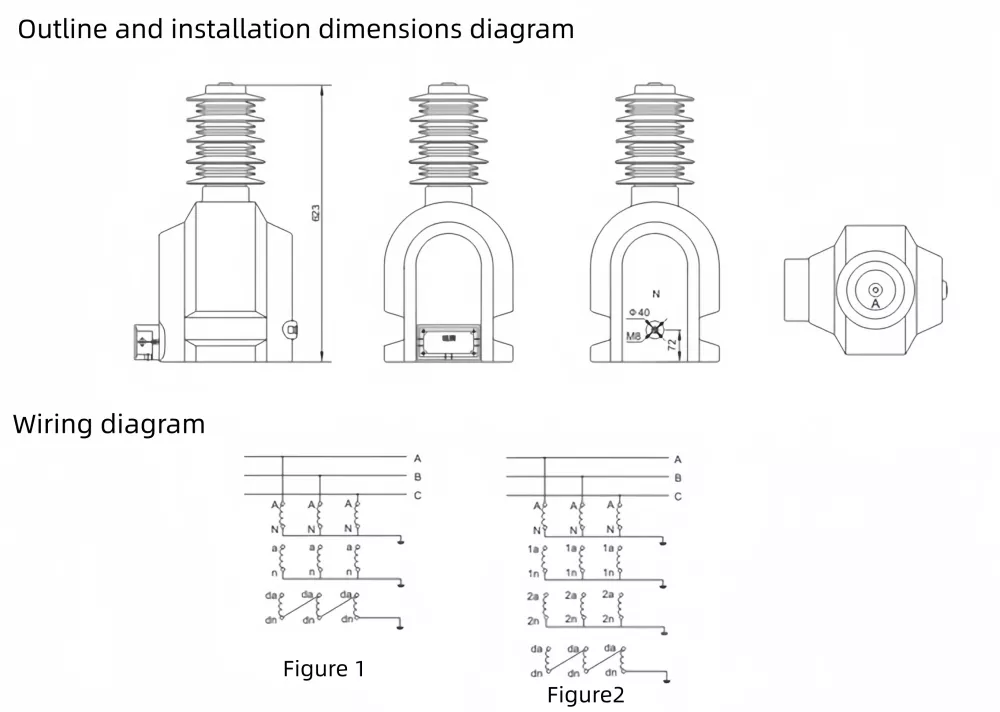

📐 Produktabmessungen und Installationszeichnung

36KV outdoor dry type voltage transformer dimensions drawing JDZX series

Mechanische Layoutkomponenten der JDZX-Serie:
1. Gusskörper aus Epoxidharz
2. Primäranschluss (H1/H2)
3. Sekundärer Anschlusskasten (IP54)
4. Erdungsklemme
5. Montagehalterung
6. Kriechstrecken-Verlängerungsrippen
7. Typenschild
8. Hebeösen

Die JDZX-Serie verfügt über akompakte, witterungsbeständige Bauweisedie direkt an Außenmasten oder Umspannwerkskonstruktionen montiert werden kann. DerSekundärer Anschlusskasten mit Schutzart IP54Bietet Schutz vor dem Eindringen von Staub und Wasser und gewährleistet so einen zuverlässigen Betrieb im Außenbereich. DerEpoxidharz-VakuumgussDer Prozess eliminiert Hohlräume und gewährleistet eine hervorragende Isolationsleistung.

🏭 Warum Anqiang Power? – Ihr zuverlässiger Partner für Spannungswandler

Direkt ab Werk– Kein Zwischenhändler, wettbewerbsfähige Preise und kurze Lieferzeit (15–25 Tage).
Typgeprüft– GB/T 20840, IEC 61869-konform, vollständig zertifiziert.
Anpassung bereit– Genauigkeitsklasse, sekundäre Spannungswerte, spezielle Klemmenkastenkonfigurationen, OEM-Branding.
Globale Referenzen– Lieferung nach Südostasien, Naher Osten, Afrika und Südamerika.

📌 Echte Projektreferenzen:

✅ Philippinen– Über 150 Einheiten von 36-kV-Trockenspannungswandlern für den Außenbereich wurden an NGCP für das Projekt zur Modernisierung der Umspannwerksmessung (2023–2024) geliefert.

✅ Pakistan– 80 Sätze Spannungstransformatoren der JDZX-Serie, die in Umspannwerken für Solarkraftwerke eingesetzt werden (50-MW-Projekt, Region Bahawalpur).

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen Trocken- und Öltransformatoren?
A: Trocken-VTs verwenden eine Gussisolierung aus Epoxidharz – wartungsfrei, feuerfest und umweltfreundlich. In Öl getauchte VTs erfordern regelmäßige Öltests und bergen Leck-/Brandrisiken. Für 36-kV-Außenanwendungen wird der Trockentyp zunehmend bevorzugt.

F2: Welche Genauigkeitsklassen sind für die JDZX-Serie verfügbar?
A: Unsere 36-kV-Trockenspannungswandler für den Außenbereich bieten Genauigkeitsklasse 0,2 (Präzisionsmessung), 0,5 (allgemeine Messung), 1 (Industrie), 3P/6P (Schutz). Wir können es an Ihre spezifischen Anforderungen anpassen.

F3: Wie groß ist die Kriechstrecke dieses Spannungswandlers?
A: Das Standarddesign bietet eine Kriechstrecke von ≥900 mm und ist für Umgebungen mit Verschmutzung der Klasse II/III geeignet. Für hochgelegene oder stark verschmutzte Gebiete können wir auf Anfrage die Kriechstrecke verlängern.

F4: Ist dieser VT für den Einsatz im Freien bei rauen Wetterbedingungen geeignet?
A: Ja. Die JDZX-Serie verfügt über einen sekundären Anschlusskasten mit Schutzart IP54 und einen Epoxidharzguss, der direkter Sonneneinstrahlung, Regen, Kondensation und Temperaturschwankungen von -40 °C bis +55 °C standhält.

F5: Bieten Sie OEM/ODM-Service für Spannungswandler an?
A: Absolut. Wir bieten kundenspezifische Sekundärspannungsverhältnisse, Genauigkeitsklassenkonfigurationen, spezielle Anschlusskästen und Marken-Typenschilder. Vorproduktionsmuster sind mit einer Vorlaufzeit von 7–10 Tagen verfügbar.
