Seitlich montierter 24-kV-Vakuum-Leistungsschalter

DerSeitlich montierter 24-kV-Vakuum-Leistungsschalter(Modell: ZN63A (VS1)-24) ist ein leistungsstarker Mittelspannungs-Leistungsschalter für den Innenbereich, der für dreiphasige Wechselstrom-50-Hz-Stromversorgungssysteme mit einer Nennspannung von 24 kV entwickelt wurde. Es integriert den Antriebsmechanismus und den Vakuumunterbrecher in einer kompakten Struktur und bietet zuverlässigen Schutz, Schalt- und Steuerungsfunktionen für Umspannwerke, Kraftwerke, Industrieanlagen und Stromverteilungssysteme. Der Leistungsschalter ist sowohl als fest montierte als auch als ausfahrbare Version erhältlich, um verschiedenen Schaltanlagenkonfigurationen gerecht zu werden.

Dieser Leistungsschalter zeichnet sich durch fortschrittliche Vakuumunterbrechungstechnologie, hohe mechanische Lebensdauer und geringen Wartungsaufwand aus und ist ideal für Anwendungen mit häufigen Schaltvorgängen. Es wird häufig in der Metallurgie, im Bergbau, in Chemieanlagen, in der Kohleindustrie, in Umspannwerken und bei Projekten für erneuerbare Energien eingesetzt, bei denen eine sichere und zuverlässige Stromverteilung von entscheidender Bedeutung ist.

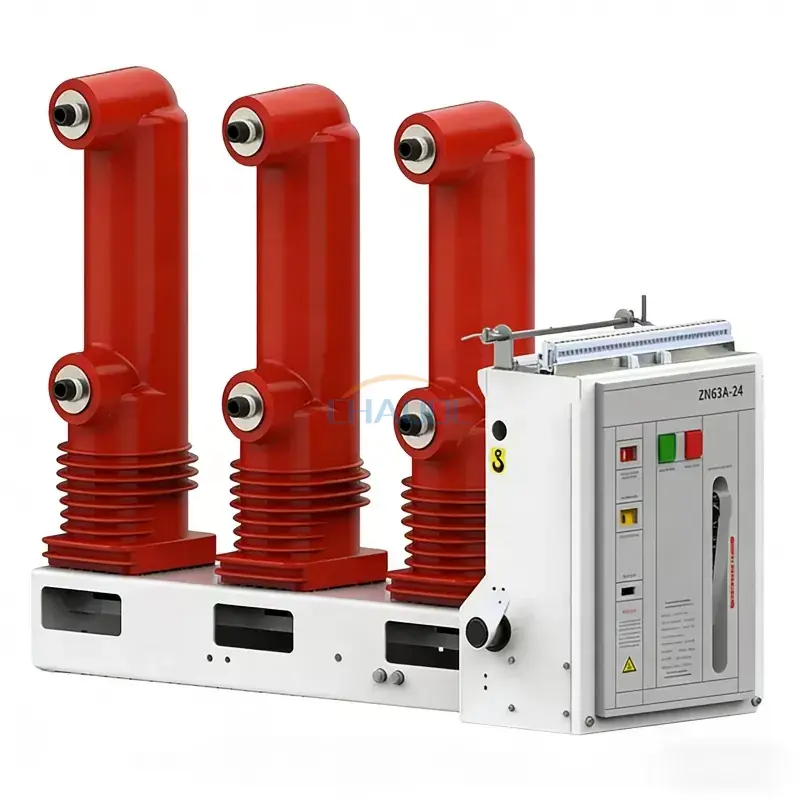

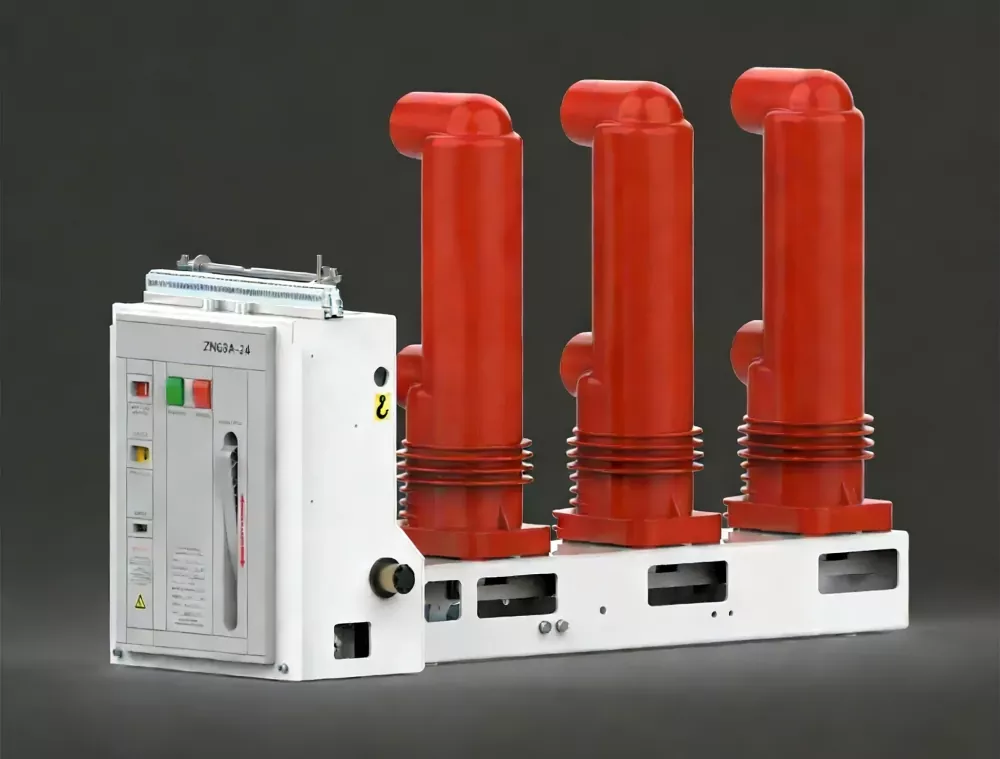

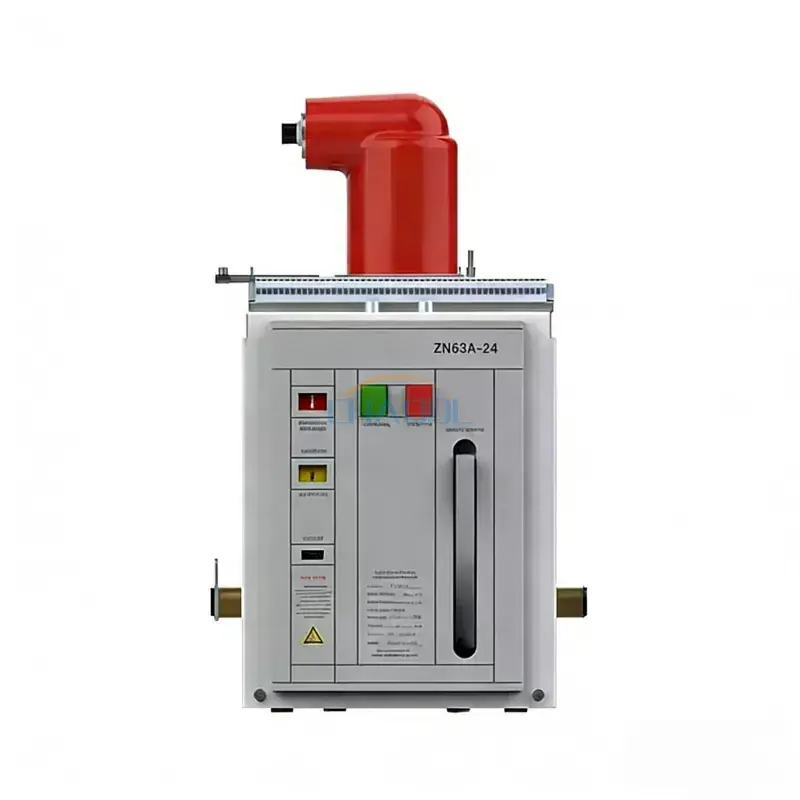

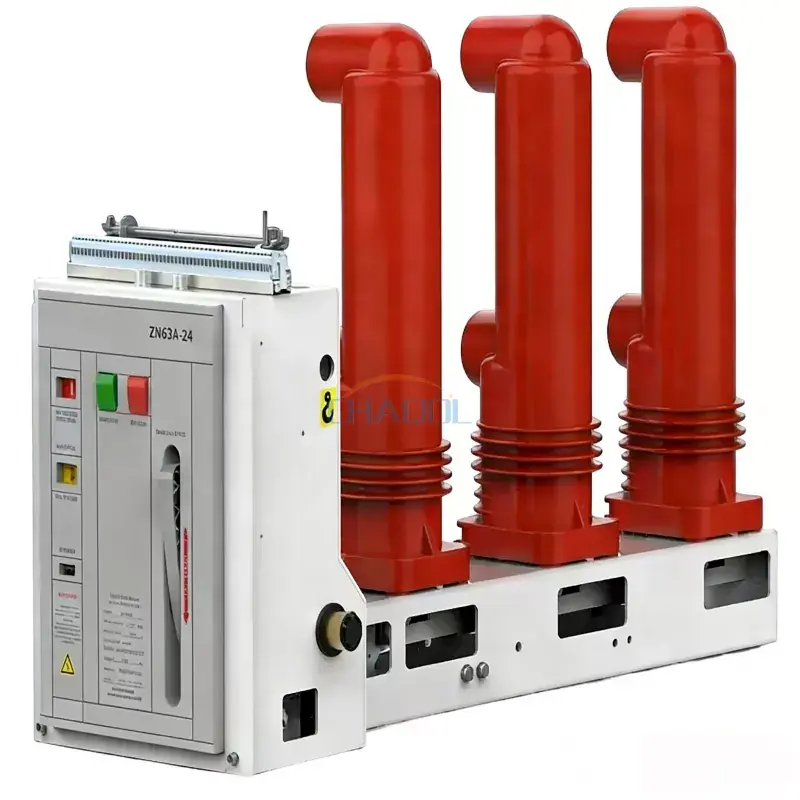

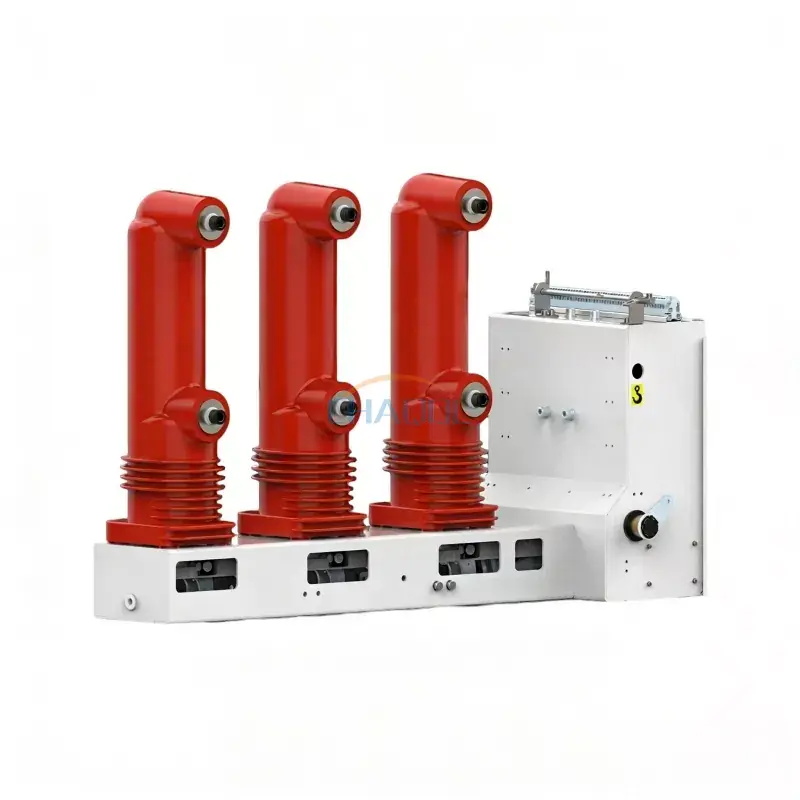

Aussehen des Produkts

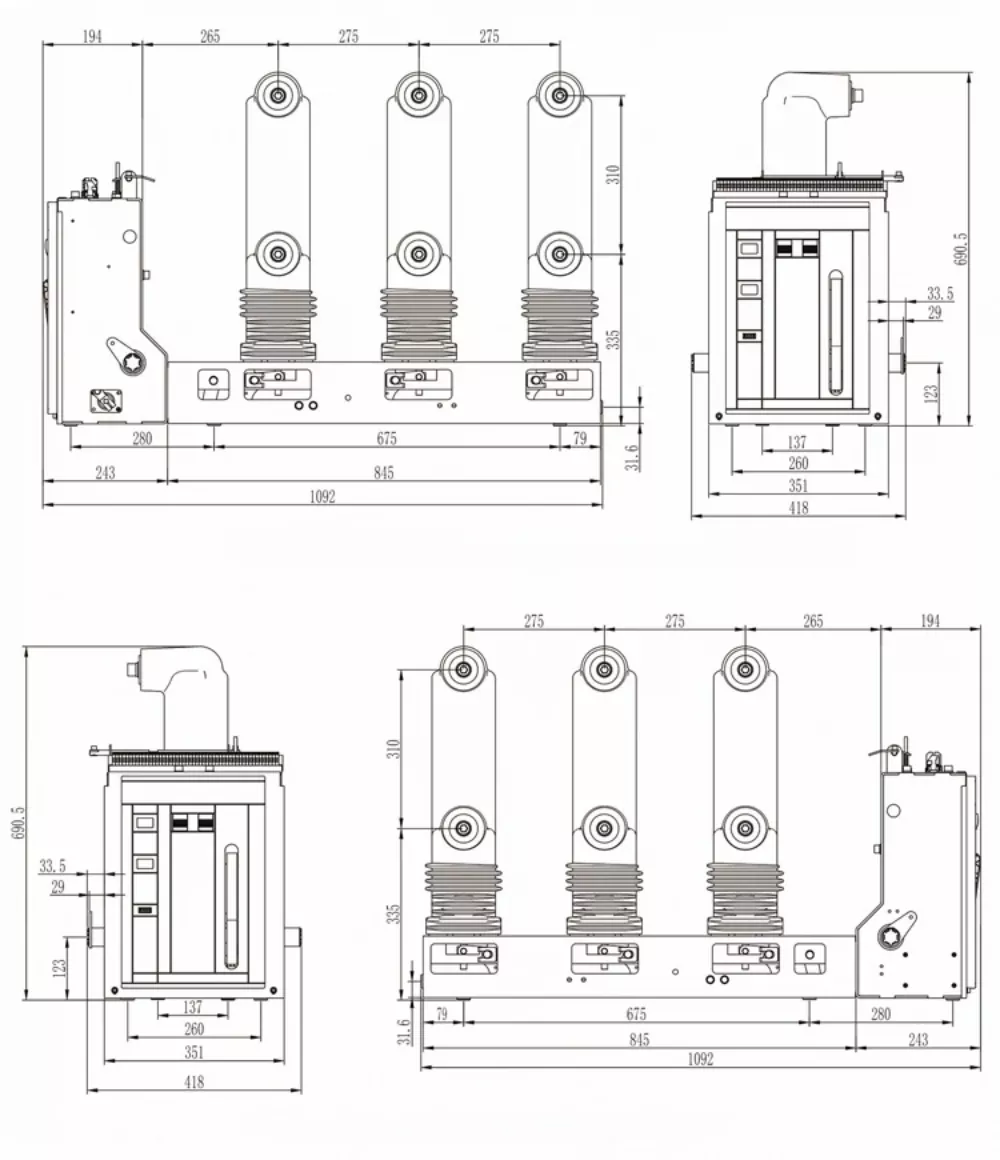

Maßdiagramm

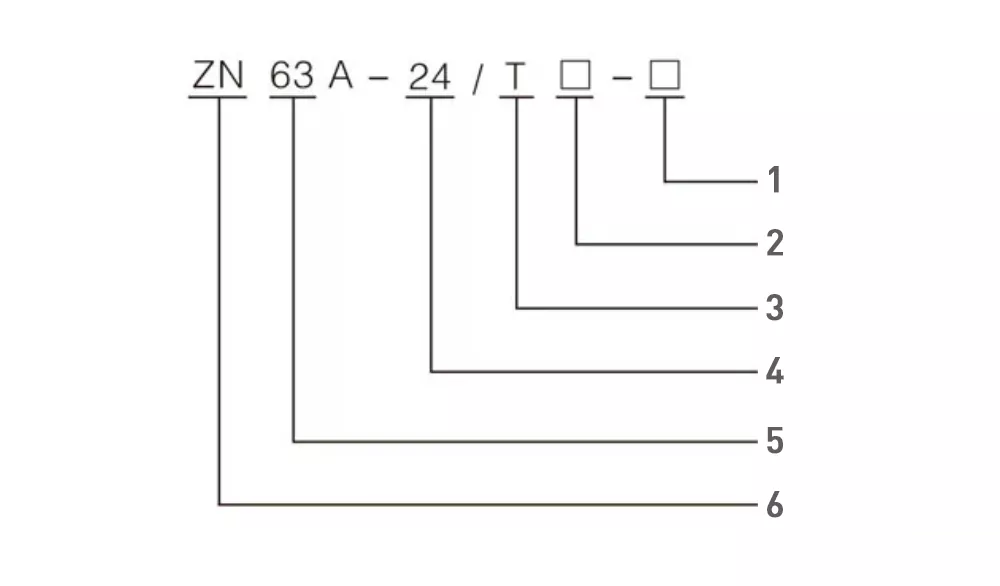

Modellidentifikation

• 1 – Bemessungs-Kurzschlussausschaltstrom (kA)
• 2 – Nennstrom (A)
• 3 – Betriebsmechanismus
• 4 – Nennspannung (kV)
• 5 – Designserie
• 6 – Vakuum-Leistungsschalter für den Innenbereich

Produktmerkmale

• Integrierter seitlicher Antriebsmechanismus mit kompaktem Design und zuverlässiger Übertragung.
• Hochleistungs-Vakuum-Unterbrecher mit Kupfer-Chrom-Kontakten sorgen für hervorragende Lichtbogenlöschfähigkeit und längere elektrische Lebensdauer.
• Der horizontal angeordnete Federantriebsmechanismus unterstützt sowohl manuelles als auch motorisches Laden.
• DerSeitlich montierter 24-kV-Vakuum-LeistungsschalterKann als fester Typ oder ausfahrbarer Typ installiert werden, um für verschiedene Schaltanlagensysteme geeignet zu sein.
• Hohe dielektrische Isolationsfestigkeit, geringe Stromunterbrechung und hervorragende Kurzschlussunterbrechungsleistung.
• Die solide Epoxidisolierung bietet eine hervorragende Beständigkeit gegen Feuchtigkeit, UV-Strahlung, Temperaturschwankungen, Alterung und Verschmutzung.
• Mechanische Lebensdauer bis zu 10.000 Betätigungen, wodurch es für Anwendungen mit häufigem Schalten geeignet ist.
• Unterstützt intelligente Schutzrelais und Stationsautomatisierungssysteme.

Technische Parameter

Strukturelles Design

Der Leistungsschalter verfügt über eine dreiphasige Polstruktur, die mit einem in der Mitte abgedichteten Vakuum-Unterbrecher aus Keramik oder Glas ausgestattet ist. Kupfer-Chrom-Kontakte und die Längsmagnetfeldtechnologie reduzieren effektiv die Kontakterosion und verbessern gleichzeitig die dielektrische Erholung und die Unterbrechungsleistung. Der integrierte Federantriebsmechanismus sorgt über die gesamte Lebensdauer für stabile Öffnungs- und Schließvorgänge bei minimalem Wartungsaufwand.

Abhängig von den Anwendungsanforderungen können die Masten mit einer hochfesten Epoxidharz-Isolierung oder einer mit Silikonkautschuk beschichteten Isolierung hergestellt werden, was eine hervorragende Beständigkeit gegen Feuchtigkeit, Kondensation, UV-Strahlung und raue Industrieumgebungen bietet.

Anwendungen

DerSeitlich montierter 24-kV-Vakuum-Leistungsschalterwird häufig in Mittelspannungsverteilungssystemen eingesetzt, die zuverlässigen Schutz, häufigen Betrieb und eine lange Lebensdauer erfordern.

• Kraftwerke
• Umspannwerke
• Industrielle Stromverteilungssysteme
• Bergbaubetriebe
• Hüttenwerke
• Chemische Verarbeitungsanlagen
• Kohleindustrie
• Projekte für erneuerbare Energien
• Kommerzielle und kommunale Stromnetze
• Intelligente Umspannwerke und Automatisierungssysteme

Betriebsumgebung

• Umgebungstemperatur: -15°C bis +40°C
• Aufstellhöhe: Bis zu 1000 m (höhere Höhen auf Anfrage möglich)
• Maximale seismische Intensität: 8 Grad
• Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤95 %, Monatsdurchschnitt ≤90 %
• Geeignet für Umgebungen ohne Brandgefahr, Explosionsrisiko, starke Verschmutzung, korrosive Gase und übermäßige Vibrationen.

Funktionsprinzip

DerSeitlich montierter 24-kV-Vakuum-LeistungsschalterAls lichtbogenlöschendes Medium wird ein abgedichteter Vakuum-Unterbrecher verwendet. Wenn Fehlerströme auftreten, trennen sich die Kontakte schnell und die Vakuumkammer löscht den Lichtbogen nahezu augenblicklich, wodurch eine schnelle Fehlerisolierung bei minimalem Kontaktverschleiß gewährleistet wird. In Kombination mit dem Federantriebsmechanismus bietet der Leistungsschalter zuverlässige Schaltleistung, hohe Schaltleistung und langfristige Betriebsstabilität.

Warum sollten Sie sich für diesen Vakuum-Leistungsschalter entscheiden?

• Kompaktes, integriertes, seitlich montiertes Design
• Lange elektrische und mechanische Lebensdauer
• Wartungsfreundliche Konstruktion
• Hervorragende Isolationsleistung
• Zuverlässiger Betrieb unter häufigen Schaltbedingungen
• Geeignet für feste und ausfahrbare Schaltanlagen
• Kompatibel mit intelligenten Schutz- und Automatisierungssystemen

Häufig gestellte Fragen

Wofür wird ein seitlich montierter 24-kV-Vakuum-Leistungsschalter verwendet?

Es dient zum Schalten, Schützen und Steuern elektrischer Mittelspannungsgeräte in Umspannwerken, Industrieanlagen, Versorgungsverteilungssystemen und kommerziellen Stromnetzen.

Welche Vorteile bietet ein Vakuum-Leistungsschalter?

Vakuum-Leistungsschalter bieten eine hervorragende Lichtbogenunterbrechung, geringen Wartungsaufwand, lange Lebensdauer, hohe Betriebssicherheit und einen umweltfreundlichen Betrieb ohne Öl oder SF6-Gas.

Kann dieser Leistungsschalter in ausfahrbare Schaltanlagen eingebaut werden?

Ja. Es ist sowohl in fest montierter als auch in ausfahrbarer Konfiguration erhältlich und ermöglicht so eine flexible Integration in verschiedene Schaltanlagenbaugruppen.

In welchen Branchen wird dieses Produkt häufig verwendet?

Es wird häufig in der Stromerzeugung, in Umspannwerken, in der Metallurgie, im Bergbau, in der chemischen Verarbeitung, in der Kohleindustrie, in Anlagen für erneuerbare Energien und in industriellen Stromverteilungssystemen eingesetzt.
