Fester 17,5-kV-Leistungsschalter für den Innenbereich

DerFester 17,5-kV-Leistungsschalter für den Innenbereichist für Mittelspannungs-Stromverteilungssysteme konzipiert, die zuverlässiges Schalten, Schutz und Steuerung erfordern. Es verfügt über einen integrierten VET-Betätigungsmechanismus und ein Vakuum-Leistungsschalter-Design und bietet kompakte Abmessungen, stabile Betriebsleistung und lange Lebensdauer. Die abgedichtete Polstruktur minimiert den Wartungsaufwand und verbessert gleichzeitig die Zuverlässigkeit der Isolierung und die Betriebssicherheit.

Entwickelt für moderne StromversorgungssystemeFester 17,5-kV-Leistungsschalter für den Innenbereichist kompatibel mit metallgekapselten Schaltanlagen sowie XGN-festen, metallgekapselten AC-Schaltanlagen für den Innenbereich. Es wird häufig in Umspannwerken, Industrieanlagen, Gewerbegebäuden, Versorgungsnetzen und Projekten für erneuerbare Energien eingesetzt, bei denen ein zuverlässiger Mittelspannungsschutz erforderlich ist.

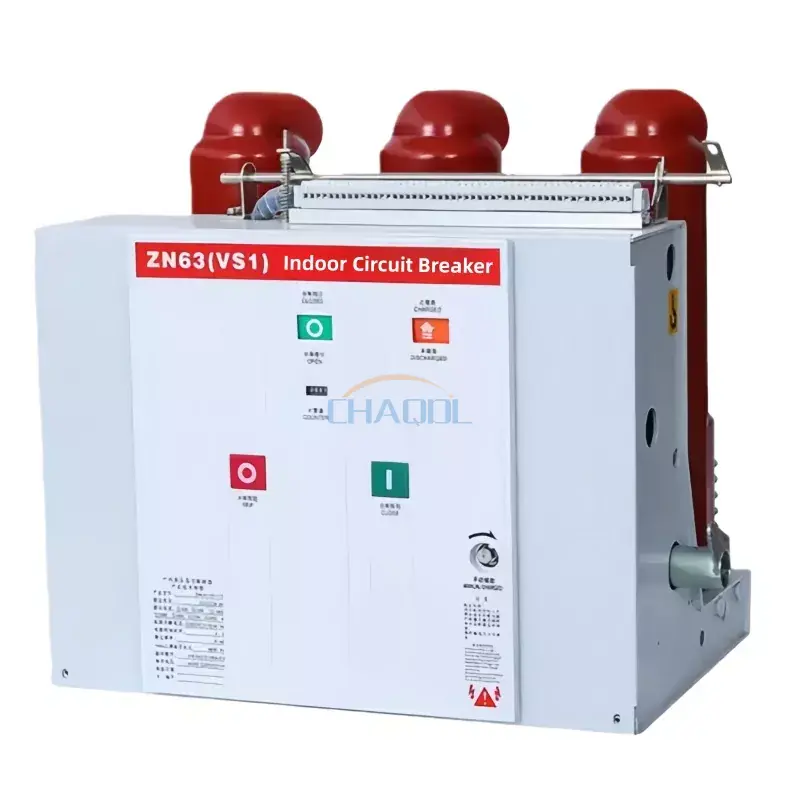

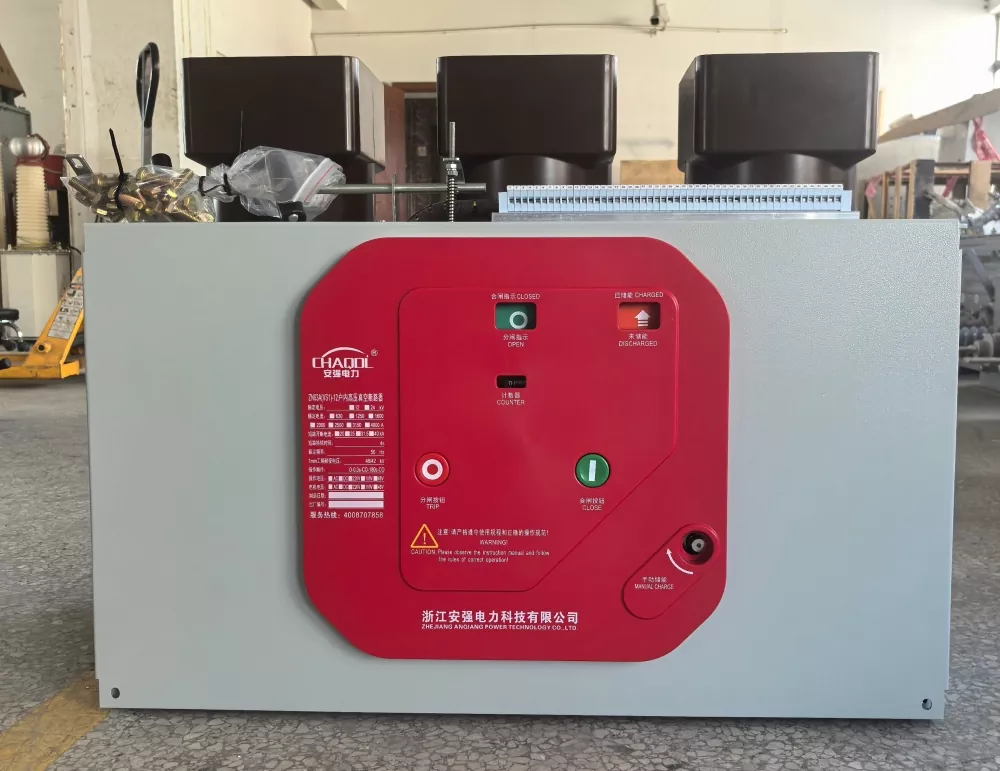

Tatsächliche Produktfotos

Produktmerkmale

• Der integrierte VET-Betätigungsmechanismus gewährleistet eine stabile Öffnungs- und Schließleistung.
• Die vollständig abgedichtete Vakuumunterbrechertechnologie sorgt für einen wartungsfreien Betrieb und eine längere elektrische Lebensdauer.
• Die kompakte, feste Struktur reduziert den Installationsraum und verbessert gleichzeitig die Gesamtzuverlässigkeit.
• DerFester 17,5-kV-Leistungsschalter für den InnenbereichBietet eine hervorragende dielektrische Isolierung, schnelle Lichtbogenlöschung und geringen Kontaktverschleiß.
• Unterstützt häufige Schaltvorgänge mit einer mechanischen Lebensdauer von bis zu 10.000 Schaltzyklen.
• Kompatibel mit ausfahrbaren Schaltanlagen der KYN-Serie und festen Schaltanlagen der XGN-Serie.
• Hohe Zuverlässigkeit im industriellen Dauerbetrieb.
• Einfache Installation und geringe Wartungskosten über den gesamten Lebenszyklus.

Technische Parameter

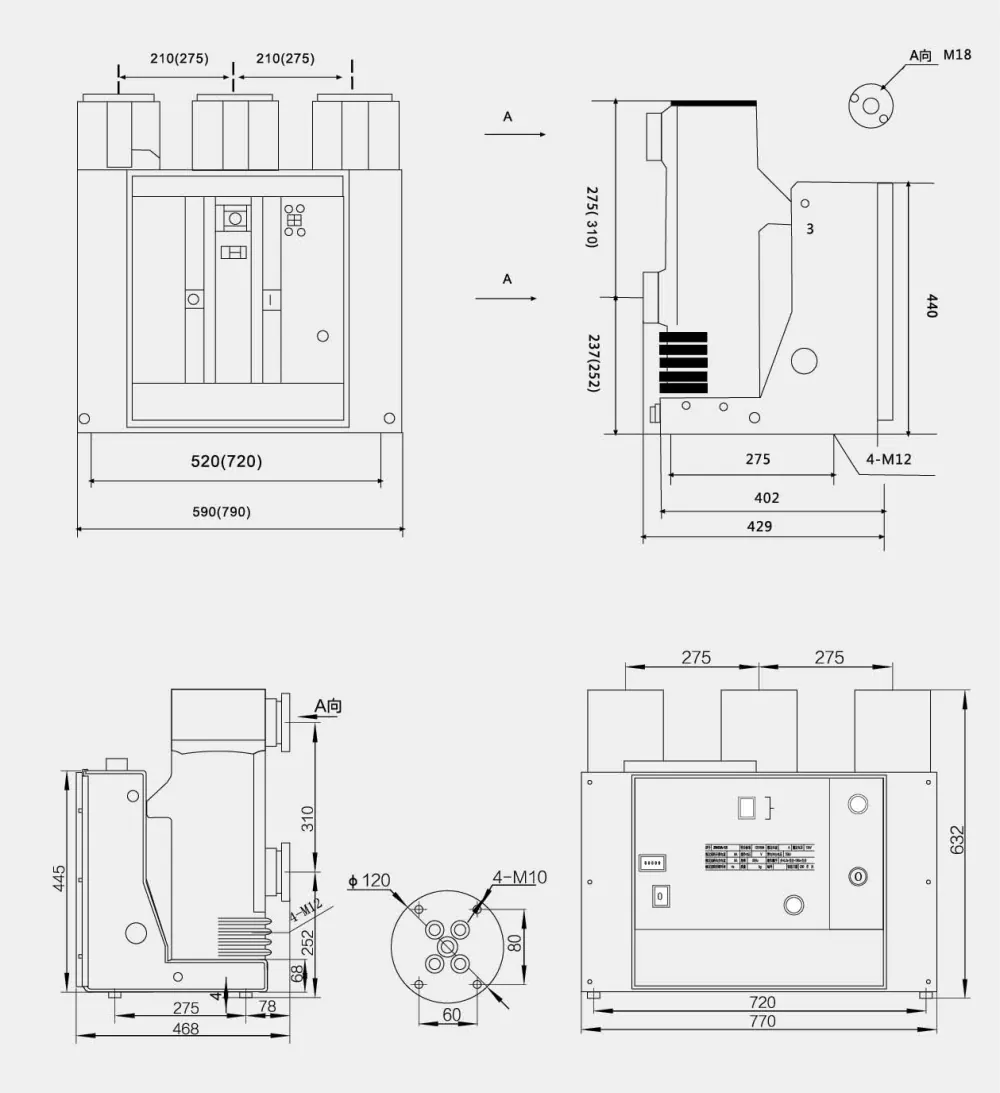

Produktabmessungen

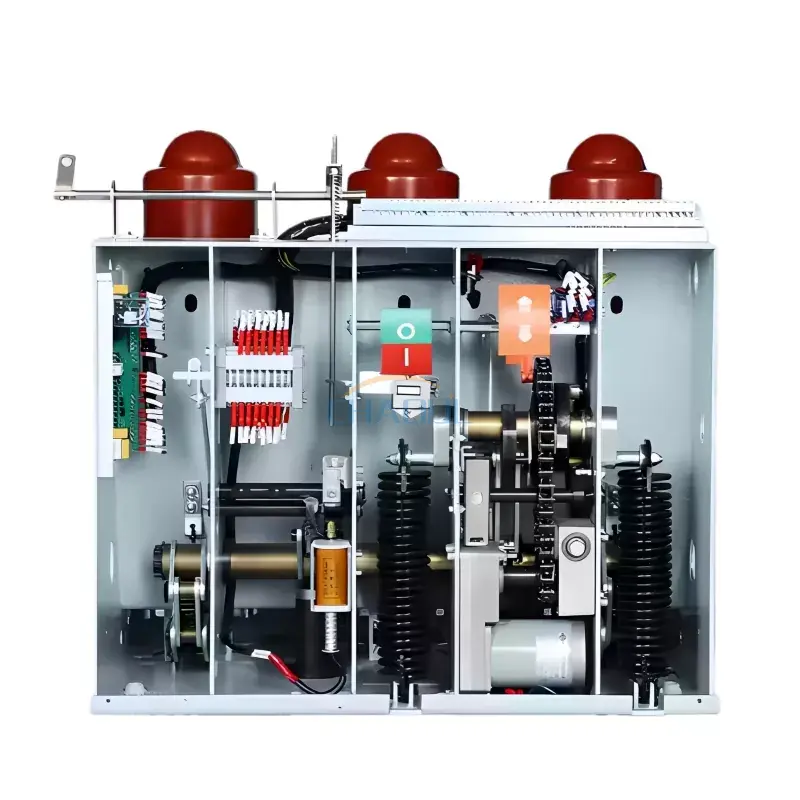

Strukturelles Design

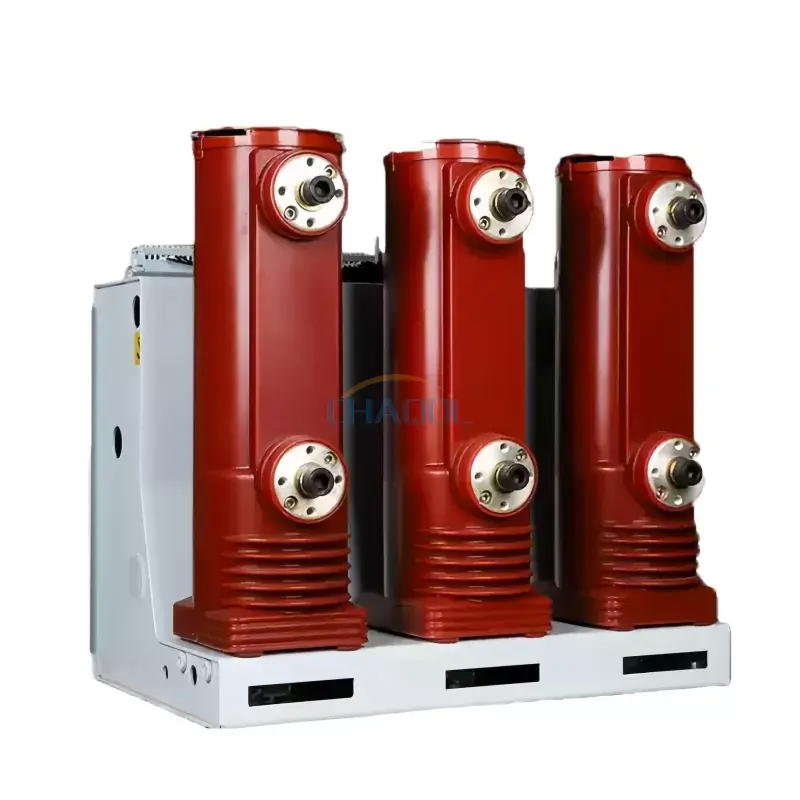

Der Leistungsschalter integriert den Antriebsmechanismus und den Vakuum-Unterbrecher in einer kompakten, fest montierten Struktur. Vollständig gekapselte Polbaugruppen verbessern die Isolationsleistung und schützen gleichzeitig interne Komponenten vor Staub, Feuchtigkeit und Umweltverschmutzung. Dieses Design erhöht die Betriebssicherheit erheblich und reduziert den routinemäßigen Wartungsaufwand.

Der federbetätigte Mechanismus gewährleistet schnelle Öffnungs- und Schließvorgänge mit stabiler mechanischer Übertragung, wodurch der Leistungsschalter für den Langzeitbetrieb in Mittelspannungsschaltanlagen geeignet ist.

Anwendungen

DerFester 17,5-kV-Leistungsschalter für den Innenbereichwird häufig zum Schalten, Schützen und Steuern in elektrischen Mittelspannungsverteilungssystemen verwendet.

• Metallgekapselte Mittelspannungsschaltanlage
• Metallgekapselte XGN-Innenschaltanlage
• Umspannwerke
• Kraftwerke zur Stromerzeugung
• Industrielle Produktionsanlagen
• Bergbaubetriebe
• Metallurgische Industrie
• Chemische Verarbeitungsanlagen
• Gewerbebauten
• Verteilungssysteme für erneuerbare Energien

Betriebsumgebung

• Umgebungstemperatur: -10°C bis +40°C (Lagerung bis -30°C)
• Aufstellhöhe: ≤1000m (höhere Höhen auf Anfrage möglich)
• Tägliche durchschnittliche relative Luftfeuchtigkeit: ≤95 %
• Maximale seismische Intensität: 8 Grad
• Geeignet für Umgebungen ohne Brandgefahr, Explosionsrisiko, korrosive Gase, starke Verschmutzung und übermäßige Vibrationen.

Warum dieses Produkt wählen?

• Wartungsfreier, versiegelter Vakuum-Unterbrecher
• Kompaktes Festinstallationsdesign
• Lange elektrische und mechanische Lebensdauer
• Hohe Isolationssicherheit
• Hervorragende Kurzschlussunterbrechungsfähigkeit
• Kompatibel mit gängigen Mittelspannungsschaltanlagen
• Stabile Leistung unter häufigen Schaltbedingungen
• Geringere Betriebs- und Wartungskosten

Häufig gestellte Fragen

Wofür wird ein fester 17,5-kV-Innenleistungsschalter verwendet?

Es dient zum Schutz und zur Steuerung elektrischer Mittelspannungsgeräte durch die Unterbrechung von Überlast- und Kurzschlussströmen in Umspannwerken, Industrieanlagen und Stromverteilungssystemen.

Mit welcher Schaltanlage ist dieser Leistungsschalter kompatibel?

Es eignet sich für metallgekapselte ausfahrbare Schaltanlagen der Serie KYN sowie für feste, metallgekapselte AC-Schaltanlagen der Serie XGN für den Innenbereich.

Welche Vorteile bietet die Vakuumunterbrechungstechnik?

Vakuum-Schaltkammern bieten eine schnelle Lichtbogenlöschung, eine lange elektrische Lebensdauer, minimalen Wartungsaufwand, eine hohe Isolationsleistung und einen umweltfreundlichen Betrieb ohne SF6-Gas.

Hält der Leistungsschalter häufige Schaltvorgänge aus?

Ja. Mit einer mechanischen Lebensdauer von bis zu 10.000 Betätigungen und einem langlebigen Betätigungsmechanismus eignet es sich gut für Anwendungen, die häufiges Schalten erfordern.

In welchen Branchen wird dieses Produkt häufig verwendet?

Es wird häufig in Umspannwerken, in der industriellen Fertigung, im Bergbau, in der Metallurgie, in der chemischen Verarbeitung, in Gewerbeanlagen und in Stromverteilungssystemen für erneuerbare Energien eingesetzt.
