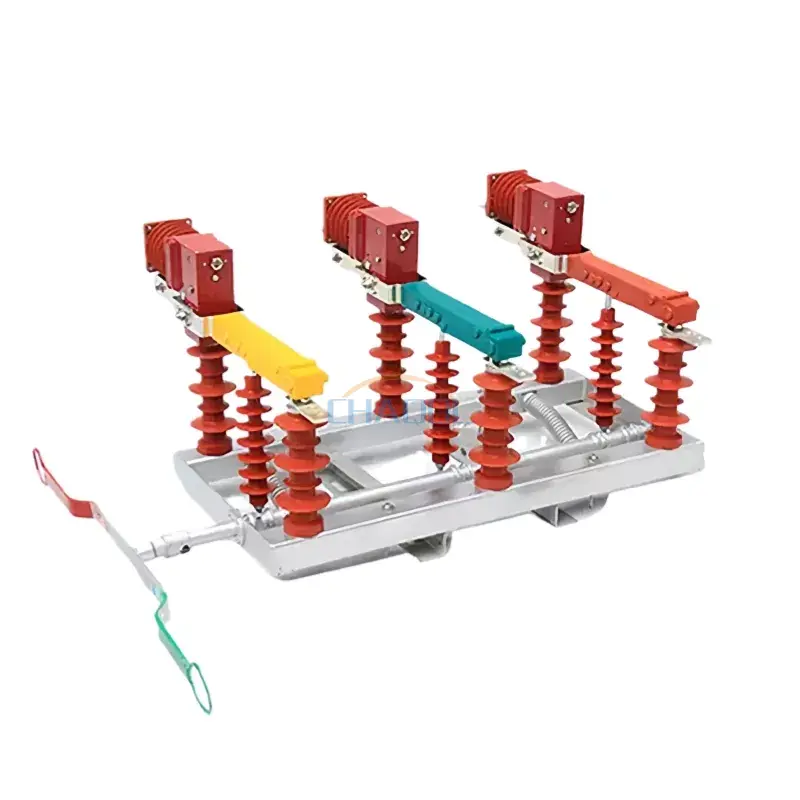

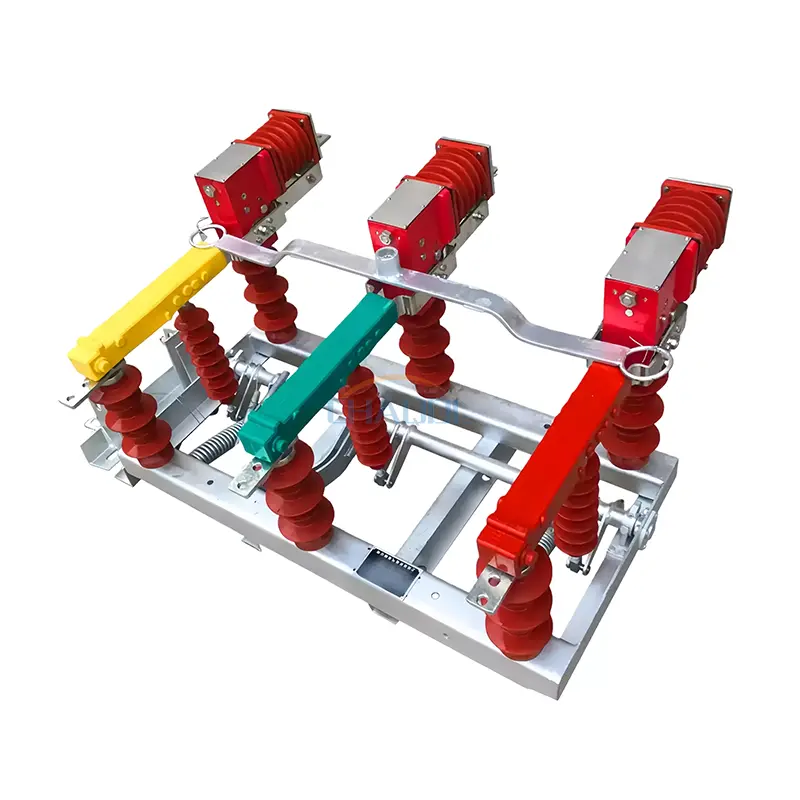

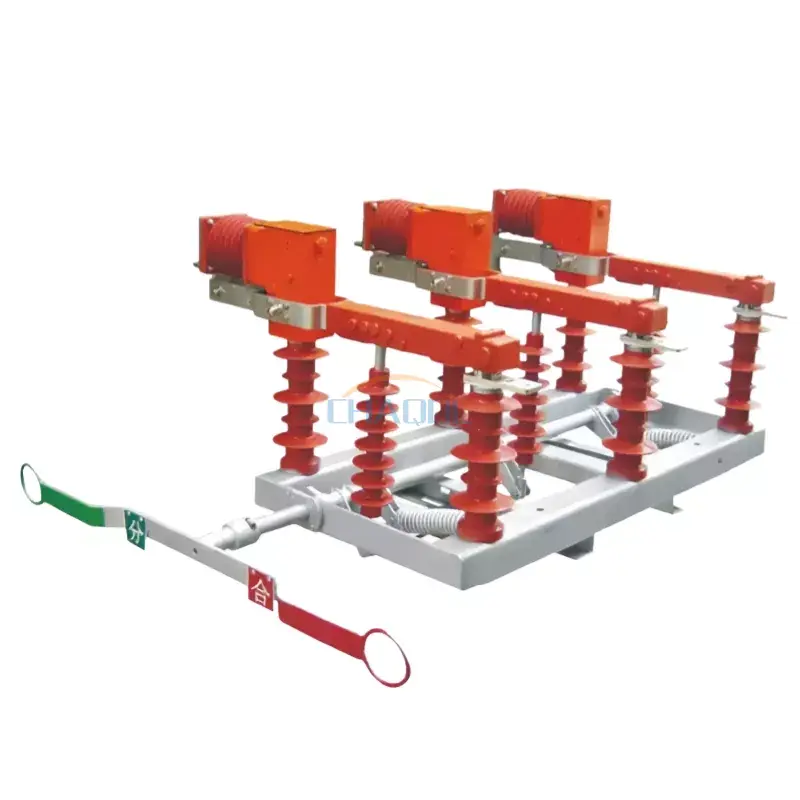

Dieser Hochspannungs-Lastschalter für den Außenbereich wurde für zuverlässiges Schalten und Schutz in Mittelspannungsverteilungsnetzen entwickelt. Die Konstruktion mit einer Vakuum-Lichtbogenlöschstruktur in Kombination mit einem mechanischen Isoliersystem gewährleistet eine stabile Unterbrechungsleistung unter Last- und Fehlerbedingungen. Es wird häufig in Stromverteilungssystemen für Versorgungsunternehmen, Industrieanlagen, Bergbauanlagen und chemische Infrastrukturen eingesetzt, wo Betriebssicherheit und Kontinuität von entscheidender Bedeutung sind.
Das Produkt verfügt über einen modularen Strukturaufbau, der die Installation in Mast- oder Umspannwerkskonfigurationen vereinfacht. Sein versiegeltes Isolationssystem verbessert die Anpassungsfähigkeit an die Umgebung und ermöglicht einen stabilen Betrieb bei Feuchtigkeit, Staub und Temperaturschwankungen. In praktischen technischen Anwendungen wird der Hochspannungs-Lastschalter für den Außenbereich häufig als Schlüsselschaltgerät in Ringhaupteinheiten und Verteilungsautomatisierungssystemen verwendet.
|
Projektname |
Parameterwert |
|
|
Nennspannung |
12KV |
|
|
Nennfrequenz |
50Hz |
|
|
Nennstrom |
630A |
|
|
Bemessungsstrom zum Ausschalten der aktiven Last |
630A |
|
|
Nenn-Bremsstrom im geschlossenen Regelkreis |
630A |
|
|
5 % des Nennausschaltstroms der aktiven Last |
31,5A |
|
|
Bewerteter Lade- und Abschaltstrom des Kabels |
10A |
|
|
Bewertetes Ausschaltvermögen des Transformators im Leerlauf |
1600 kVA |
|
|
Bemessungs-Abschaltstrom der Kondensatorbank |
100A |
|
|
1-Minuten-Netzfrequenzspannungsfestigkeit |
42/48KV |
|
|
Blitzimpulse halten der Spannung stand |
75/85KV |
|
|
Bemessungskurzzeitstromfestigkeit (thermische Stabilität) |
20KA |
|
|
Bemessungskurzschlussdauer |
4S |
|
|
Bemessungsspitzenstrom (dynamische Stabilität) |
50 KA |
|
|
Bemessungskurzschluss-Einschaltstrom |
50 KA |
|
|
Mechanisches Leben |
10000 次 |
|
|
Zulässige Verschleißdicke von Vakuumlichtbogenlöschkontakten |
1mm |
|
|
Manuelles Betätigungsdrehmoment |
≤200 Nm |
|
|

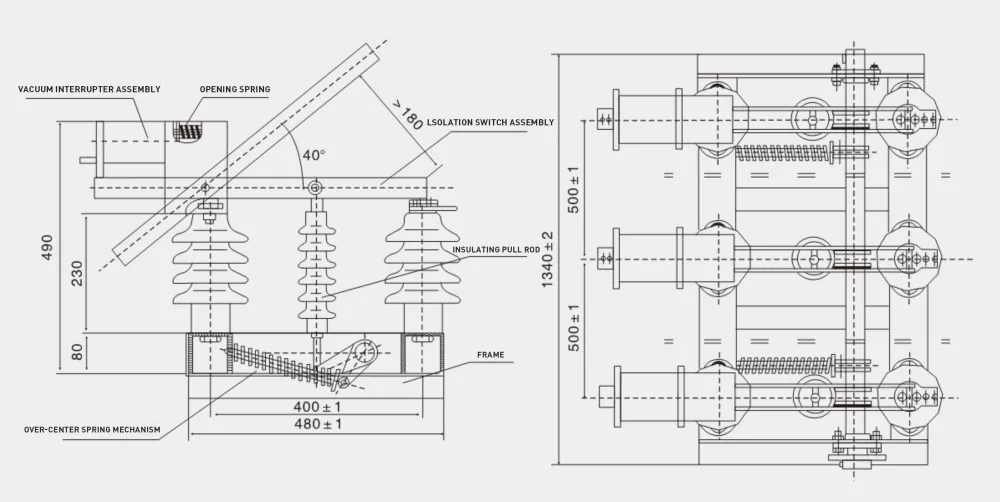

Montage und Einstellung der Vakuumschaltröhre |
Kontaktlücke |
5 ± 1 mm |
|
Durchschnittliche Schaltgeschwindigkeit |
1,1 ± 0,2 m/s |
|
|
Die dreiphasige Auslösung erfolgt nicht gleichzeitig |
<5ms |
|
|
Die dreiphasige Umschaltung ist nicht synchronisiert |
<2ms |
|
|
Abstand zum Boden |
>200mm |
|
|
Widerstand des Hauptstromkreises |
≤150μΩ |
|

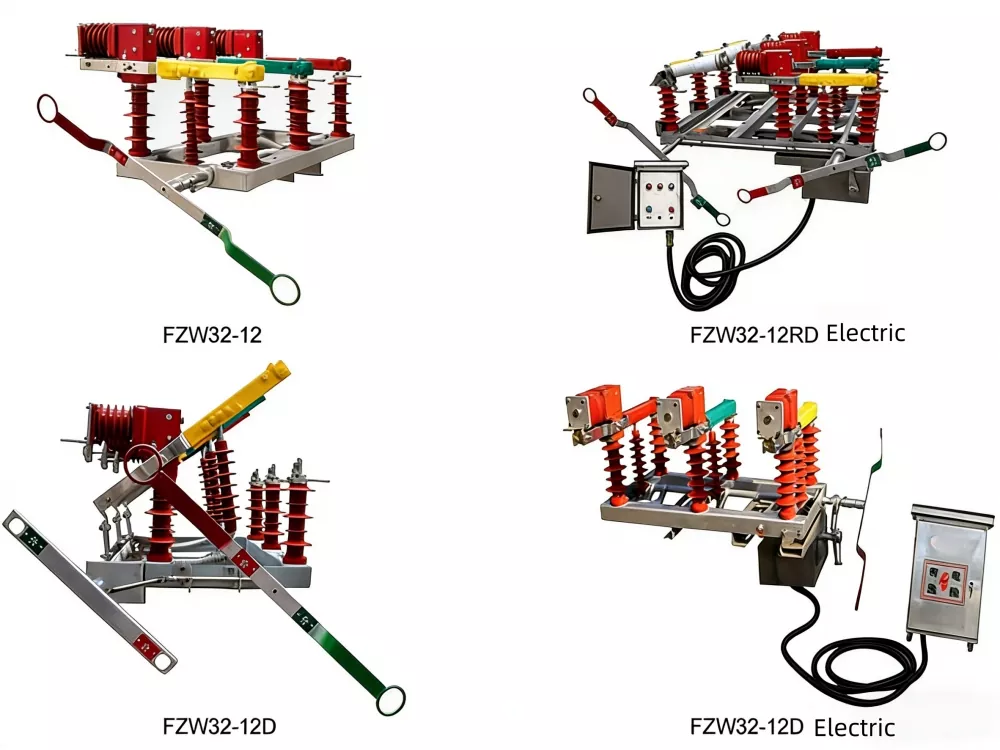

In Verteilungsautomatisierungssystemen wird der Hochspannungs-Lastschalter für den Außenbereich typischerweise auf Mastleitungen oder kompakten Umspannwerken installiert, um Abschnittsschaltung und Fehlerisolierung zu ermöglichen. Es unterstützt den manuellen und motorbetriebenen Betrieb und eignet sich daher sowohl für traditionelle Netze als auch für Smart-Grid-Upgrades.
Aus Wartungssicht ist es mit einer abgedichteten Struktur und verschleißfesten Kontakten ausgestattet, was den Bedarf an häufiger Wartung reduziert und die Lebenszykluskosteneffizienz im Langzeitbetrieb verbessert.
F1: Wo wird der Hochspannungs-Lastschalter für den Außenbereich häufig verwendet?
A: Es wird häufig in 10-kV-12-kV-Verteilungssystemen eingesetzt, darunter Industrieanlagen, Bergbaustandorte, Umspannwerke und die Modernisierung ländlicher Stromnetze zur Lastschaltung und Fehlerisolierung.
F2: Kann es die Fernbedienung unterstützen?
A: Ja, es kann mit einem elektrischen Stellantrieb und einem Fernbedienungsmodul zur Integration in automatisierte Vertriebsnetze ausgestattet werden.
F3: Welche Wartung ist für dieses Gerät erforderlich?
A: Aufgrund des abgedichteten und vakuumlichtbogenlöschenden Designs ist die routinemäßige Wartung minimal, hauptsächlich die regelmäßige Überprüfung der Anschlüsse und des Zustands des Betriebsmechanismus.
