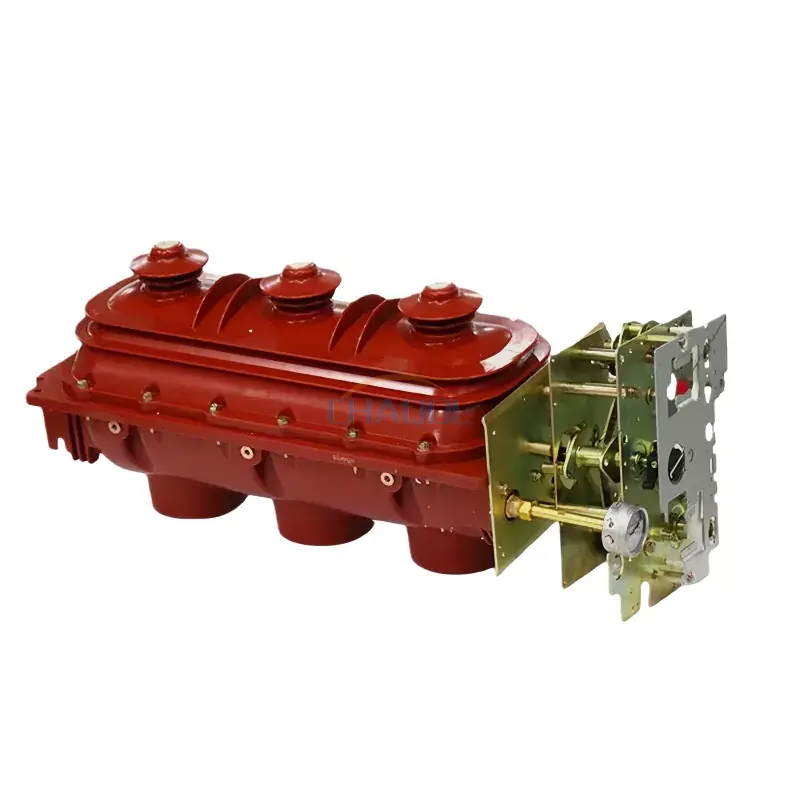

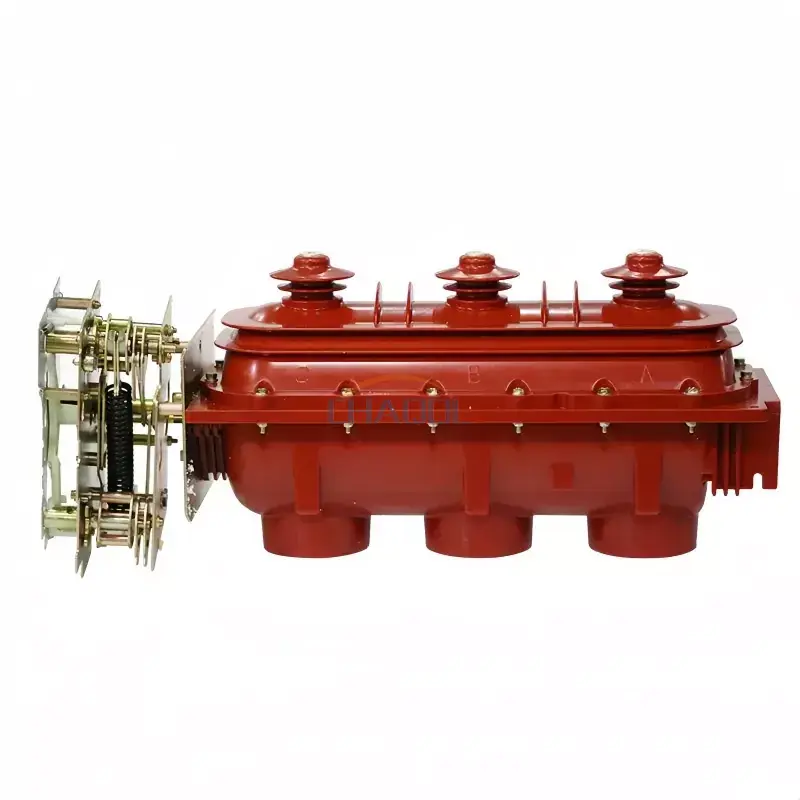

Der 12-kV-SF6-Lasttrennschalter für den Innenbereich (Modell FLN36-12D) ist ein Mittelspannungsschaltgerät, das für kompakte Stromverteilungssysteme in Innenräumen entwickelt wurde. Es integriert Lastschalt- und Erdungsfunktionen in einer abgedichteten SF6-Gasisolierkammer und gewährleistet so eine stabile dielektrische Leistung und zuverlässige Lichtbogenlöschung unter häufigen Betriebsbedingungen.
Es wird häufig in Ringhauptanlagen (RMU), metallgekapselten Schaltanlagen, gasisolierten Schaltanlagen (GIS) und vorgefertigten Umspannwerken eingesetzt. Es spielt eine Schlüsselrolle bei der Isolierung fehlerhafter Abschnitte, der Gewährleistung einer sicheren Wartung und der Verbesserung der Gesamtzuverlässigkeit des Verteilungsnetzes.
Dieser Schalter wurde für Verteilungssysteme der 12-kV-Klasse hergestellt und verfügt über eine Drei-Positionen-Struktur („geschlossen – offen – Erde“), die eine sichere und sichtbare Isolierung ermöglicht. Das versiegelte SF6-Tankdesign reduziert Umwelteinflüsse und gewährleistet eine langfristige Isolationsstabilität auch in Innenräumen mit hoher Luftfeuchtigkeit oder Staub.
In praktischen Anwendungen ist die12-kV-SF6-Lasttrennschalter für den Innenbereichwird häufig in industriellen Umspannwerken, Versorgungsverteilerräumen und kompakten Schalttafeln eingesetzt, wo Platzoptimierung und Betriebssicherheit entscheidende Anforderungen sind.
Einer der Hauptvorteile des12-kV-SF6-Lasttrennschalter für den Innenbereichist seine vollständig versiegelte, gasisolierte Struktur, die das Oxidations- und Kontaminationsrisiko an leitfähigen Komponenten minimiert. Dadurch wird die Lebensdauer deutlich verbessert und die Wartungshäufigkeit reduziert.
Das Schaltsystem ist auf hohe Spannungsfestigkeit optimiert und ermöglicht in Kombination mit Hochspannungssicherungen oder Schutzrelais eine sichere Unterbrechung von Lastströmen und eine Kurzschlussschutzkoordination.
Darüber hinaus bietet es eine stabile mechanische Leistung mit einem konstanten Betätigungsdrehmoment, wodurch es für wiederholte Schaltvorgänge in Verteilungsautomatisierungsumgebungen geeignet ist.
|
Projektname |
Parameterwert |
|
Nennspannung |
12 kV |
|
Nennfrequenz |
50 Hz |
|
Nennstrom |
630 A |
|
Bemessungskurzzeitstromfestigkeit des Lastschalters |
20/3 KA/S |
|
Bemessungskurzzeitstromfestigkeit des Erdungsschalters |
20/2 KA/S |
|
1-Minuten-Netzfrequenzspannungsfestigkeit |
42/48 KV |
|
Blitzimpulse halten der Spannung stand |
75/85 KV |
|
Mechanisches Leben |
2000 Mal |
|
SF6-Nenngasdruck (Überdruck bei 20℃) |
0,04–0,05 MPa |
|
Widerstand des Hauptstromkreises |
≤80 μΩ |
|
Öffnungs- und Schließgeschwindigkeit |
≥ 2,6 m/s |
|
Schaltsynchronisation (Öffnen und Schließen) |
≤ 6 |
|
SF6-Gasleckrate |
≤ 0,01 |
|
Modell |
Nennspannung |
Nennstrom der Sicherung |
Nennstrom des Sicherungselements |
|
SDLAJ |
12 kV |
40A |
6,3/10/16/20/25/31,5/40 |
|
SFLAJ |
12 kV |
100A |
50/63/71/80/100 |
|
SKLAJ |
12 kV |
125A |
125 |
Der12-kV-SF6-Lasttrennschalter für den Innenbereichwird häufig in sekundären Verteilungsnetzen, industriellen Stromversorgungssystemen und kompakten Umspannwerkslösungen eingesetzt. Es eignet sich besonders für Anwendungen, die häufige Schaltvorgänge, hohe Sicherheitsisolation und kompakten Einbauraum erfordern.
Typische Anwendungsfälle sind Ringleitungen, vorgefertigte Umspannwerke, städtische Verteilungszentren und Stromsammelsysteme für erneuerbare Energien.
F1: Was ist die Hauptfunktion?
A: Es wird zum Schalten von Lastströmen, zum Isolieren fehlerhafter Abschnitte und zur Gewährleistung einer sicheren Wartung in 12-kV-Mittelspannungs-Innenverteilungssystemen verwendet. Die versiegelte SF6-Struktur sorgt für eine stabile Lichtbogenlöschung und eine lange Lebensdauer.
F2: Wo wird der 12-kV-SF6-Lasttrennschalter für den Innenbereich normalerweise verwendet?
A: Es wird häufig in Ringleitungen (RMU), gasisolierten Schaltanlagen, vorgefertigten Umspannwerken und industriellen Verteilungssystemen eingesetzt, bei denen kompaktes Design und hohe Zuverlässigkeit erforderlich sind.
F3: Was sind die Vorteile der SF6-Isoliertechnologie?
A: SF6-Gas bietet eine hervorragende Spannungsfestigkeit und Lichtbogenlöschfähigkeit, was die Schaltsicherheit verbessert, den Wartungsbedarf reduziert und die Betriebsstabilität in Mittelspannungssystemen erhöht.
F4: Kann es mit Schutzsicherungen funktionieren?
A: Ja, es wird häufig mit Hochspannungssicherungen kombiniert, um Kurzschlussschutz zu bieten und die Systemkoordination in Verteilungsnetzen zu verbessern.
F5: Ist dieses Gerät für häufige Schaltvorgänge geeignet?
A: Ja, es ist für häufige Betriebsszenarien in Industrie- und Energieversorgungssystemen konzipiert und gewährleistet eine stabile mechanische und elektrische Leistung über einen langen Zeitraum hinweg.
