Hochspannungs-Lastschalter für den Innenbereich

Model:FZN25-12/FZR25-12D

Anqiang Power ist ein chinesischer Hersteller von Hochspannungs-Lastschaltern für den Innenbereich. Unsere Lastschalter zeichnen sich durch eine einzigartige Übertragungsstruktur aus, bei der die Lichtbogenlöschkammer nur im Schließ- und Öffnungsmoment der Hochspannung standhält. Daher sind sie kompakt und leicht und ermöglichen den gleichzeitigen Betrieb des Trennkontakts und des Lichtbogenlöschkontakts.

Anfrage absenden

Produktbeschreibung

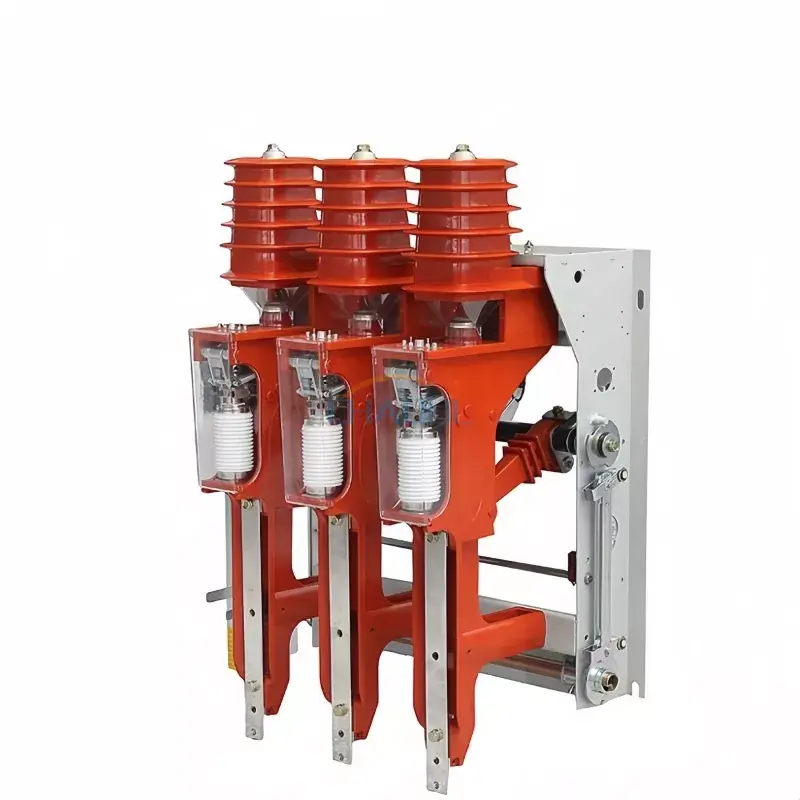

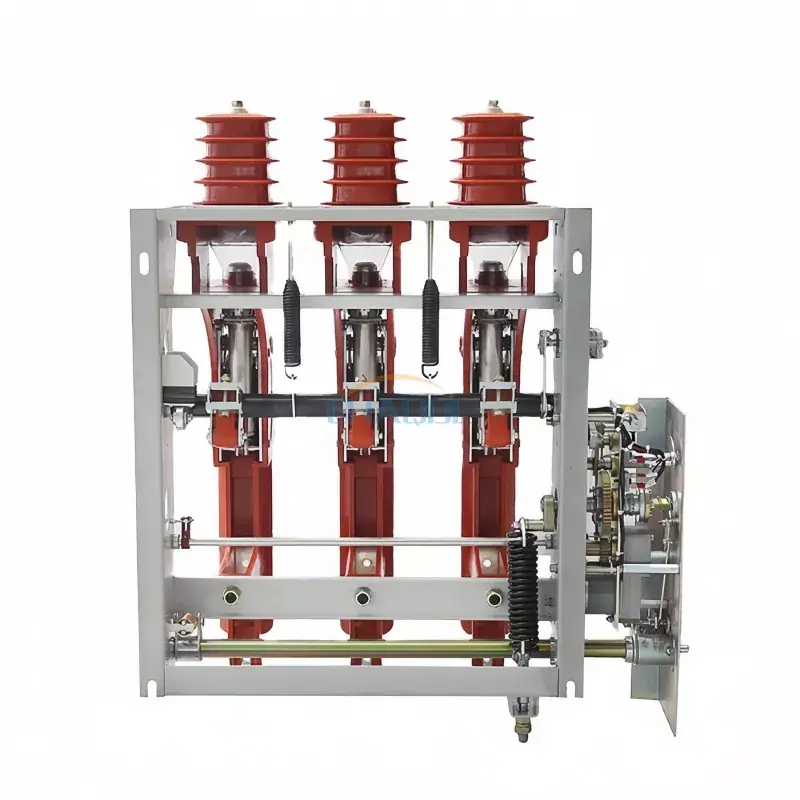

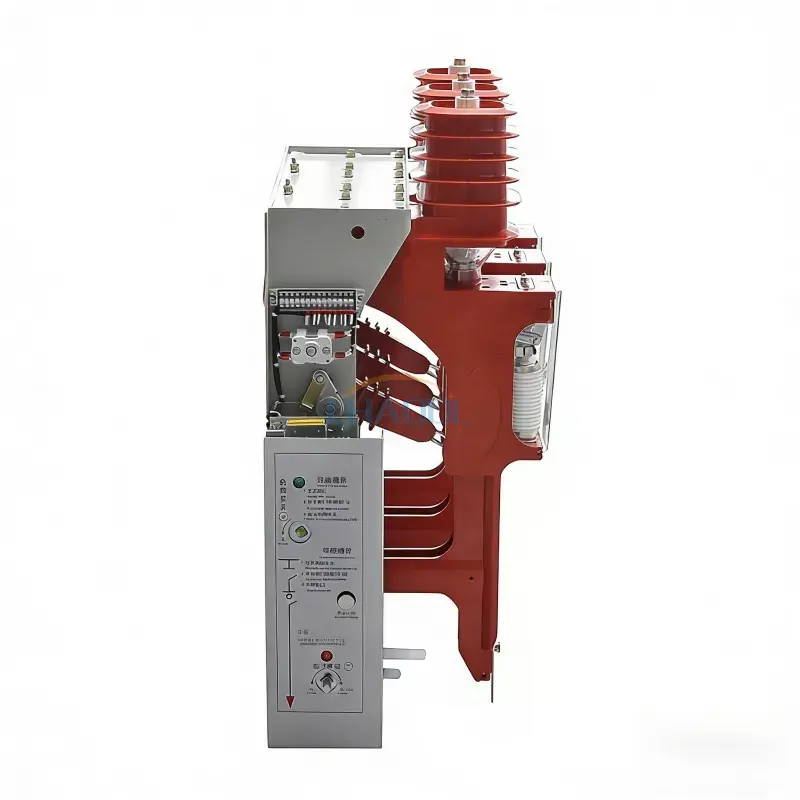

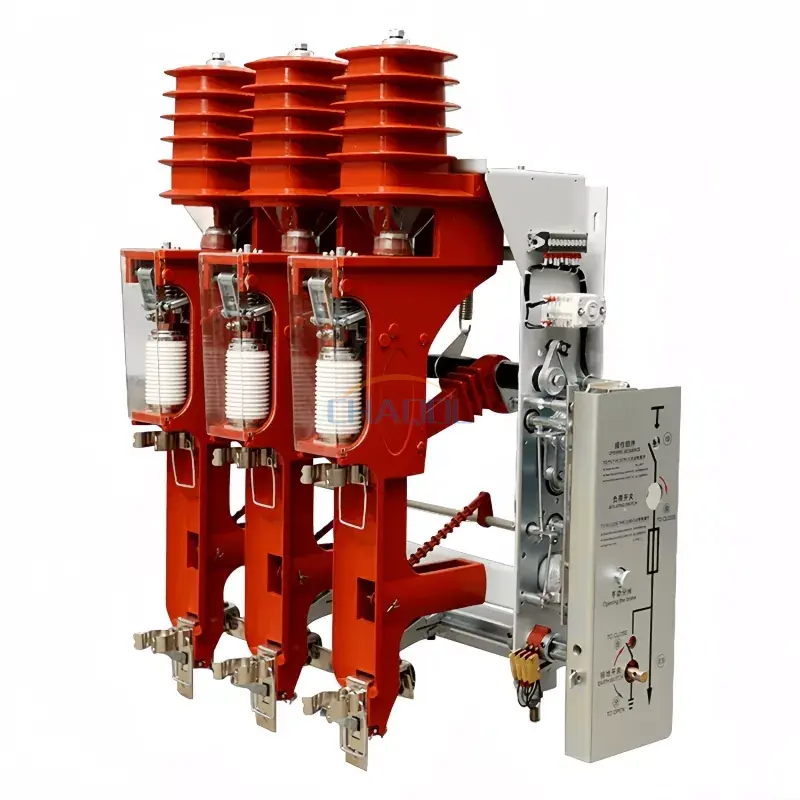

Anqiang Machtpräsentiert die Serien FZN25 und FZRN25, die nächste GenerationHochspannungs-Lastschalter für den Innenbereichfür 12 kV, 50 Hz Ringhaupteinheiten (RMU). Entwickelt mit aDirekt wirkender Trennkontakt, verbunden mit einer Vakuum-Schaltkammer, diese Schalter liefernLichtbogenfreies Ein-/Ausschalten von Lastenund robustKurzschlussschutz(für FZRN25). Ob Sie ein Umspannwerk, einen Windkraft-Sammelschrank oder eine Industrieanlage betreiben, unsere FZN25/FZRN25-Serie sorgt für zuverlässige Laststeuerung und Sicherheit.

FZN25 vs. FZRN25: Welches Modell passt zu Ihrer Transformator- und RMU-Anwendung?

FZN25-12D/T630-20

Reiner Lastschalter

✓ Nennstrom:630A
✓ Kurzschlussunterbrechung:Keine (keine Sicherung)
✓ Am besten für:Kabelschleifenschaltung, RMU-Hauptschalter, häufige Lastwechsel
✓ Typische Verwendung:Schalten von bis zu 1250 kVA Leerlauftransformatoren

FZRN25-12D/T125-31,5

Sicherungs-Kombinationsgerät

✓ Nennstrom:125A (Last) / 31,5kA (Fehler)
✓ Kurzschlussunterbrechung:31,5 kA (Sicherung SDLAJ-12)
✓ Am besten für:Transformator-Primärschutz, Fehlerisolierung bis 31,5 kA
✓ Strom übertragen:2000A (sanfte Koordination von Sicherung und Lastschalter)

📍 Anwendungs- und Auswahlleitfaden: Szenarien aus der Praxis

✅ Szenario 1: 12-kV-Ring-Haupteinheit (RMU) als Eingangs-/Schleifenschalter
VerwendenFZN25als Hauptlasttrennschalter. Es verarbeitet einen Schleifenstrom von 630 A und schließt und öffnet das Ringnetzwerk. Der integrierte Erdungsschalter sorgt für eine sichere Erdung während der Wartung.

✅ Szenario 2: Transformatorabzweigschutz (z. B. 1000 kVA, 1250 kVA)
WählenFZRN25. Die Sicherung (SDLAJ-12) beseitigt Phase-zu-Phase- und Erdfehler bis zu 31,5 kA, während der Vakuumlastschalter normale Lastströme bis zu 125 A verarbeitet. Perfekt fürWind-/Solar-SammelschränkeUndkompakte Umspannwerke.

✅ Szenario 3: Transformatorschaltung ohne Last (≤1250 kVA)
Sowohl FZN25 als auch FZRN25 können dank der hohen dielektrischen Rückgewinnung der Vakuumschaltkammer Leerlauftransformatoren abschalten. Wenn Sie jedoch mit häufigen Kurzschlussfehlern rechnen müssen, bevorzugen Sie immerFZRN25.

📋 Technische Daten

Projektname	Parameterwert
Projektname	FZN25-12D/T630-20	FZRN25-12D/T125-31,5
Nennspannung	12 KV
Nennfrequenz	50 Hz
Bewerteter dynamischer Stabilitätsstrom	50 KA	—
Bemessungsstrom zum Ausschalten der aktiven Last	630 A	125 A
Nenn-Bremsstrom im geschlossenen Regelkreis	630 A	125 A
Bewerteter Lade- und Abschaltstrom des Kabels	10 A
Abschalten eines unbelasteten Transformators (Kapazität)	1250 KVA
Bemessungskurzschlussausschaltstrom	—	31,5 KA
Bemessungsübertragungsstrom	—	2000 A
Sicherungsmodell	—	SDLAJ-12
Schlagenergieabgabe	—	2-5 J (Mittel)
Bemessungskurzschluss-Einschaltstrom	50 KA
Dynamischer Stabilitätsnennstrom des Erdungsschalters	50 KA
Erdungsschalter 2S, thermisch stabiler Strom	20 KA
Nennspannung des Hilfsstromkreises	AC/DC220.110
Mechanisches Leben	10.000 Mal

📐 Umrisszeichnungen und Komponentenaufschlüsselung

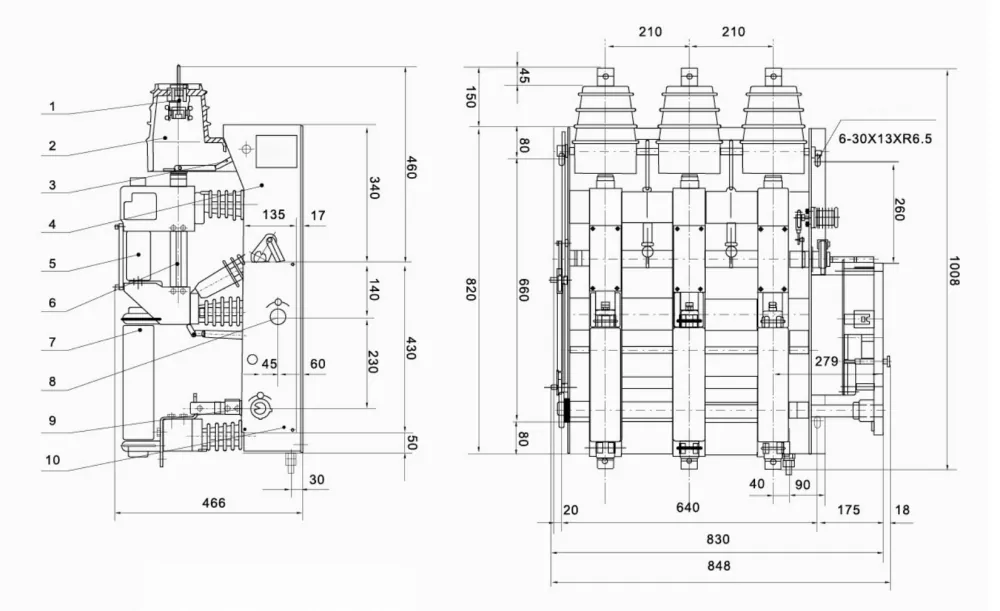

FZRN25-12D– 1. Fester Kontakt, 2. Isolierdeckel, 3. Ventil, 4. Rahmen, 5. Vakuumunterbrecher, 6. Leitender Zylinder, 7. Sicherung, 8. Energiespeicherschacht, 9. Erdungsschalterschacht, 10. Bedienfeld.

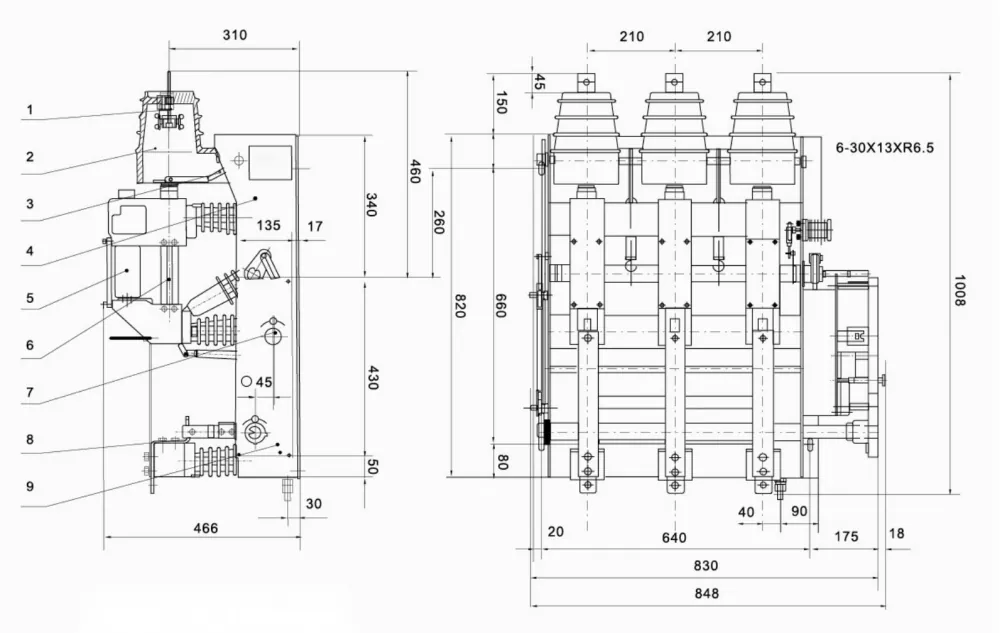

FZN25-12D– gleiche robuste Konstruktion, jedoch ohne Sicherungshalter. Direkt wirkender Trennkontakt + Vakuum-Schaltkammer sorgt für sicheres Schalten der Last.

Beide Modelle sind kompatibel mitKYN28-12, HXGN-12 und modulare RMU-Gehäuse. Optionaler Elektromotormechanismus für die Remote-SCADA-Integration verfügbar. Kontaktieren Sie uns für CAD-Zeichnungen (DXF/PDF).

🏭 Warum Anqiang Power? – Ihr zuverlässiger Partner für 12kV-Lastschalter

Direkt ab Werk– Kein Zwischenhändler, besserer Preis und bessere Lieferzeit (15–25 Tage).
Typgeprüft– GB3804, IEC 60265-1, vollständig zertifiziert.
Anpassung bereit– Elektrischer Betrieb, Hilfsschalter, spezielle Verriegelungen.
Globale Referenzen– Lieferung nach Südostasien, Naher Osten, Afrika und Südamerika.

📌 Echte Projektreferenzen:

✅ Philippinen– Über 200 Einheiten FZN25-12D/T630-20 wurden an ein Versorgungsunternehmen in Metro Manila für RMU-Schrank-Upgrades geliefert (2024–2025).

✅ Vietnam– 150 Sätze FZRN25-12D/T125-31,5, eingesetzt in Solarpark-Sammelschränken (Provinz Binh Thuan, 50-MW-Projekt).

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen FZN25 und FZRN25?
A: FZN25 ist ein reiner Lastschalter (max. 630 A, keine interne Sicherung). FZRN25 ist ein Sicherungs-Kombinationsgerät (Lastschalter + Sicherung), das Kurzschlussströme bis 31,5 kA unterbrechen kann. Verwenden Sie FZRN25, wenn Sie einen Transformator-Kurzschlussschutz benötigen.

F2: Was bedeutet „Nennübertragungsstrom“ beim FZRN25?
A: Der Übertragungsstrom (2000 A) ist der maximale Strom, den der Lastschalter unterbrechen kann, wenn der Sicherungszünder aktiviert wird. Oberhalb dieses Wertes unterbricht allein die Sicherung den Fehler. Der FZRN25 von Anqiang Power sorgt für eine zuverlässige Koordination.

F3: Kann ich einen elektrischen Antrieb auf FZN25/FZRN25 installieren?
A: Ja, beide unterstützen den elektrischen Betrieb mit AC/DC 110 V oder 220 V. Perfekt für Fernsteuerungs- und SCADA-Systeme.

F4: Wie hoch ist die mechanische Lebensdauer dieser Lastschalter?
A: 10.000 Betätigungen unter normalen Betriebsbedingungen dank des versiegelten Vakuum-Unterbrechers und des robusten Federmechanismus.

F5: Stellen Sie Muster vor der Großbestellung zur Verfügung?
A: Absolut. Vorproduktionsmuster sind mit einer Vorlaufzeit von 7–10 Tagen verfügbar. Wir unterstützen auch Zeugentests im Werk.

📩 Benötigen Sie eine individuelle Lösung oder Preisliste?

Teilen Sie uns Ihren Nennstrom, die Betriebsart (manuell/elektrisch) und die Transformatorleistung mit. Wir werden innerhalb von 24 Stunden antworten.
