Als professioneller Hersteller von ElektrogerätenAnqiang Machtsorgt für eine zuverlässigeNullstromwandlerEntwickelt, um Fehlerströme zu erkennen und den Erdschlussschutz in Stromverteilungssystemen zu unterstützen. Aufgrund seiner Split-Core-Struktur, der stabilen magnetischen Leistung und der einfachen Installation eignet es sich für Schutz- und Überwachungsanwendungen, bei denen eine schnelle Fehlererkennung und ein zuverlässiger Betrieb unerlässlich sind.
Ein Nullstromwandler ist ein spezieller Stromwandler, der zur Erkennung von Rest- oder Nullströmen verwendet wird, die durch Stromungleichgewichte und Erdschlüsse verursacht werden. Im Gegensatz zu herkömmlichen Stromwandlern, die hauptsächlich einzelne Phasenströme messen, überwacht dieses Gerät den kombinierten Strom, der durch den Transformatorkern fließt. Unter normalen Betriebsbedingungen liegt die Vektorsumme der überwachten Ströme nahe Null. Beim Auftreten eines Erdschlusses oder einer Kriechstrecke ändert sich das Gleichgewicht und es wird ein Fehlerstrom erkannt. Dieses Signal kann dann an ein Schutzrelais übertragen werden, um eine entsprechende Schutzmaßnahme einzuleiten.
Bei industriellen Verteilungsnetzen, Umspannwerken, Schaltanlagen und Nachrüstungsprojekten erfordert die Auswahl des richtigen Transformators die Beachtung des Kerndesigns, der Öffnungsgröße, der Isolierung, der Installationsmethode, der Genauigkeit, der Relaiskompatibilität und der Umgebungsbedingungen. Ein richtig ausgewählter Nullstromtransformator kann die Fehlerüberwachung verbessern und gleichzeitig dazu beitragen, dass Schutzsysteme effektiver reagieren.
Wie funktioniert ein Nullstromtransformator?
Was sind die Hauptmerkmale eines modernen Nullstromwandlers?
Wo wird ein Nullstromwandler eingesetzt?
Wie sollten Sie den richtigen Transformator auswählen?
Was ist bei der Installation zu beachten?
Produktspezifikationen und Auswahlreferenz
Ein Nullstromtransformator, oft auch Kernausgleichsstromtransformator oder Fehlerstromtransformator genannt, dient zur Erkennung von Stromungleichgewichten innerhalb eines Stromkreises. Seine Hauptanwendung ist die Identifizierung von Fehlerströmen im Zusammenhang mit Erdschlüssen, Isolationsproblemen oder Kriechpfaden.
Das Funktionskonzept unterscheidet sich von dem eines herkömmlichen Phasenstromwandlers. Anstatt nur einen Leiter zu messen, verlaufen die zum Schutzkreis gehörenden Leiter durch den Magnetkern. Wenn die durch die Leiter fließenden Ströme ausgeglichen sind, heben sich ihre magnetischen Wirkungen weitgehend auf. Wenn ein Fehler dazu führt, dass Strom über einen unbeabsichtigten Weg fließt, entsteht im Kern ein Restmagnetfeld und die Sekundärwicklung erzeugt ein entsprechendes Signal.
Dieses Funktionsprinzip ermöglicht die Zusammenarbeit des Transformators mit Schutzrelais und anderen Überwachungsgeräten. Für Elektroingenieure und Systemintegratoren dient das Gerät daher als wichtige Sensorkomponente innerhalb eines gesamten Erdschlussschutzsystems.
Das Wirkprinzip ist eng mit Kirchhoffs aktuellem Gesetz verknüpft. In einem symmetrischen Drehstromkreis ist die Vektorsumme der Phasenströme theoretisch Null:
Ia + Ib + Ic = 0
Dadurch wird der im Kern erzeugte magnetische Fluss minimiert und die Sekundärleistung bleibt sehr klein.
Wenn ein Erdschluss auftritt, verlässt ein Teil des Stroms den vorgesehenen Stromkreis auf einem unbeabsichtigten Weg. Das aktuelle Gleichgewicht ist daher gestört:
Ia + Ib + Ic ≠ 0
Der resultierende Reststrom erzeugt einen magnetischen Fluss im Kern. Die Sekundärwicklung erzeugt dann ein elektrisches Signal, das von einem Schutzrelais erfasst werden kann.
Eine typische Schutzsequenz lässt sich wie folgt zusammenfassen:
Dieser Prozess ermöglicht es einem Schutzsystem, abnormale Fehlerströme zu erkennen, ohne sich ausschließlich auf Messungen einzelner Phasenstromwandler zu verlassen.

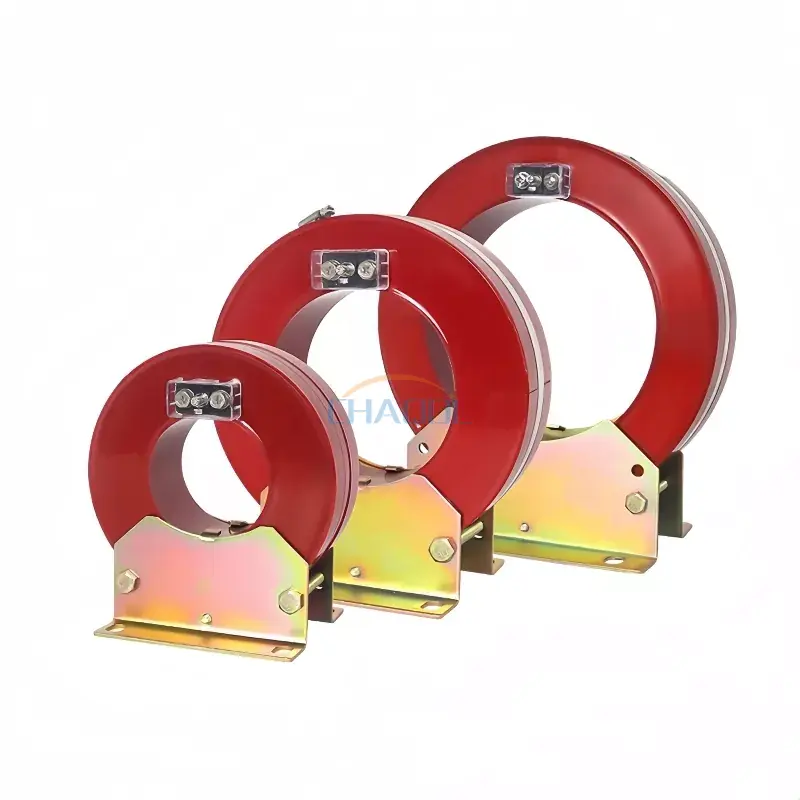

Für industrielle Elektroanwendungen sind mechanische Konstruktion und elektromagnetische Leistung gleichermaßen wichtig. Die LXK-Serie von Anqiang Power verwendet ein Split-Core-Design mit Epoxidharz-Vakuumguss, sodass der Transformator um vorhandene Primärkabel herum installiert werden kann, ohne dass das Kabel entfernt werden muss. Dies kann besonders bei Retrofit- und Wartungsprojekten von Nutzen sein, bei denen die Minimierung von Ausfallzeiten Priorität hat.
Bei der Bewertung dieses Transformatortyps sollten mehrere Merkmale berücksichtigt werden:
Aufgrund dieser Eigenschaften sind Split-Core-Designs besonders praktisch bei der Aufrüstung bestehender elektrischer Infrastrukturen ohne umfangreiche Änderungen am Primärkreis.
Ein Nullstromtransformator kann in eine Vielzahl von Stromverteilungs- und Schutzsystemen integriert werden. Seine Hauptaufgabe besteht darin, Fehlerstrominformationen für Schutz- oder Überwachungsgeräte bereitzustellen.
Typische Anwendungen sind:
Beispielsweise kann der Transformator in einem Verteilerschrank die Leiter überwachen, die einen nachgeschalteten Stromkreis versorgen. Wenn eine Verschlechterung der Isolierung dazu führt, dass Strom in Richtung Erde fließt, kann der resultierende Fehlerstrom erfasst und an ein Schutzrelais übertragen werden. Das Relais kann dann feststellen, ob der gemessene Zustand eine Stromkreisunterbrechung erfordert.
Dieser Ansatz ist wertvoll, da die frühzeitige Erkennung abnormaler Strombedingungen dazu beitragen kann, das Risiko von Geräteschäden, längeren Ausfallzeiten und elektrischen Sicherheitsvorfällen zu verringern.
Die Auswahl eines Nullstromwandlers sollte nicht allein auf der Grundlage der Aperturgröße erfolgen. Ingenieure sollten das elektrische System, die Installationsumgebung, das Schutzrelais und die mechanische Anordnung gemeinsam bewerten.
| Auswahlfaktor | Was Sie beachten sollten | Warum es wichtig ist |
|---|---|---|
| Kernöffnung | Passen Sie den Innendurchmesser an die Kabel- oder Leiteranordnung an | Gewährleistet eine praktische Installation und ausreichend Freiraum |
| Systemspannung | Bestätigen Sie die Kompatibilität mit dem elektrischen System | Unterstützt eine angemessene Isolierung und einen sicheren Betrieb |
| Reststrom | Bestimmen Sie den erwarteten Erfassungsbereich | Trägt dazu bei, eine angemessene Schutzempfindlichkeit sicherzustellen |
| Relaiskompatibilität | Überprüfen Sie die Anforderungen für Sekundärausgang und Relais | Stellt sicher, dass das Schutzsystem das Signal richtig interpretieren kann |
| Installationsmethode | Erwägen Sie eine Solid-Core- oder Split-Core-Konstruktion | Split-Core-Modelle sind für Retrofit-Anwendungen vorteilhaft |
| Umgebungsbedingungen | Temperatur, Verschmutzungsgrad, Luftfeuchtigkeit und Installationsort | Unterstützt einen zuverlässigen Langzeitbetrieb |
Bei Nachrüstanwendungen kann ein Split-Core-Transformator einen erheblichen praktischen Vorteil bieten, da Techniker ihn im Allgemeinen um eine vorhandene Kabelanordnung herum installieren können, anstatt den Primärkreis vollständig zu demontieren.
Für eine zuverlässige Fehlerstrommessung ist eine korrekte Installation unerlässlich. Die Leiterführung durch die Transformatoröffnung sollte dem Schutzdesign folgen, sodass der Transformator die gesamte Strombeziehung des geschützten Stromkreises misst.
Vor der Installation sollten Techniker Folgendes überprüfen:
Für die angegebene LXK-Serie umfassen die angegebenen normalen Betriebsbedingungen die Installation in Innenräumen, einen Umgebungstemperaturbereich von -5 °C bis 40 °C und nicht korrosive Umgebungen mit geringer Schadstoffbelastung. Ingenieure sollten vor der Installation immer die tatsächlichen Projektbedingungen anhand der technischen Dokumentation des ausgewählten Produkts überprüfen.
Die LXK-Serie von Anqiang Power bietet mehrere Aperturoptionen, um verschiedene Primärkabelanordnungen zu ermöglichen. Die verfügbaren Abmessungen reichen von ca. 80 mm bis 300 mm und geben Ingenieuren Flexibilität bei der Integration des Transformators in bestehende Verteilungsanlagen.
| Modell | Blende D | Maß E | Maß L | Maß L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | Φ100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | Φ120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | Φ150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | Φ180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | Φ240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | Φ300 | 80 mm | 280 mm | 170 mm |
Detaillierte Produktinformationen finden Ingenieure imProduktseite für Nullstromwandlerund vergleichen Sie die verfügbaren Blendengrößen mit den physikalischen Anforderungen der Installation.
Sein Hauptzweck ist die Erkennung von Rest- oder Nullströmen im Zusammenhang mit Erdschlüssen und Stromlecks. Der Ausgang kann zur Überwachung und Fehlerisolierung an ein Schutzrelais angeschlossen werden.
Ja. Eine Split-Core-Konstruktion ist insbesondere für Nachrüst- und Wartungsanwendungen von Vorteil, da der Transformator um ein vorhandenes Kabel herum montiert werden kann, ohne dass das Primärkabel abgeklemmt werden muss.
Ein herkömmlicher Stromwandler misst im Allgemeinen den Strom in einem einzelnen Leiter, während ein Nullsystemtransformator den Reststrom erfasst, der sich aus der Vektorbeziehung der durch seinen Kern verlaufenden Leiter ergibt.
Zu den typischen Anwendungen gehören Verteilerschränke, Umspannwerke, Ringleitungen, Transformatorschutzsysteme, Schaltanlagen und Leistungsschalter-Schutztafeln.
Wichtige Faktoren sind Kernöffnung, Anforderungen an das elektrische System, erwarteter Reststrom, Sekundärausgang, Relaiskompatibilität, Isolationsanforderungen, Installationsmethode und Umgebungsbedingungen.
Ein Nullstromtransformator ist eine wichtige Sensorkomponente für moderne Erdschlusserkennungs- und elektrische Schutzsysteme. Durch die Überwachung des Fehlerstroms, der entsteht, wenn das normale Stromgleichgewicht gestört ist, liefert es Schutzrelais wertvolle Informationen zur Erkennung anormaler Betriebsbedingungen. Die Split-Core-Konstruktion verbessert die Installationsflexibilität weiter, insbesondere bei Retrofit- und Wartungsprojekten.
Für Projekte, die eine zuverlässige Fehlerstromerkennung erfordern, bietet Anqiang Power Lösungen der LXK-Serie mit mehreren Öffnungsgrößen, Epoxidharz-Vakuumguss, kaltgewalzten Siliziumstahlkernen und sauerstofffreien Kupferwicklungen. Wenn Sie einen geeigneten Transformator für ein Verteilungsnetz, eine Schaltanlage oder ein Schutzsystem auswählen,Kontaktieren Sie unsum Ihre technischen Anforderungen zu besprechen und eine geeignete Nullstromwandler-Lösung für Ihre Anwendung zu finden.
