40,5-kV-Unterstations-Leistungsschalter mit Stromwandler

Der 40,5-kV-Unterstations-Leistungsschalter ZW7-40.5 mit Stromtransformator ist ein Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich, der für Umspannwerke, Kraftwerke, Industrieanlagen und städtische oder ländliche Stromverteilungsnetze entwickelt wurde. Es kombiniert eine Hochleistungs-Vakuumschaltkammer mit integrierten Stromwandlern und bietet zuverlässige Schalt-, Schutz-, Mess- und Steuerfunktionen für elektrische Mittel- und Hochspannungssysteme.

Der Leistungsschalter verfügt über einen oberen Porzellanisolator, der den Vakuum-Unterbrecher beherbergt, und einen unteren Stützisolator aus Porzellan, der eine hervorragende mechanische Festigkeit und Isolationsleistung gewährleistet. Die externen Stromwandler ermöglichen eine genaue Stromüberwachung und Schutzkoordination und vereinfachen gleichzeitig Installations- und Wartungsvorgänge.

Dieser 40,5-kV-Vakuum-Leistungsschalter wurde für den langfristigen Einsatz im Freien entwickelt und bietet eine hervorragende Dichtungsleistung, hohe Alterungsbeständigkeit, hervorragende Durchschlagsfestigkeit und eine hervorragende Anpassungsfähigkeit an die Umwelt. Seine Vakuumunterbrechungstechnologie eliminiert Brand- und Explosionsrisiken und sorgt gleichzeitig für eine lange elektrische und mechanische Lebensdauer.

Die ZW7-Serie ist in den Nennspannungen 33 kV, 35 kV und 40,5 kV erhältlich und wird häufig zum Schalten von Lastströmen, zum Überlastschutz, zur Kurzschlussunterbrechung und zur Systemisolierung in Übertragungs- und Verteilungsnetzen eingesetzt.

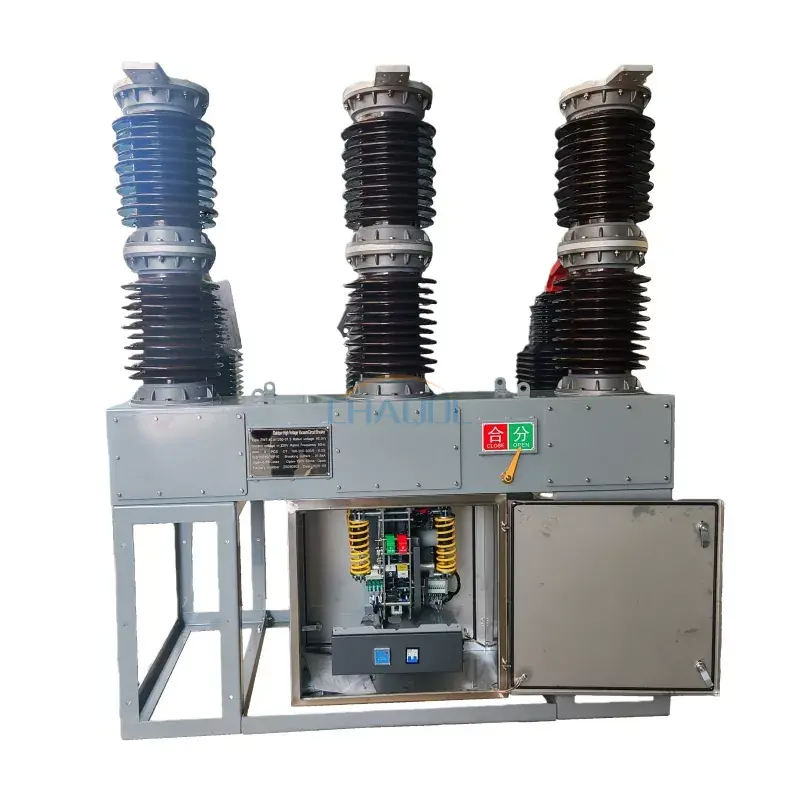

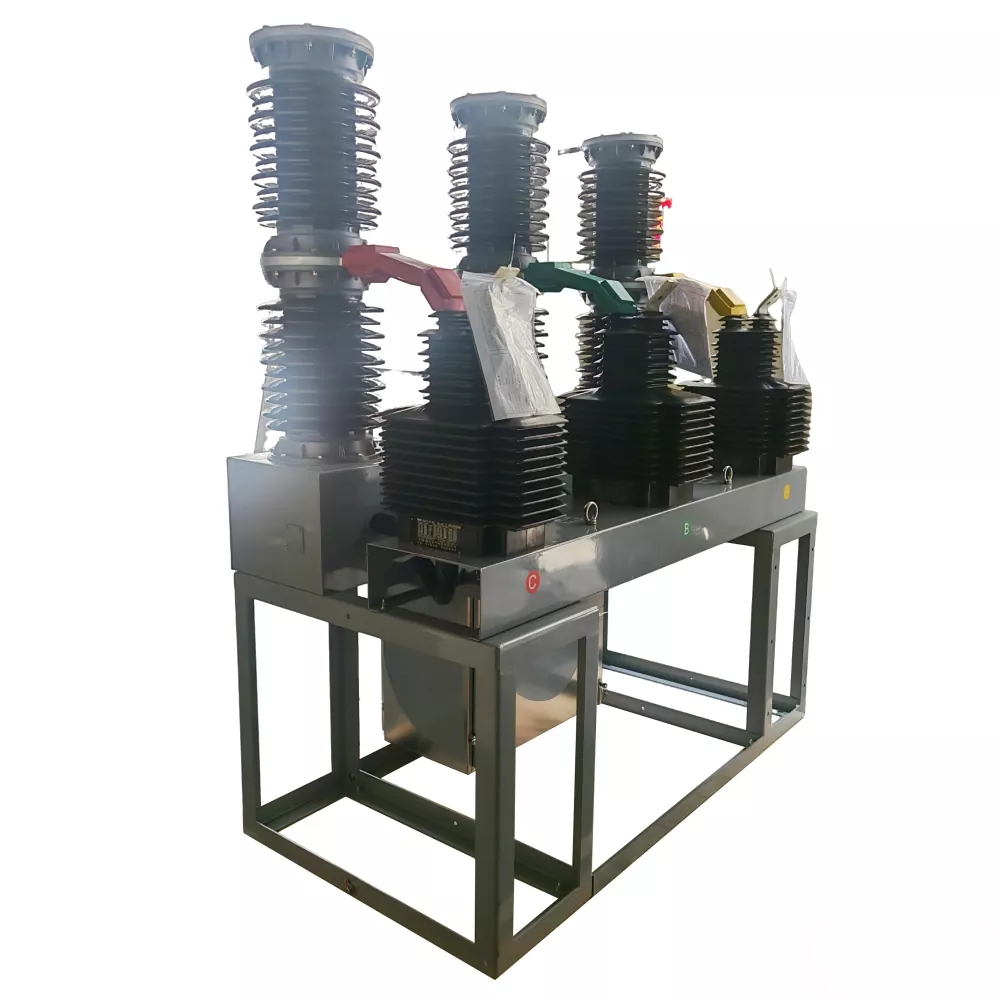

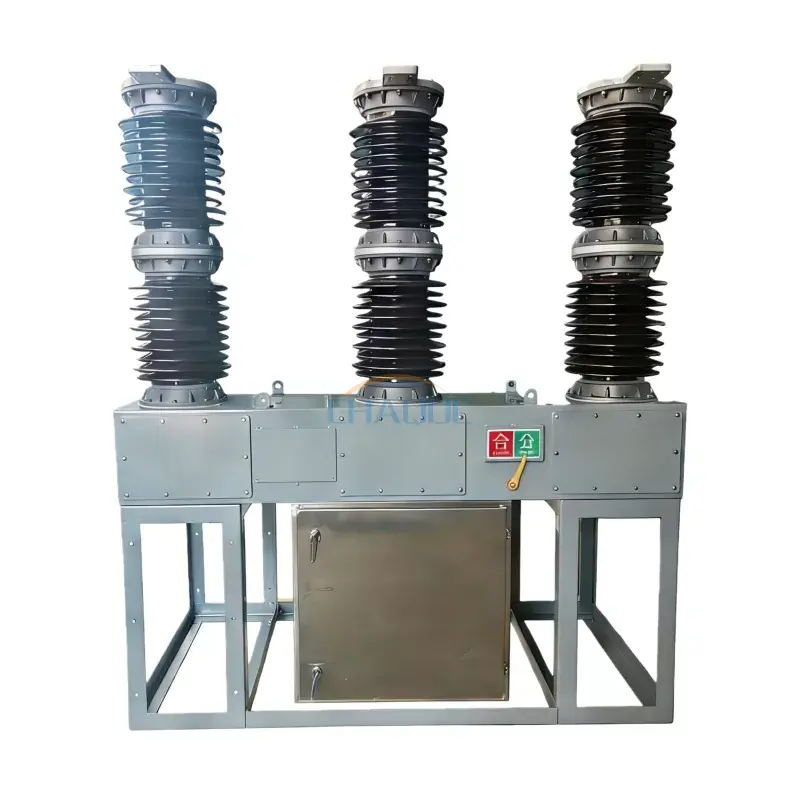

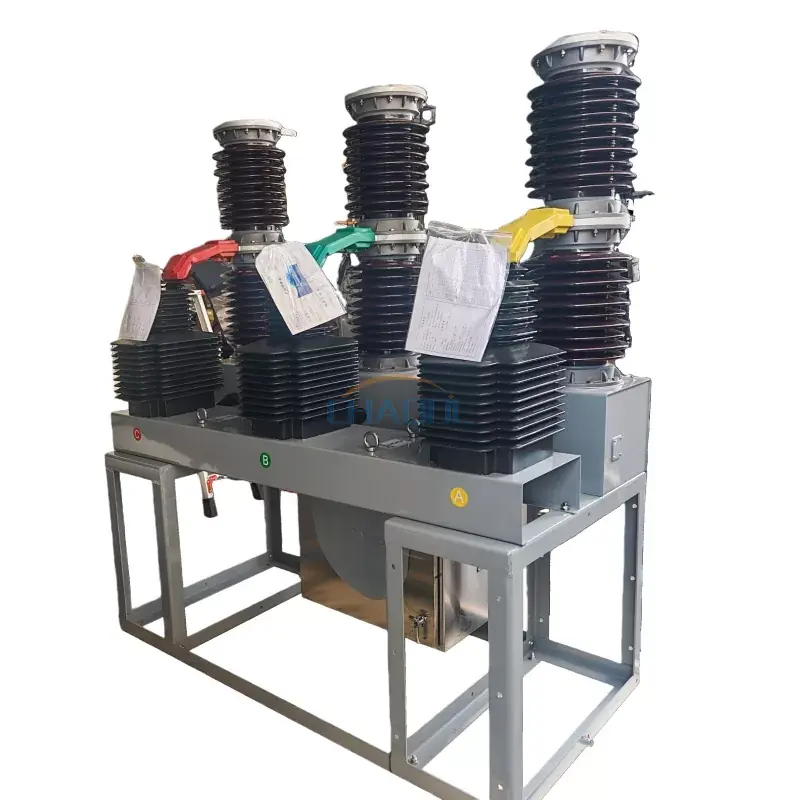

Produkterscheinungsdiagramm

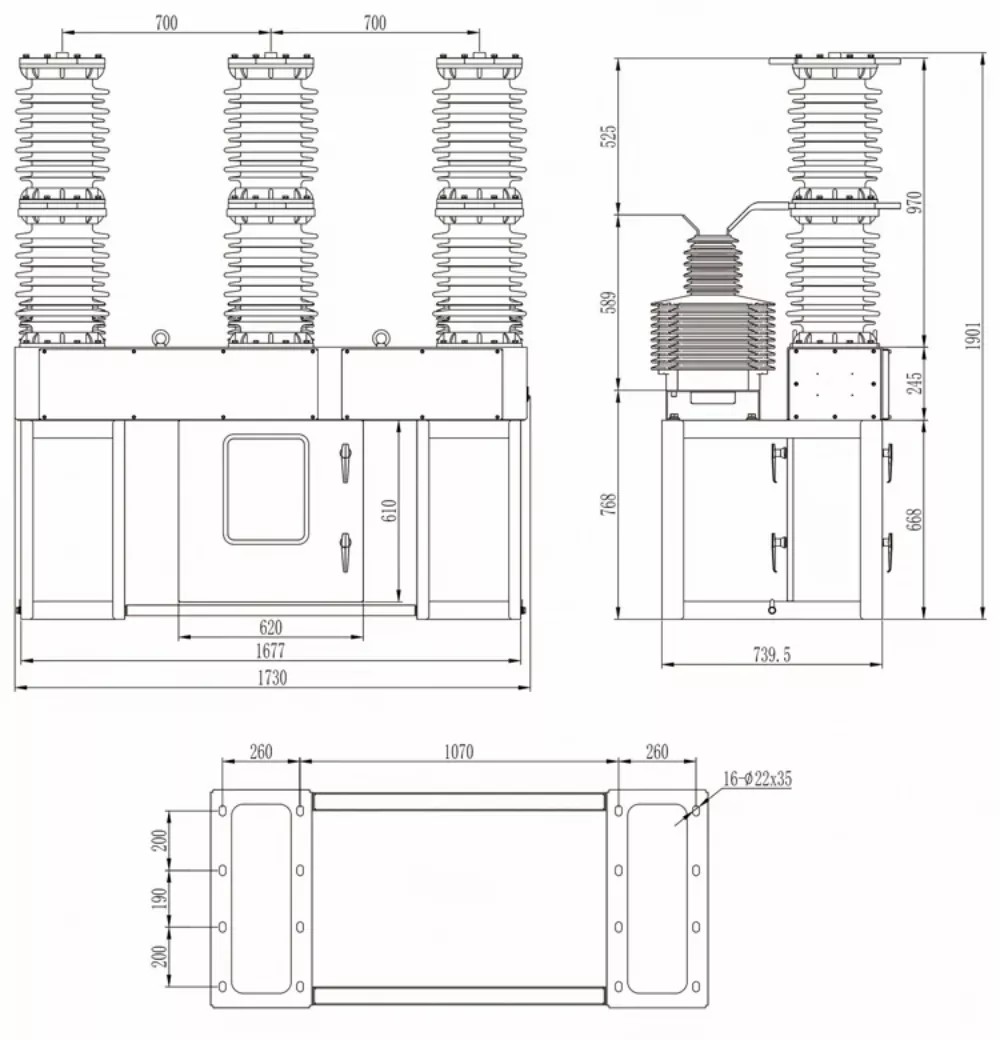

Maßzeichnung

Technische Parameter

Produktmerkmale

• Die fortschrittliche Vakuumunterbrechungstechnologie gewährleistet eine zuverlässige Lichtbogenlöschung und Fehlerisolierung.
• Integrierte Stromwandler sorgen für genaue Mess-, Überwachungs- und Schutzfunktionen.
• Geeignet für Mittelspannungs- und Hochspannungsverteilungssysteme mit 33 kV, 35 kV und 40,5 kV.
• Hochfeste Porzellanisolatoren bieten eine hervorragende Isolationsleistung und mechanische Stabilität.
• Das abgedichtete Design des Vakuum-Unterbrechers sorgt für eine lange Lebensdauer und minimalen Wartungsaufwand.
• Hervorragende Beständigkeit gegen Alterung, Feuchtigkeit, Verschmutzung und raue Außenumgebungen.
• Unterstützt sowohl den manuellen als auch den motorisierten Betrieb für eine flexible Systemintegration.
• Die unabhängige Struktur des Stromwandlers vereinfacht Inspektion, Kalibrierung, Austausch und Wartung.
• Das hohe Kurzschlussausschaltvermögen von bis zu 31,5 kA gewährleistet einen zuverlässigen Schutz des Stromnetzes.
• Kein Öl, keine Explosionsgefahr und umweltfreundlicher Betrieb.

Anwendungen

Der 40,5-kV-Leistungsschalter für Umspannwerke mit Stromwandler wird häufig in Mittelspannungs- und Hochspannungssystemen eingesetzt, die zuverlässige Schalt-, Schutz- und Steuerfunktionen erfordern.

• Umspannwerke
• Stromübertragungs- und -verteilungsnetze
• Versorgungsnetzprojekte
• Wasserkraftwerke
• Wärmekraftwerke
• Windkraftanlagen
• Solarenergieprojekte
• Bergbau- und Hüttenanlagen
• Industrielle Produktionsanlagen
• Stromversorgungssysteme für Eisenbahn und Verkehr
• Städtische und ländliche Stromverteilungsnetze

Technische Vorteile

Im Vergleich zu herkömmlichen Öl-Leistungsschaltern und SF6-Leistungsschaltern bietet der Vakuum-Leistungsschalter ZW7-40.5 für den Außenbereich eine überlegene Betriebszuverlässigkeit, geringere Wartungsanforderungen und eine längere Lebensdauer. Der Vakuum-Unterbrecher löscht effektiv Lichtbögen in einer abgedichteten Vakuumkammer, wodurch Kontakterosion minimiert und die Schaltleistung verbessert wird.

Das integrierte Stromwandlerdesign unterstützt präzisen Relaisschutz, Fehlerüberwachung, Strommessung und Systemautomatisierung und macht es zu einer idealen Lösung für moderne Smart-Grid- und Stromverteilungsanwendungen.

Mit ausgezeichneter Spannungsfestigkeit, hoher mechanischer Belastbarkeit und stabilem Betrieb unter anspruchsvollen Umgebungsbedingungen ist der 40,5-kV-Vakuum-Leistungsschalter eine bevorzugte Wahl für Versorgungsunternehmen, EPC-Auftragnehmer und elektrische Infrastrukturprojekte weltweit.

Häufig gestellte Fragen

Wofür wird ein 40,5-kV-Vakuum-Leistungsschalter verwendet?

Ein 40,5-kV-Vakuum-Leistungsschalter wird zum Schutz und zur Steuerung von Mittelspannungs- und Hochspannungsnetzen verwendet, indem er Lastströme, Überlastströme und Kurzschlussfehlerströme in Umspannwerken und Stromverteilungsnetzen unterbricht.

Warum ist ein Stromwandler in den Leistungsschalter integriert?

Der integrierte Stromwandler bietet genaue Strommessung, Schutzrelaiseingang, Fehlerüberwachung und Automatisierungssteuerungsfunktionen und verbessert so die Gesamtsystemsicherheit und Betriebseffizienz.

Welche Vorteile bieten Vakuum-Leistungsschalter?

Vakuum-Leistungsschalter bieten im Vergleich zu herkömmlichen Technologien eine schnelle Lichtbogenlöschung, lange Lebensdauer, geringen Wartungsaufwand, hohe Zuverlässigkeit, Umweltfreundlichkeit und eine überlegene elektrische Leistung.

Kann der Leistungsschalter ZW7-40.5 im Freien installiert werden?

Ja. Der Vakuum-Leistungsschalter ZW7-40.5 für den Außenbereich wurde speziell für die Installation im Freien entwickelt und hält verschiedenen Umgebungsbedingungen stand, darunter Temperaturschwankungen, Luftfeuchtigkeit und Verschmutzung.

In welchen Branchen werden üblicherweise 40,5-kV-Leistungsschalter für Umspannwerke eingesetzt?

Diese Leistungsschalter werden häufig in Versorgungsunternehmen, Umspannwerken, Stromerzeugungsanlagen, Projekten für erneuerbare Energien, Bergbaubetrieben, Industrieanlagen, Transportinfrastruktur und großen Stromverteilungssystemen eingesetzt.
