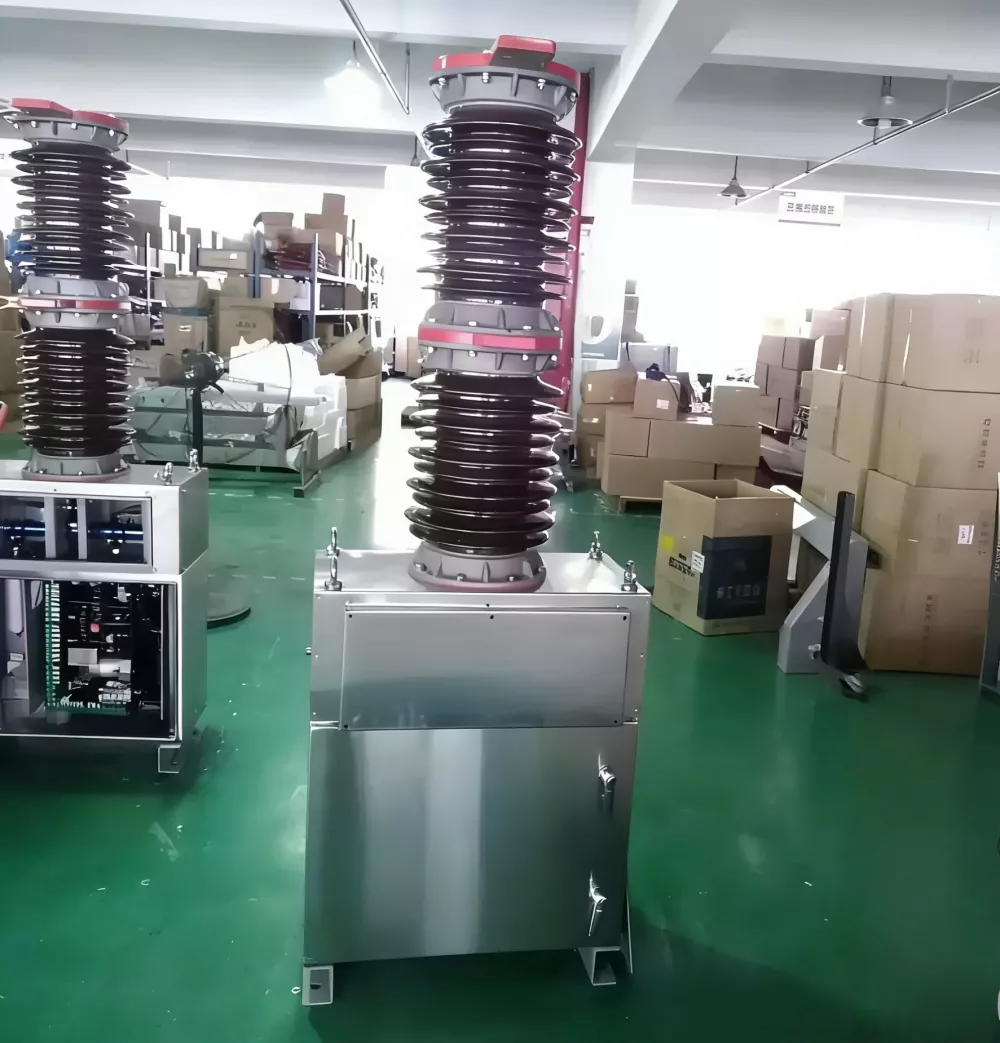

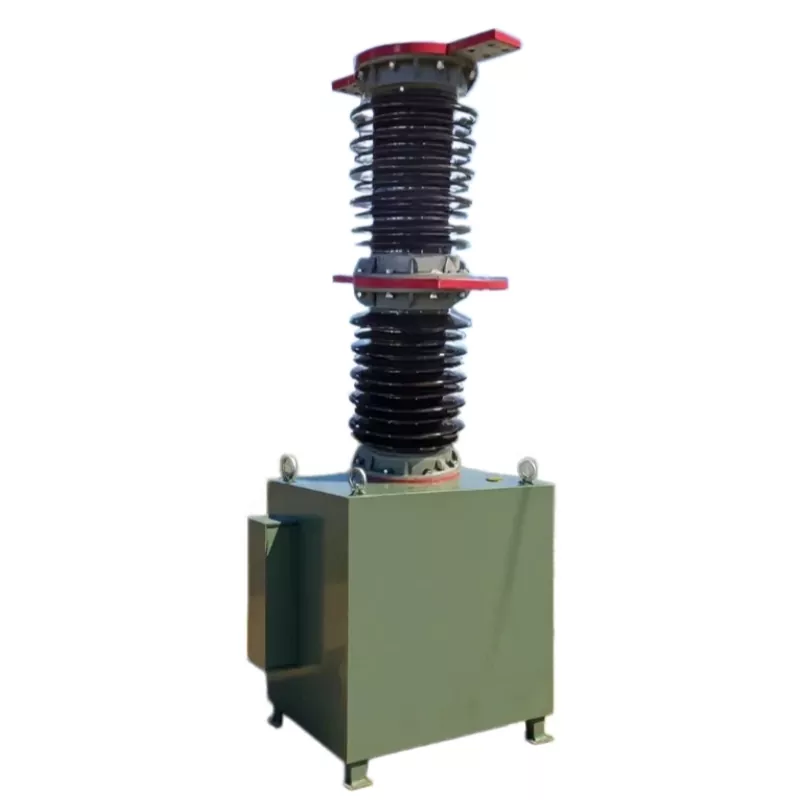

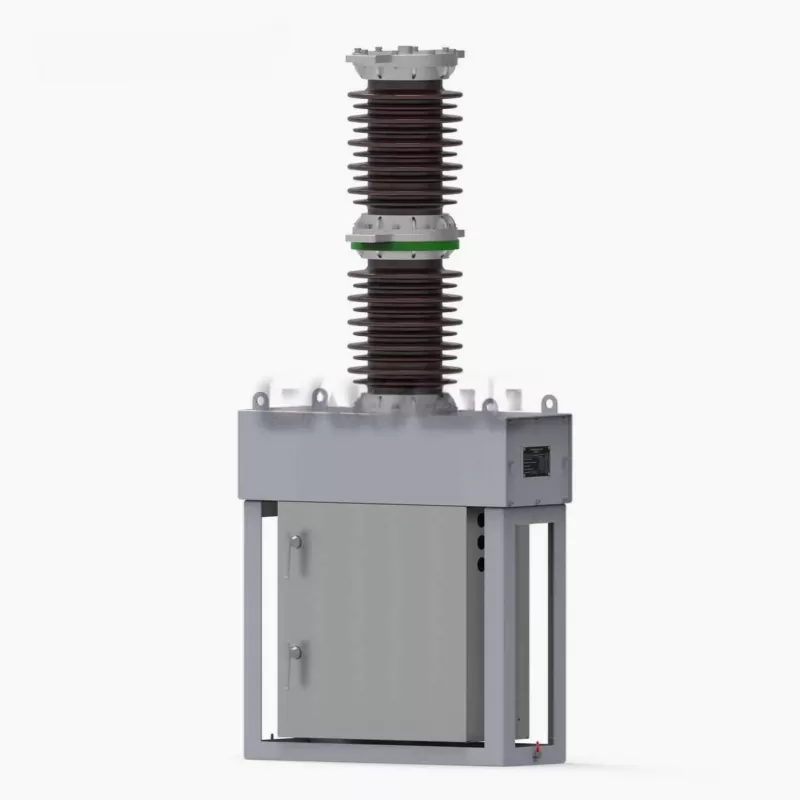

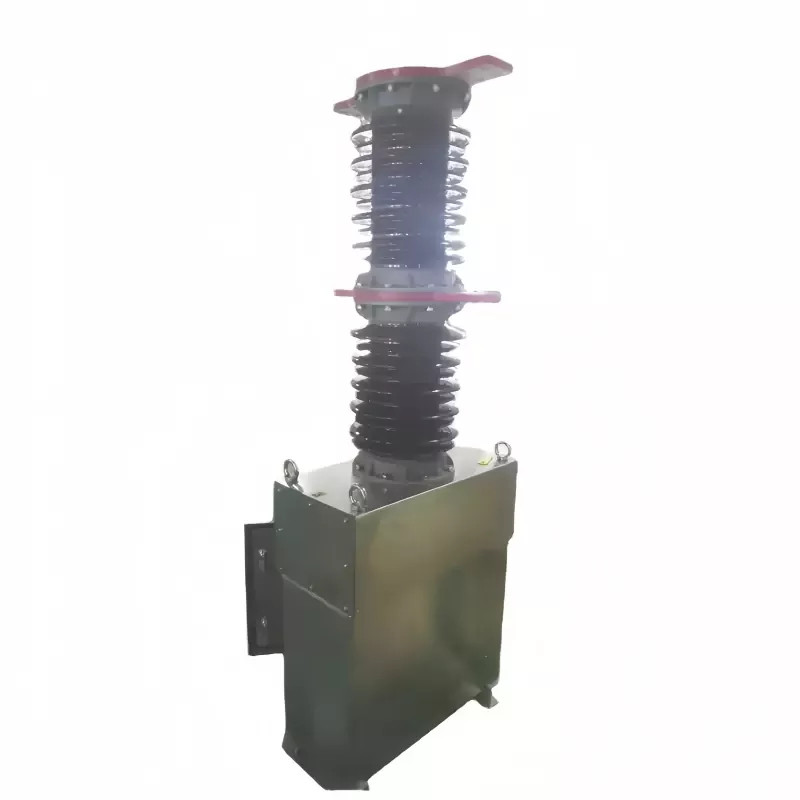

Einpoliger Vakuum-Leistungsschalter mit 27,5 kV

DerEinpoliger 27,5-kV-Vakuum-Leistungsschalter(ZW7-Serie) wurde speziell für elektrifizierte Bahnstromverteilungssysteme entwickelt, bei denen zuverlässige Schaltleistung und hohe Fehlerunterbrechungsfähigkeit von entscheidender Bedeutung sind. Es wird häufig in Bahnstromnetzen mit 27,5 kV eingesetzt und bietet eine stabile Leistung bei häufigem Schalten und rauen Außenbedingungen.

Ausgestattet mit einer Vakuum-Lichtbogenlöschkammer und einer kompakten einpoligen StrukturEinpoliger 27,5-kV-Vakuum-Leistungsschaltersorgt für eine schnelle Unterbrechung von Fehlerströmen und minimiert gleichzeitig den Wartungsaufwand. Aufgrund seines leichten Designs eignet es sich für Mastmontage- und Umspannwerks-Einspeiseanwendungen.

Wichtige Produktvorteile

• Optimiert für 27,5-kV-Bahnstromnetze
• Hohe Bremsleistung durch Vakuumunterbrechungstechnologie
• Kompaktes einpoliges Design für einfache Mast- oder Turminstallation
• Starke Isolierstruktur mit Silikonkautschuk- oder Porzellanträger
• Geeignet für häufiges Schalten und langlebigen Betrieb

Technische Produktspezifikationen

Technische Parameter des einpoligen Leistungsschalters ZW7

Mechanische Parameter des einpoligen Leistungsschalters ZW7

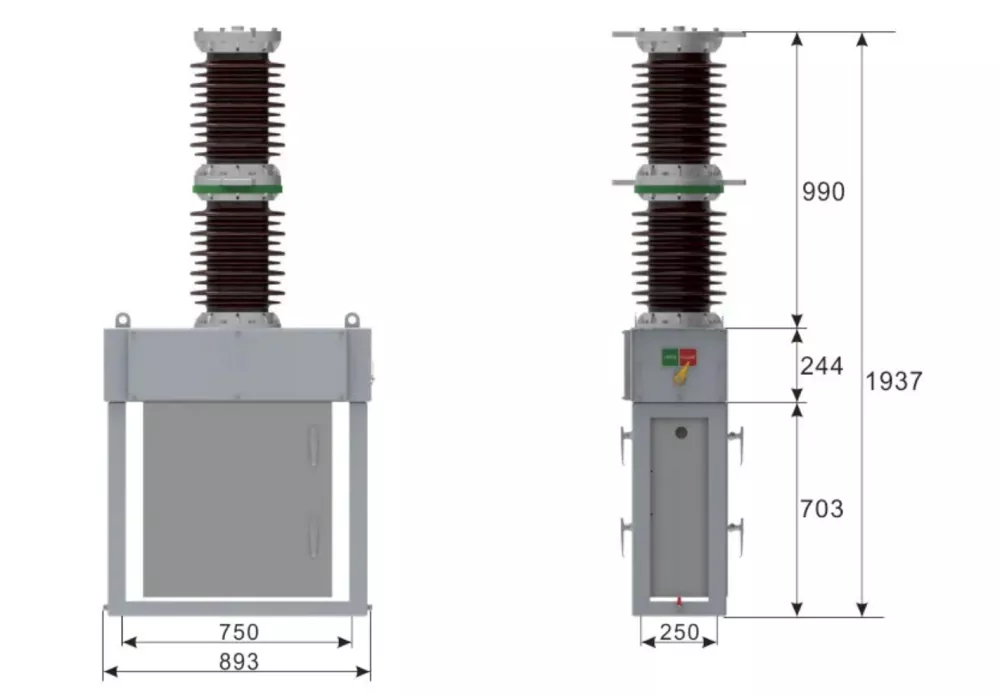

Produktmaßzeichnung

Strukturdesign

Der einpolige 27,5-kV-Vakuum-Leistungsschalter der Serie ZW7 verfügt über eine modulare Struktur, die aus einem Vakuum-Unterbrecher, hochfesten Verbund- oder Porzellanisolatoren, einem Federantriebsmechanismus und integrierten Stromwandlern besteht. Die kompakte Konfiguration reduziert den Installationsraum und sorgt gleichzeitig für eine hervorragende elektrische Isolationsleistung.

Sein versiegeltes Mastdesign verbessert die Beständigkeit gegen Feuchtigkeit, Staub und Verschmutzung und macht es für den langfristigen Einsatz im Eisenbahnbereich im Freien mit minimalem Wartungsaufwand geeignet.

Anwendungsfelder

1. Elektrifizierte Bahnstromversorgungssysteme (27,5-kV-Oberleitungen);

2. Zubringer- und Abschnittsanwendungen für den städtischen Schienenverkehr;

3. Umspannwerke, Schaltanlagen und Freileitungsschutzanlagen;

4. Modernisierung der Eisenbahninfrastruktur und ölfreie Nachrüstungsprojekte;

Installationsmethode

Installation derEinpoliger 27,5-kV-Vakuum-Leistungsschalterwird typischerweise an Strommasten oder Stahltürmen durchgeführt. Eine ordnungsgemäße Erdung und Ausrichtung sind für die Gewährleistung der Betriebsstabilität unerlässlich.

• Überprüfen Sie den Isolationswiderstand vor der Installation
• Achten Sie auf die korrekte mechanische Ausrichtung der Mastkonstruktion
• Sichere Erdungsverbindung zum Erdungsnetz der Anlage
• Führen Sie vor dem Einschalten manuelle und elektrische Betriebstests durch
• Überprüfen Sie die Steuerverkabelung und die CT-Anschlüsse

Nach der Installation sollten vor der Systemintegration Funktionstests einschließlich Öffnungs-/Schließvorgang und Zeitüberprüfung abgeschlossen werden.

FAQ

F1: Was ist die Hauptanwendung eines einpoligen 27,5-kV-Vakuum-Leistungsschalters?
A: Es wird hauptsächlich in elektrifizierten Bahnstromsystemen zum Schalten und Schützen von 27,5-kV-Traktionseinspeisungen und Oberleitungen verwendet.

F2: Warum wird in diesem Leistungsschalter Vakuumtechnologie verwendet?
A: Die Vakuumunterbrechung sorgt für eine schnelle Lichtbogenlöschung, eine hohe Spannungsfestigkeit und eine lange elektrische Lebensdauer und ist somit ideal für häufige Einsätze.

F3: Kann es für Nachrüstprojekte verwendet werden?
A: Ja, aufgrund seiner kompakten Struktur und seines ölfreien Designs wird es häufig bei der Umrüstung von Öl auf Vakuum eingesetzt.

F4: Für welche Umgebungen ist es geeignet?
A: Es ist für den Außenbereich im Eisenbahnbereich konzipiert, einschließlich hoher Luftfeuchtigkeit, Verschmutzung und großen Temperaturschwankungen.

F5: Ist eine regelmäßige Wartung erforderlich?
A: Der Wartungsaufwand ist aufgrund des versiegelten Vakuumunterbrechers und der langlebigen mechanischen Struktur minimal.
