Wie kann ein 10-kV-Innenstromwandler die Messung und den Schutz in Mittelspannungssystemen verbessern?

Anqiang Machtentwickelt die10-kV-Innenstromtransformatorfür Mittelspannungsmessung und Relaisschutz, wobei das Modell LZZBJ9-10 über eine vollständig geschlossene Epoxidharzisolierung, 5A/1A-Sekundärstromoptionen und mehrere Primärstromkonfigurationen für Stromverteilungsanwendungen in Innenräumen verfügt.

Ein Stromwandler ist eine Schlüsselkomponente in elektrischen Mittelspannungssystemen, da er einen hohen Primärstrom in ein standardisiertes Sekundärsignal umwandelt, das von Messgeräten, Überwachungsgeräten und Schutzrelais sicher verarbeitet werden kann. Der 10-kV-Innenstromtransformator LZZBJ9-10 ist für Innen-Wechselstromkreise mit 10 kV und weniger bei 50 Hz oder 60 Hz ausgelegt. Seine vollständig geschlossene Epoxidharzkonstruktion vereint Isolierung, mechanischen Schutz und kompakte Installation in einer Struktur. Mit Primärstromoptionen von 5 A bis 2500 A, einem Sekundärstrom von 1 A oder 5 A und einem Isolationsgrad von 12/42/75 kV kann es für unterschiedliche Mess- und Schutzanforderungen konfiguriert werden.

Inhaltsverzeichnis

1. Was ist ein 10-kV-Innenstromtransformator?
2. Wie funktioniert es in einem Mittelspannungssystem?
3. Welche technischen Parameter sollten Käufer prüfen?
4. Welche Designmerkmale unterstützen einen zuverlässigen Betrieb?
5. Wo wird es häufig verwendet?
6. Wie sollten Sie das richtige CT auswählen?
7. Häufig gestellte Fragen
8. Sprechen Sie mit Anqiang Power für eine maßgeschneiderte Lösung

Was ist ein 10-kV-Innenstromtransformator?

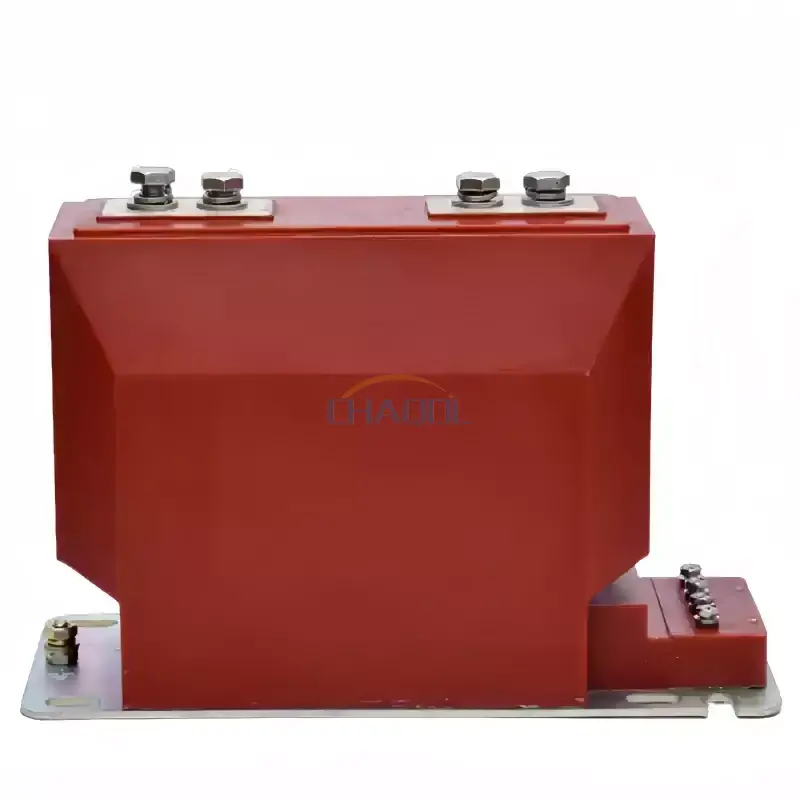

Ein 10-kV-Innenstromwandler ist ein Instrumententransformator zur Messung und Überwachung des Stroms in elektrischen Mittelspannungssystemen in Innenräumen. Anstatt Messgeräte und Schutzrelais direkt an hohe Primärströme anzuschließen, reduziert der Transformator den Strom auf einen standardisierten Sekundärwert, der von nachgeschalteten Geräten verarbeitet werden kann.

Das Modell LZZBJ9-10 ist für Stromkreise mit 10 kV und darunter und einer Nennfrequenz von 50 Hz oder 60 Hz ausgelegt. Gemäß den Angaben des Herstellers verwendet es eine vollständig geschlossene Epoxidharzstruktur und eignet sich für Strommessung, Energiemessung und Relaisschutz.

Diese Anordnung schafft eine elektrische Isolierung zwischen dem Primärkreis und der Mess- oder Schutzausrüstung und stellt gleichzeitig ein nutzbares Stromsignal bereit. Dadurch wird der CT zu einer wichtigen Schnittstelle zwischen elektrischen Hochleistungsgeräten und Überwachungssystemen für niedrige Pegel.

Wie funktioniert es in einem Mittelspannungssystem?

Das Funktionsprinzip basiert auf elektromagnetischer Induktion. Wenn Strom durch den Primärleiter fließt, erzeugt er im CT-Kern ein Magnetfeld. Die Sekundärwicklung erzeugt dann einen proportionalen Strom, der an Messgeräte, Schutzrelais oder Überwachungsgeräte angeschlossen werden kann.

Beispielsweise kann ein Stromverteilungssystem auf der Primärseite Hunderte oder Tausende Ampere führen, während die angeschlossenen Überwachungsgeräte für einen viel kleineren standardisierten Strom ausgelegt sind. Ein richtig ausgewählter Stromwandler liefert das erforderliche Übersetzungsverhältnis, damit der Sekundärkreis den primären Betriebszustand darstellen kann.

Mess- und Schutzfunktionen

• Aktuelle Messung:Stellt ein proportionales Signal für elektrische Messgeräte und Überwachungsgeräte bereit.
• Energiemanagement:Unterstützt Messsysteme zur Überwachung des Stromverbrauchs und der Betriebsbedingungen.
• Relaisschutz:Liefert Stromsignale an Schutzrelais, wenn abnormale oder fehlerhafte Bedingungen auftreten.
• Vertriebsautomatisierung:Bietet aktuelle Informationen für automatisierte Überwachungs- und Steuerungssysteme.

Der Stromwandler muss daher sowohl entsprechend den normalen Messanforderungen als auch den Schutzeigenschaften des elektrischen Systems ausgewählt werden.

Welche technischen Parameter sollten Käufer prüfen?

Bei der Auswahl eines Stromwandlers sollten die elektrischen Parameter der Anwendung berücksichtigt werden und nicht nur die physikalischen Abmessungen. Primärstrom, Sekundärstrom, Genauigkeitsklasse, Nennleistung, Isolationsgrad und Kurzschlussfestigkeitseigenschaften beeinflussen alle, ob ein Stromwandler für eine bestimmte Schaltanlage oder Verteilungsanlage geeignet ist.

Diese Werte sollten vor der Bestellung immer mit dem tatsächlichen elektrischen Design, den angeschlossenen Geräten und den geltenden Projektanforderungen verglichen werden.

Welche Designmerkmale unterstützen einen zuverlässigen Betrieb?

Vollständig geschlossene Epoxidharzisolierung

Der LZZBJ9-10 verfügt über eine Gussstruktur aus Epoxidharz, die die internen Komponenten vollständig umschließt. Diese Konstruktion sorgt für elektrische Isolierung und schützt gleichzeitig die interne Baugruppe vor Umwelteinflüssen, die häufig in Innenschaltanlagenumgebungen auftreten.

Kompakte integrierte Bauweise

Eisenkern, Sekundärwicklung und Isolationssystem sind in einem kompakten Gehäuse integriert. Dies ist nützlich, wenn Schalttafeln und Verteilerschränke nur über begrenzten Installationsraum verfügen. Ein kompaktes Design kann auch die Geräteintegration und die Sekundärverkabelung vereinfachen.

Geschützte sekundäre Anschlüsse

Ein verstärkter Klemmenkasten bietet zusätzlichen Schutz für die Sekundärverkabelung. Zusammen mit der Erdungsbasis und der Montagestruktur trägt dies zu einer ordnungsgemäßen Installation und einem sichereren Zugang bei Inspektion und Wartung bei.

Mehrere aktuelle Konfigurationen

Durch unterschiedliche Primärstromkonfigurationen kann dieselbe Produktfamilie ein breites Spektrum an Verteilungsanwendungen abdecken. Die verfügbaren Konfigurationen reichen von Niederstrom-Nennwerten bis hin zu Hochstrom-Anwendungen bis zu 2500 A, abhängig von der jeweiligen Modellkonfiguration.

Wo wird es häufig verwendet?

Aufgrund der kompakten Struktur und des Mittelspannungsdesigns eignet sich dieser Stromwandlertyp für verschiedene elektrische Innenanwendungen.

• Innenschaltanlage:Stellt Stromsignale für Mess- und Schutzschaltungen bereit.
• Stromverteilerschränke:Unterstützt die Überwachung von Einspeisungen und elektrischen Lasten.
• Kompakte Umspannwerke:Verbindet Primärkreise mit Messgeräten und Schutzgeräten.
• Industrielle Energiesysteme:Hilft bei der Überwachung der elektrischen Betriebsbedingungen in Produktionsanlagen.
• Energiemanagementsysteme:Liefert aktuelle Informationen zur elektrischen Überwachung und Analyse.
• Vertriebsautomatisierung:Unterstützt die Strommessung zur automatisierten elektrischen Steuerung und Überwachung.

In praktischen Installationen kann der Transformator mit Schutzrelais, Energiezählern, Überwachungsinstrumenten und anderen sekundären elektrischen Geräten zusammenarbeiten. Daher ist eine genaue Spezifikation besonders wichtig, wenn ein Stromwandler in ein bestehendes Schaltanlagensystem integriert wird.

Wie sollten Sie das richtige CT auswählen?

Für Ingenieure, Elektroinstallateure, Schaltanlagenhersteller und Einkaufsteams sollte die Produktauswahl auf der gesamten elektrischen Anwendung basieren und nicht nur auf der Nennspannung.

1. Bestätigen Sie die Systemspannung.Stellen Sie sicher, dass der Stromwandler für das tatsächliche Mittelspannungsnetz geeignet ist, beispielsweise eine 10-kV-Anwendung.
2. Bestimmen Sie den Primärstrom.Wählen Sie einen Primärnennstrom, der den erwarteten Betriebs- und Systembedingungen entspricht.
3. Wählen Sie den Sekundärstrom.Prüfen Sie, ob nachgeschaltete Zähler und Schutzrelais einen Sekundärstrom von 1 A oder 5 A benötigen.
4. Definieren Sie die Genauigkeitsanforderung.Für Mess- und Schutzschaltungen können unterschiedliche Genauigkeitsklassen erforderlich sein.
5. Überprüfen Sie die Sekundärbelastung.Die Nennleistung sollte mit dem angeschlossenen Sekundärkreis kompatibel sein.
6. Überprüfen Sie die Isolierungsanforderungen.Stellen Sie sicher, dass der Isolationsgrad mit dem elektrischen System und dem Projektdesign übereinstimmt.
7. Überprüfen Sie die mechanischen Einbaubedingungen.Montagelöcher, Klemmenposition, verfügbarer Schrankraum und Erdungsanordnungen sollten alle überprüft werden.

Bei kundenspezifischen Projekten kann die Angabe der Systemspannung, des Primärstroms, des Sekundärstroms, der Genauigkeitsklasse, der Nennlast, der Installationsumgebung und der beabsichtigten Anwendung an den Lieferanten die Modellauswahl und die technische Kommunikation erheblich verbessern.

Häufig gestellte Fragen

Was ist die Hauptfunktion eines 10-kV-Innenstromtransformators?

Seine Hauptfunktion besteht darin, einen hohen Primärstrom in einen standardisierten niedrigeren Sekundärstrom für Messungen, Energieüberwachung und Relaisschutz in elektrischen Mittelspannungssystemen umzuwandeln.

Welche Sekundärstromoptionen gibt es?

Die LZZBJ9-10-Spezifikation unterstützt Sekundärnennstromoptionen von 1 A und 5 A. Die entsprechende Option sollte der angeschlossenen Mess- oder Schutzausrüstung entsprechen.

Welcher Primärstrombereich kann konfiguriert werden?

Die aufgeführten Konfigurationen decken Primärströme von 5 A bis 2500 A ab. Die genaue Konfiguration sollte entsprechend den elektrischen Anforderungen des Projekts ausgewählt werden.

Kann dieser Stromwandler sowohl zur Messung als auch zum Schutz verwendet werden?

Ja. Das Produkt unterstützt verschiedene Genauigkeitsklassenkombinationen für Mess- und Schutzanwendungen. Die erforderliche Konfiguration sollte anhand des Schutzschemas und der Messanforderungen ermittelt werden.

Warum wird Epoxidharz in der CT-Struktur verwendet?

Epoxidharz sorgt für elektrische Isolierung und mechanische Verkapselung. In einer vollständig geschlossenen Struktur trägt es außerdem zum Schutz interner Komponenten bei und unterstützt einen stabilen Betrieb in Innenschaltanlagenumgebungen.

Wo kann dieser Stromwandlertyp installiert werden?

Zu den typischen Anwendungen gehören Innenschaltanlagen, Stromverteilerschränke, kompakte Umspannwerke, industrielle Stromversorgungssysteme, Energiemanagementsysteme und Verteilungsautomatisierungsgeräte.

Sprechen Sie mit Anqiang Power für eine maßgeschneiderte Lösung

Bei der Auswahl eines Mittelspannungs-Stromwandlers kommt es auf die richtige Kombination aus Primärstrom, Sekundärstrom, Genauigkeitsklasse, Nennleistung, Isolationsgrad und Installationsaufbau an. Der LZZBJ9-10 bietet mehrere Konfigurationsoptionen für Innenstromsysteme mit 10 kV und darunter und eignet sich somit für Mess- und Schutzanwendungen in verschiedenen Verteilungsumgebungen. Wenn Sie ein neues Schaltanlagenprojekt planen, einen vorhandenen Verteilerschrank aufrüsten oder einen Stromwandler benötigen, der auf bestimmte elektrische Parameter abgestimmt ist, erfahren Sie mehr über den 10-KV-Innenstromtransformator undKontaktieren Sie unsmit Ihren technischen Anforderungen an eine passende Lösung von Anqiang Power.
