Der 10-KV-Innenstromwandler (Modell LZZBJ9-10) ist für die genaue Strommessung und den Schutz in Mittelspannungs-Innenstromsystemen konzipiert. Es wird üblicherweise in Schalttafeln, Messschränken und kompakten Umspannwerken installiert, wo eine stabile Signalausgabe und Isolationszuverlässigkeit im Dauerbetrieb erforderlich sind.
In der Verteilungsautomatisierung und in industriellen Stromnetzen spielt der 10-KV-Innenstromtransformator eine entscheidende Rolle bei der Umwandlung hoher Primärströme in standardisierte Sekundärsignale für Messgeräte und Schutzrelais. Seine Epoxidharz-Gussstruktur verbessert die mechanische Festigkeit und gewährleistet eine stabile Leistung in feuchten oder staubigen Innenräumen.
Bei dieser Serie kommt ein vollständig geschlossenes Epoxidharz-Gießverfahren zum Einsatz, bei dem der Eisenkern, die Sekundärwicklung und das Isolationssystem in einem kompakten Gehäuse integriert sind. Das Design reduziert das Teilentladungsrisiko und erhöht die Spannungsfestigkeit, sodass es für den Langzeitbetrieb in unter Spannung stehenden Schaltanlagen geeignet ist.
Der 10-KV-Innenstromtransformator ist außerdem mit einem verstärkten Anschlusskasten zum Schutz der Sekundärverkabelung sowie einer Erdungsbasis ausgestattet, die eine sichere Installation und die Einhaltung elektrischer Sicherheitsstandards in Industrieumgebungen gewährleistet.
Das Modell LZZBJ9-10 unterstützt mehrere Primärstromkonfigurationen und Genauigkeitsklassen, um unterschiedliche Mess- und Schutzanforderungen in Stromverteilungssystemen zu erfüllen.
|
Modell |
Bemessungsprimärstrom |
Genauigkeits-Level-Kombination |
Nennleistung |
Bemessungskurzzeitiger thermischer Strom |
Bewerteter dynamischer Stabilitätsstrom |
|
LZZBJ9-10A |
5A |
0,2/10P10 0,5/10P10 0,2/10P10 0,5/10P10
|
10/15VA 10/15VA 10/15VA 10/15VA |
0,45 kA/s |
1,13 KA/s |
|
10A |
0,9 KA/s |
2,25 KA/s |
|||
|
15A |
1,35 KA/s |
3,38 KA/s |
|||
|
20A |
1,8 KA/s |
4,5 kA/s |
|||
|
30A |
2,7 kA/s |
6,75 KA/s |
|||
|
40A |
3,6 kA/s |
9KA/s |
|||
|
50A |
4,5 kA/s |
11,25 KA/s |
|||
|
75A |
6,75 KA/s |
16,88 KA/s |
|||
|
100A |
9KA/s |
22,5 KA/s |
|||
|
150A |
13,5 KA/s |
33,75 KA/s |
|||
|
200A |
18KA/s |
45 KA/s |
|||
|
300A |
24,5 kA/s |
61,25 KA/s |
|||
|
400A |
24,5 kA/s |
61,25 KA/s |
|||
|
500A |
32KA/s |
80 kA/s |
|||
|
600A |
32KA/s |
80 kA/s |
|||
|
800A |
32KA/s |
80 kA/s |
|||
|
1000A |
50 kA/s |
125 kA/s |
|||
|
1200A |
50 kA/s |
125 kA/s |
|||
|
1500A |
50 kA/s |
125 kA/s |
|||
|
2000A |
50 kA/s |
125 kA/s |
|||
|
2500A |
50 kA/s |
125 kA/s |
Bemessungssekundärstrom: 5A oder 1A
Bewerteter Isolationsgrad: 12/42/75 kV
Diese Art von Stromtransformator wird häufig in Stromverteilerschränken, Umspannwerken, industriellen Automatisierungssystemen und Energiemanagementsystemen eingesetzt. Es eignet sich besonders für Umgebungen, die eine hohe Messgenauigkeit und Langzeitstabilität unter Dauerlastbedingungen erfordern.
Der 10-KV-Innenstromtransformator wird üblicherweise in Schutzrelais, Energiezähler und Überwachungssysteme in Smart-Grid-Infrastrukturen und industriellen Stromsteuerungsnetzen integriert.

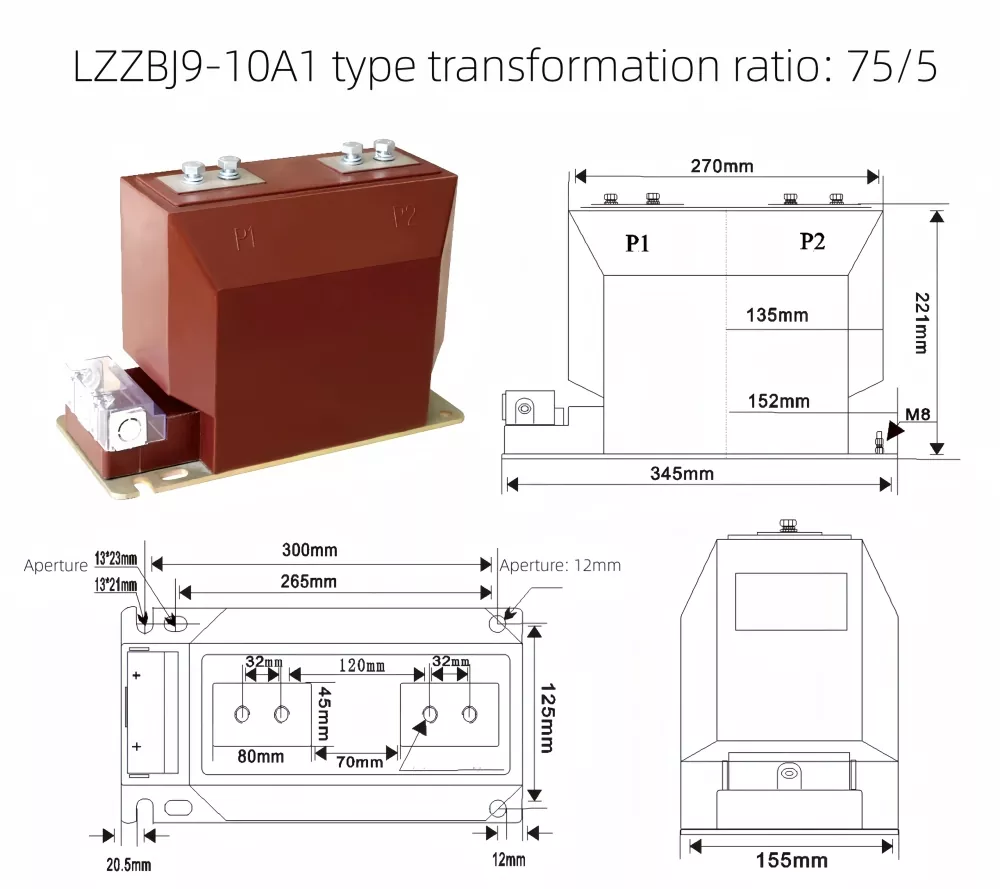

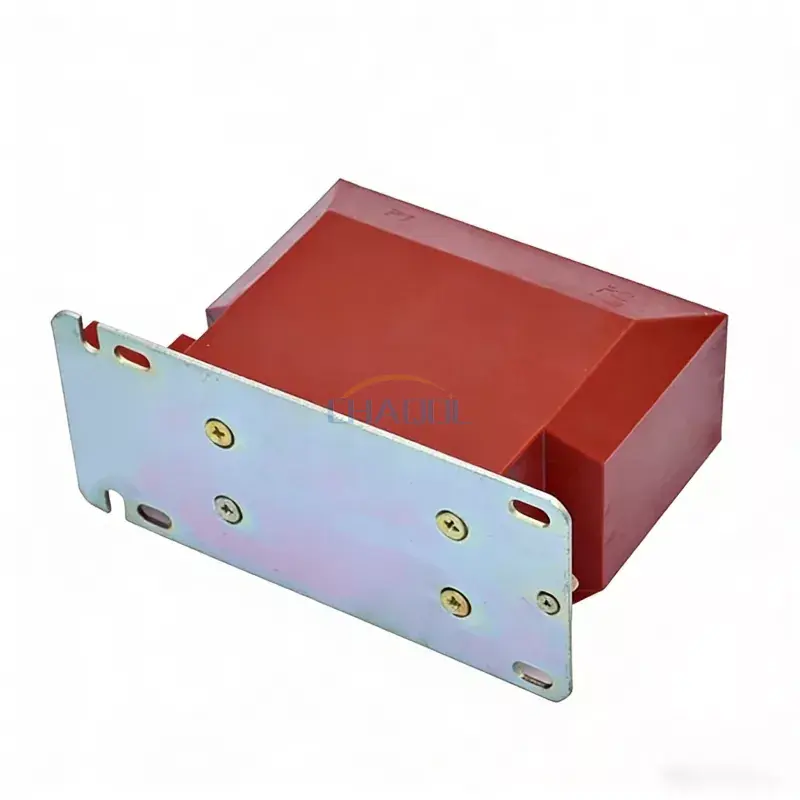

Der Produktsockel ist mit mehreren Befestigungslöchern und Erdungsklemmen ausgestattet, die eine stabile Befestigung und elektrische Sicherheit während des Betriebs gewährleisten. Der sekundäre Klemmenkasten bietet zusätzlichen Schutz vor unbeabsichtigter Berührung und Fremdeinwirkung.
Seine kompakte Struktur ermöglicht eine einfache Installation in Schaltanlagensystemen mit begrenztem Platzangebot, reduziert die Komplexität der Verkabelung und verbessert die Wartungseffizienz.
F1: Was ist die Hauptfunktion dieses Stromwandlers?
A: Es wandelt einen hohen Primärstrom in einen standardisierten niedrigen Sekundärstrom zur Messung und zum Schutz in Mittelspannungssystemen in Innenräumen um.
F2: Wo wird der 10-KV-Innenstromtransformator normalerweise installiert?
A: Es wird hauptsächlich in Innenschaltanlagen, Verteilerschränken und kompakten Umspannwerken in Industrie- und Versorgungsstromsystemen verwendet.
F3: Was sind die Hauptvorteile gegenüber herkömmlichen CTs?
A: Es bietet eine Epoxidharzisolierung, ein kompaktes Design, eine hohe Genauigkeit und eine starke Beständigkeit gegen Feuchtigkeit und Staub, wodurch es für den Langzeitbetrieb geeignet ist.
F4: Kann es verschiedene Strombereiche unterstützen?
A: Ja, es stehen mehrere Primärstromwerte zur Verfügung, um unterschiedlichen Last- und Systemanforderungen gerecht zu werden.
F5: Ist es für Smart-Grid-Anwendungen geeignet?
A: Ja, es wird aufgrund seiner stabilen Signalausgabe häufig in intelligenten Messsystemen und automatisierten Verteilungsnetzen eingesetzt.
F6: Ist eine häufige Wartung erforderlich?
A: Es ist keine häufige Wartung erforderlich. Eine regelmäßige Überprüfung der Anschlüsse und des Isolationszustands ist in der Regel ausreichend.
