Durch den Kernstromwandler

Anqiang Power entwickelt den Kernstromtransformator LMZC-10 mit durchgehendem Kern basierend auf den Anforderungen der Feldanwendung moderner Stromverteilungssysteme. Das Produkt wurde für Mittelspannungsschaltanlagenumgebungen wie GIS, RMU und kompakte Umspannwerke entwickelt und bietet eine stabile Messleistung unter komplexen Betriebsbedingungen. Es verfügt über eine vollständig isolierte Struktur mit flammhemmendem ABS-Gehäuse und einer versiegelten transparenten Anschlussabdeckung, um die Sicherheit und Sichtbarkeit während der Verkabelung und Wartung zu verbessern.

In praktischen Mess- und Schutzschaltungen wird es häufig zur Echtzeit-Stromabtastung und zum Relaisschutz in Energiesystemen eingesetzt. Seine Split-Core- oder Ringstruktur ermöglicht die direkte Installation an Primärkabeln oder Sammelschienen ohne Demontage des Hauptleiters und verbessert so die Effizienz bei Nachrüstungs- oder Wartungsprojekten.

Strukturelles Design und Funktionsprinzip

Es besteht aus einem ringförmigen Siliziumstahlkern und einer Epoxidharz-Gussisolierung. Der Primärleiter fungiert als Einzelwindungswicklung, was die Effizienz der magnetischen Kopplung deutlich verbessert und den Energieverlust im Betrieb reduziert.

Die Sekundärwicklung besteht aus hochleitfähigem Kupferdraht, um eine stabile Stromabgabe und Messgenauigkeit zu gewährleisten. Die vollständig versiegelte Epoxidharzstruktur verbessert die Feuchtigkeitsbeständigkeit, den Staubschutz und die langfristige mechanische Stabilität.

In elektrotechnischen Anwendungen wird der Durchgangskern-Stromtransformator aufgrund seiner kompakten Struktur und zuverlässigen Leistung in Dauerbetriebsumgebungen bevorzugt.

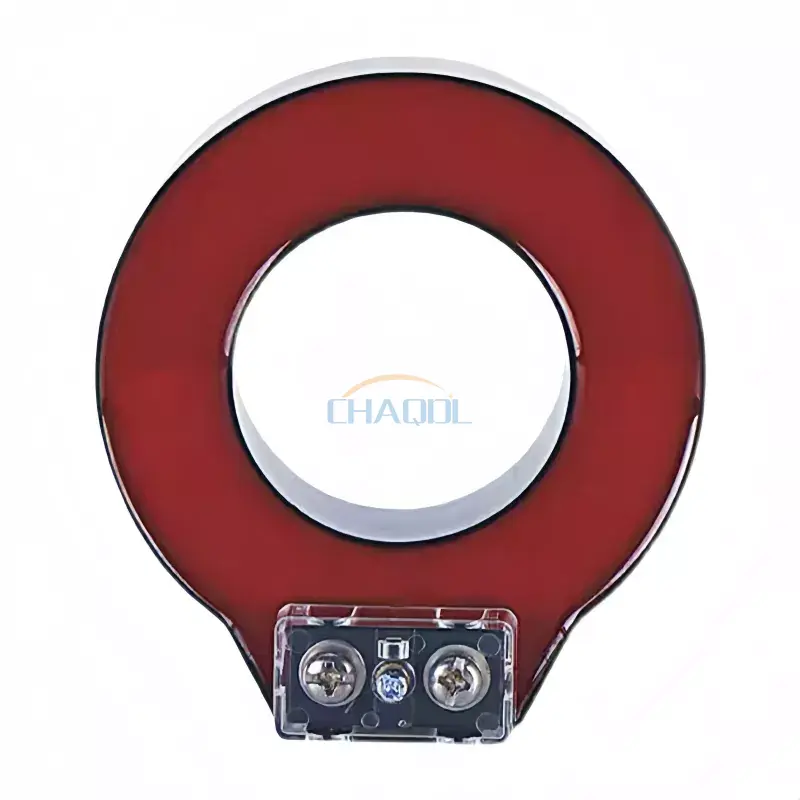

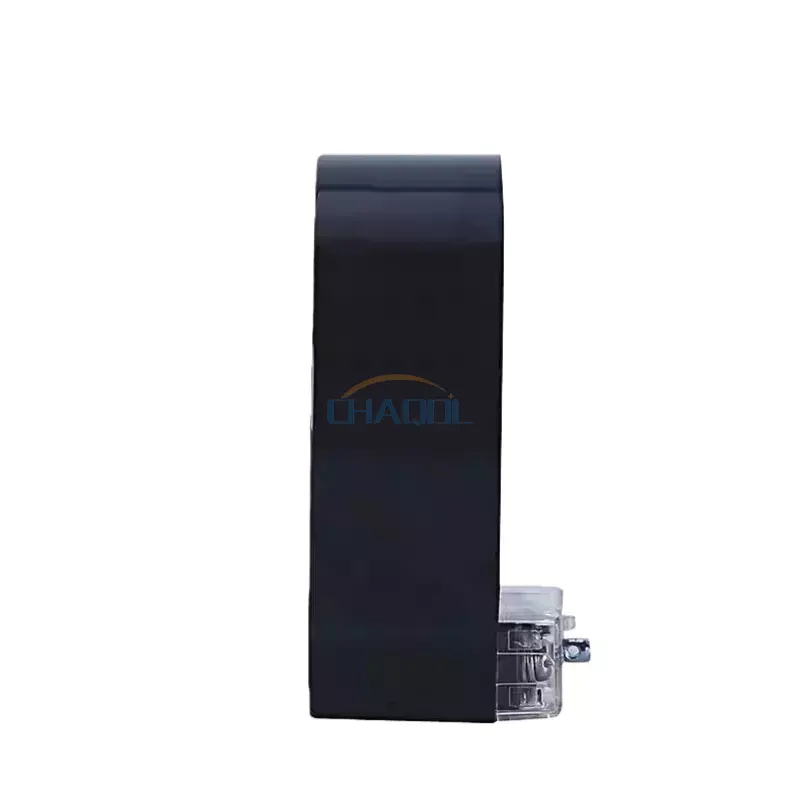

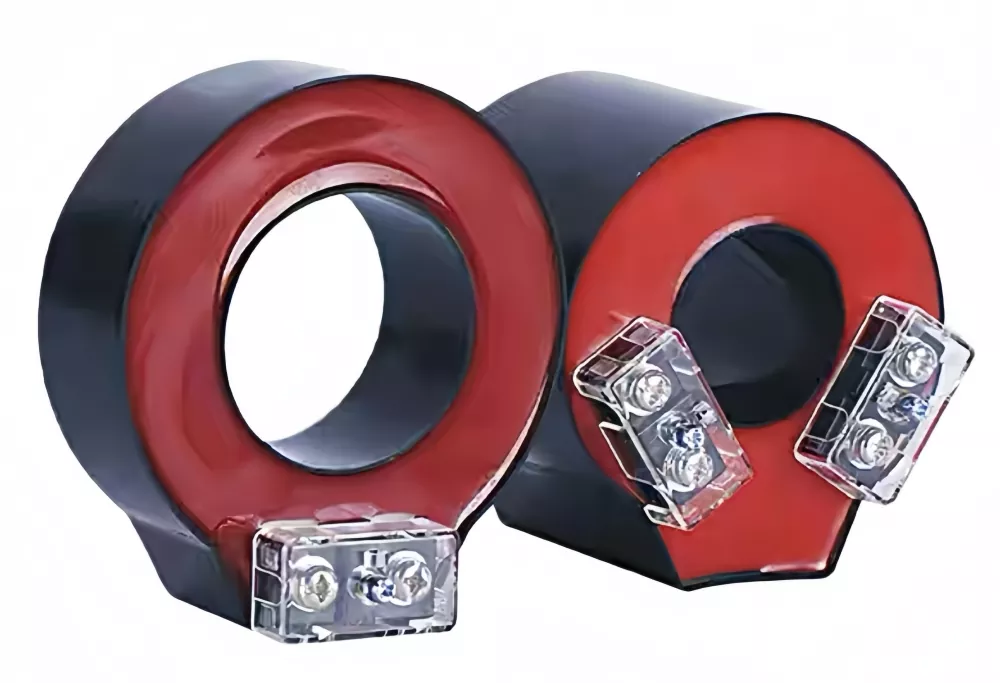

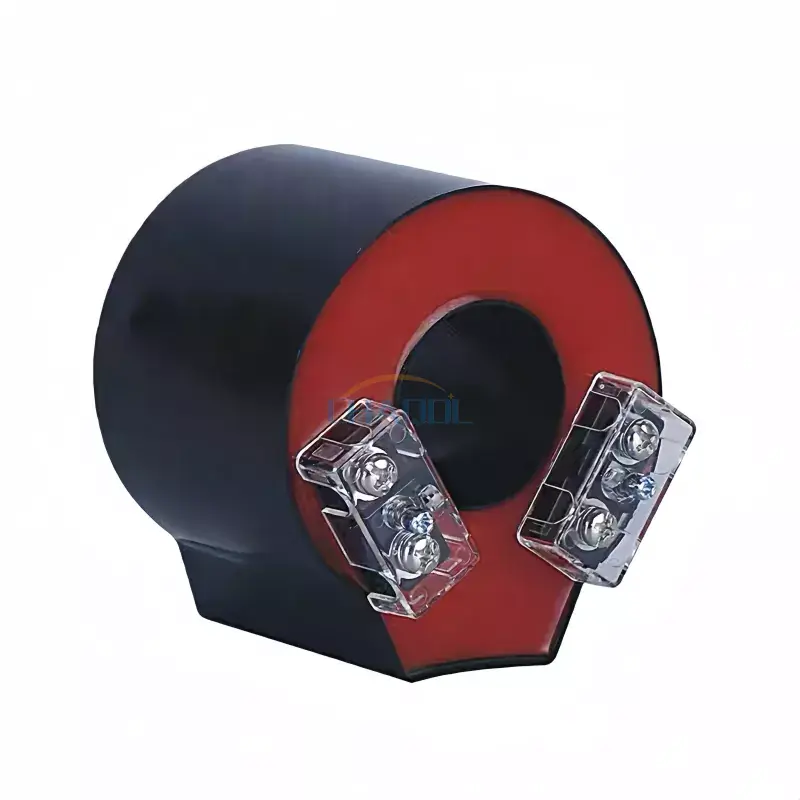

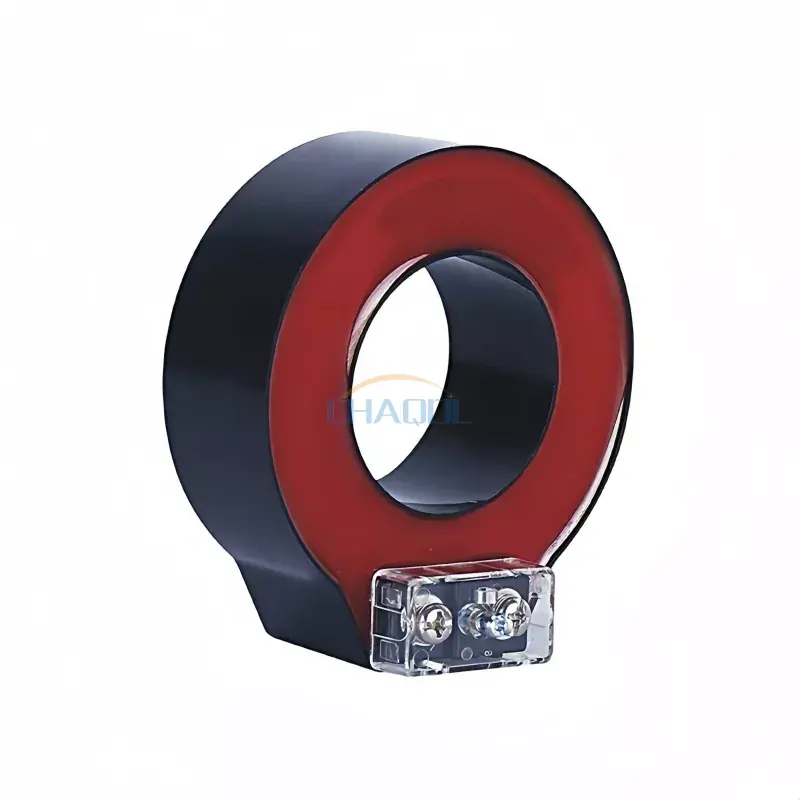

Produktbildanzeige

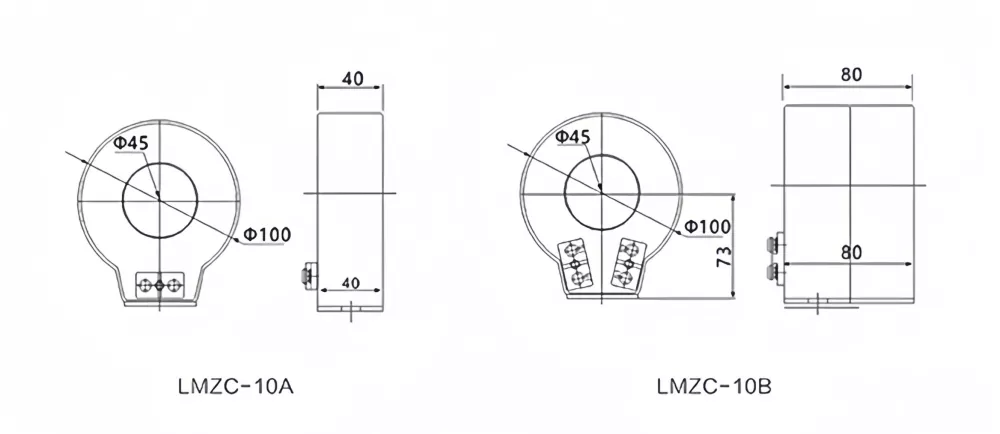

Diagramm der Produktabmessungen

Technische Parameter

Anwendungsbereich und Installationshinweise

Diese Serie wird häufig in Niederspannungsverteilerschränken, Messtafeln und industriellen Automatisierungssystemen eingesetzt. Der Through-Core-Stromwandler eignet sich besonders für Retrofit-Projekte, bei denen vorhandene Sammelschienen oder Kabel während der Installation nicht getrennt werden können. Es unterstützt den kontinuierlichen Betrieb in Innenräumen mit stabiler Feuchtigkeits- und Temperaturkontrolle.

Anwendungsbereich

Weit verbreitet in elektrischen Energiesystemen, die eine genaue Stromüberwachung und Schutzkoordination erfordern. Es eignet sich sowohl für industrielle als auch für großtechnische Anlagen.

• Nieder- und Mittelspannungsschaltanlagen
• Stromverteilerschränke und Zählertafeln
• Schutz- und Überwachungssysteme für Umspannwerke
• Leistungssteuerungssysteme für die Industrieautomation
• Stromerzeugungssysteme für erneuerbare Energien

Installationsanforderungen

Um Messgenauigkeit und sicheren Betrieb zu gewährleisten, ist eine ordnungsgemäße Installation unerlässlich. Der Primärleiter muss durch die Mitte des Kerns verlaufen, um eine ausgewogene Magnetflussverteilung aufrechtzuerhalten.

• Halten Sie den Leiter mittig im Kernfenster
• Lassen Sie den Sekundärkreis während des Betriebs nicht offen
• Sorgen Sie für eine zuverlässige Erdung des Sekundäranschlusses
• Verwenden Sie für die mechanische Stabilität isolierte Montageteile

Leistungsvorteile

Im Vergleich zu herkömmlichen Stromwandlern bietet der Durchgangskern-Stromwandler eine verbesserte Betriebseffizienz und Langzeitstabilität in elektrischen Messsystemen.

• Hohe Messgenauigkeit mit stabiler linearer Reaktion
• Geringer Kernverlust und verbesserte elektromagnetische Leistung
• Epoxidharzisolierung für verbesserte Umweltbeständigkeit
• Kompaktes Design, geeignet für begrenzten Installationsraum
• Lange Lebensdauer bei minimalem Wartungsaufwand

FAQ

F1: Was ist die Hauptfunktion dieses Produkts?
A: Es wird zur Strommessung und zum Schutz in elektrischen Systemen verwendet, insbesondere in Verteilungs- und Messanwendungen.

F2: Kann es installiert werden, ohne das System herunterzufahren?
A: Ja, das Split-Core-Design ermöglicht die Installation ohne Abtrennen des Primärleiters.

F3: Mit welchen Systemen ist es kompatibel?
A: Es eignet sich für Nieder- und Mittelspannungsschaltanlagen, einschließlich RMU und Schalttafeln.

F4: Wie hoch ist der Isolationsgrad?
A: Das Isolationsniveau ist für industrielle Verteilungsumgebungen ausgelegt und gewährleistet einen sicheren Betrieb unter Nennspannungsbedingungen.

F5: Kann es im Freien verwendet werden?
A: Es ist hauptsächlich für den Innenbereich konzipiert; Für die Installation im Freien ist ein zusätzliches Schutzgehäuse erforderlich.

F6: Wie oft ist eine Wartung erforderlich?
A: Unter normalen Betriebsbedingungen ist eine regelmäßige Inspektion ausreichend, eine häufige Wartung ist nicht erforderlich.

Schlussbemerkung: Dieser Durchgangskern-Stromwandler ist für einen langfristig stabilen Betrieb in modernen Stromverteilungssystemen ausgelegt und gewährleistet eine zuverlässige Mess- und Schutzleistung.
