In Öl getauchter elektromagnetischer Spannungstransformator

Anqiang Power präsentiert seine leistungsstarkeIn Öl getauchter elektromagnetischer SpannungstransformatorEntwickelt für zuverlässige Messung und Schutz in Mittel- und Hochspannungsnetzen. Die JDX-Serie wurde für 66-KV-, 110-KV- und 220-KV-Netzwerke entwickelt und unterstützt einen stabilen Betrieb in Umspannwerken, Übertragungsleitungen und industriellen Verteilungssystemen. Sein internes Isolationssystem verfügt über eine abgestufte kapazitive Struktur, um eine gleichmäßige elektrische Feldverteilung und langfristige Betriebsstabilität unter anspruchsvollen Netzbedingungen zu gewährleisten.

Dieses Produkt wird häufig in Energieübertragungsumgebungen eingesetzt, in denen genaue Spannungsmessungen und Systemschutz erforderlich sind. Mit optimiertem Ölisolationsdesign und verstärkter mechanischer Struktur gewährleistet das Gerät eine konstante Leistung auch bei schwankender Last und Umweltbelastung.

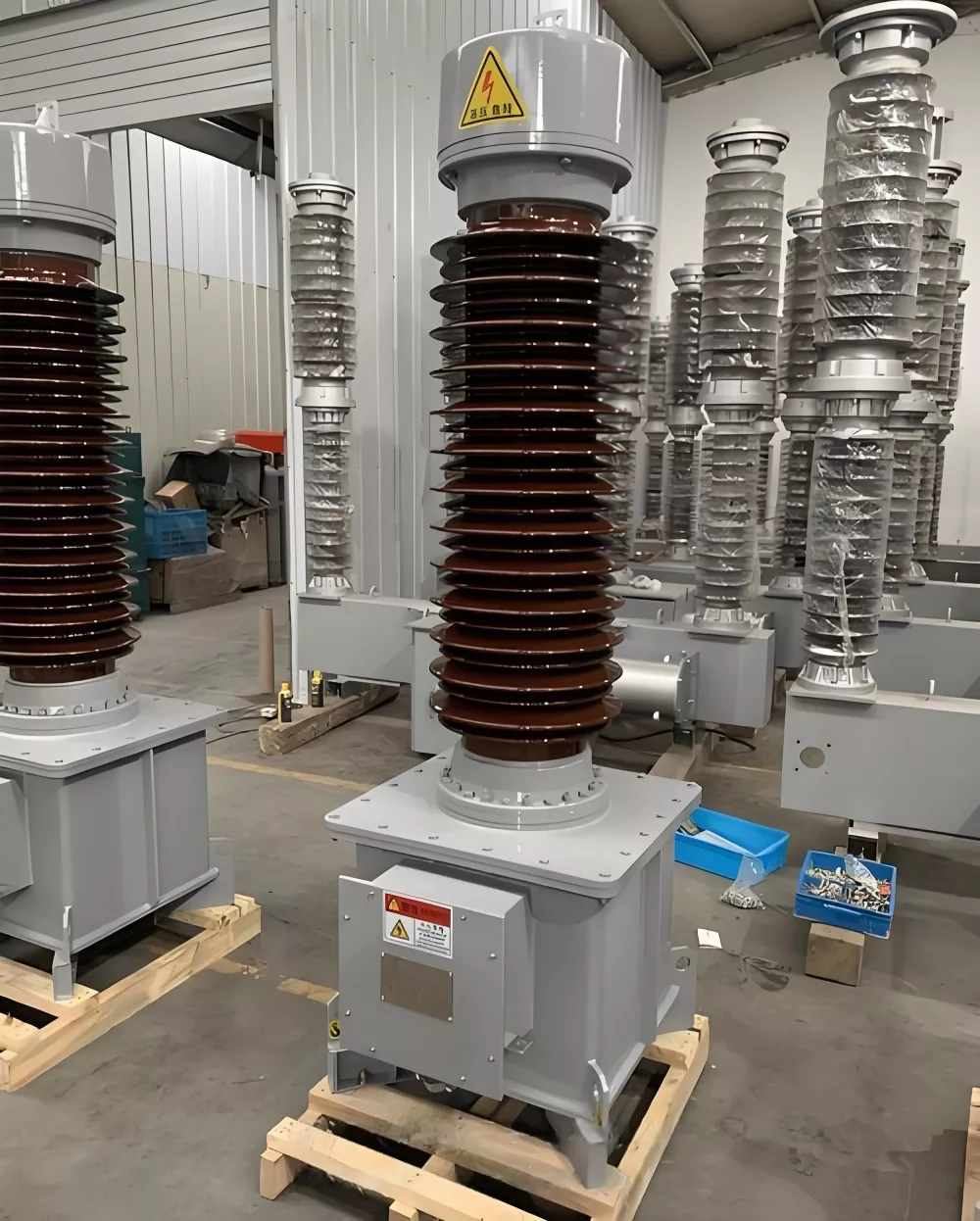

Produktbildanzeige

Kernstruktur und Designvorteile

DerIn Öl getauchter elektromagnetischer Spannungstransformatorverfügt über eine versiegelte Öltankstruktur in Kombination mit einem Expansionssystem aus Edelstahl, um einen stabilen Innendruck aufrechtzuerhalten. Der Ölstand kann durch ein spezielles Inspektionsfenster visuell überwacht werden, was dem Bediener hilft, die Arbeitsbedingungen ohne Demontage schnell zu beurteilen.

Wichtige freiliegende Metallkomponenten werden mit Feuerverzinkung und Pulverbeschichtung behandelt, um die Korrosionsbeständigkeit zu erhöhen. Die Sekundäranschlüsse sind in einer Schichtkonfiguration angeordnet und trennen Mess- und Schutzwicklungen, um Störungen zu reduzieren und die Messgenauigkeit zu verbessern.

Technische Parameter

Elektrische Leistungsparameter der JDX-Serie für verschiedene Spannungsebenen:

Anwendungsszenarien

In modernen Energiesystemen ist dieIn Öl getauchter elektromagnetischer Spannungstransformatorwird typischerweise in Umspannwerken im Freien, Übertragungskorridoren und Hochspannungsverteilungsstationen eingesetzt. Es unterstützt eine präzise Spannungsmessung zur Umsatzmessung und zum Relaisschutz und gewährleistet so einen stabilen Netzbetrieb unter komplexen Lastbedingungen.

Das Design eignet sich besonders für Umgebungen, die eine hohe Isolationszuverlässigkeit erfordern, wie z. B. Umspannwerke, Industriekraftwerke und regionale Stromnetze.

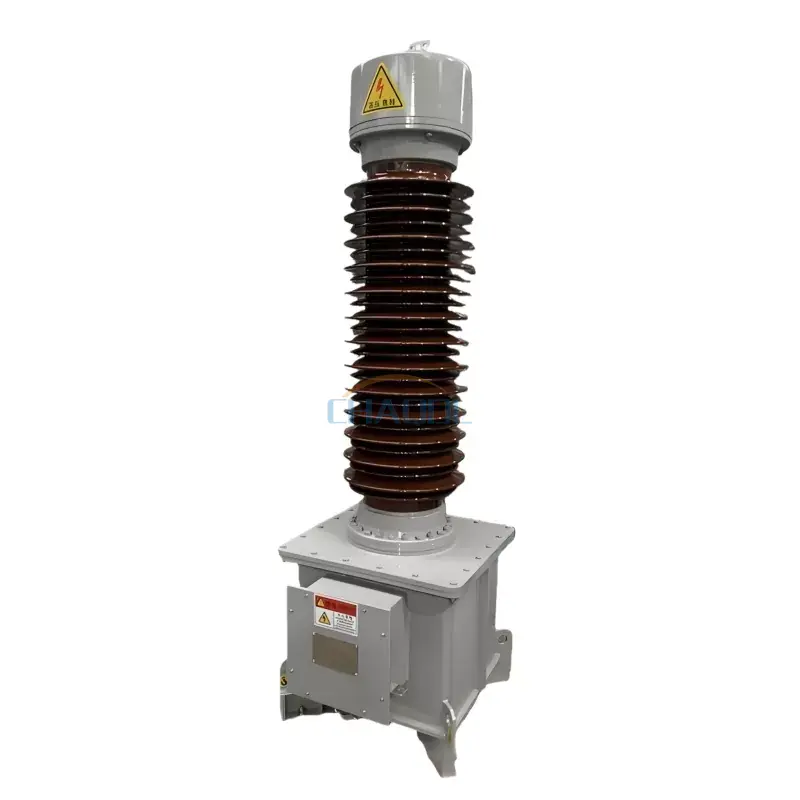

Produkterscheinungsdiagramm

Installationshinweise

Stellen Sie vor der Inbetriebnahme die korrekte Erdung sicher und überprüfen Sie die Polarität der Sekundärverkabelung. Der Transformator sollte auf einem stabilen Fundament mit ausreichend Abstand installiert werden, um den Isolationsabstand und den sicheren Betrieb aufrechtzuerhalten. Im Langzeitbetrieb wird eine routinemäßige Kontrolle des Ölstands und des Dichtungszustands empfohlen.

FAQ

F1: Für welche Systeme ist dieser Spannungswandler geeignet?
A: Es wird üblicherweise in 66-kV- bis 220-kV-Stromübertragungs- und -verteilungssystemen zur Messung und zum Schutz verwendet.

F2: Kann es im Freien verwendet werden?
A: Ja, die Struktur ist für Umspannwerke im Freien mit Korrosionsschutz und versiegelter Isolationsleistung konzipiert.

F3: Wie hoch ist der Wartungsbedarf?
A: Für einen stabilen Langzeitbetrieb werden eine regelmäßige Kontrolle des Ölstands und ein Festziehen der Anschlüsse empfohlen.

F4: Unterstützt es verschiedene Genauigkeitsklassen?
A: Ja, für Mess- und Schutzanwendungen stehen mehrere Genauigkeitskombinationen zur Verfügung.

F5: Wie wird die Isolationsleistung sichergestellt?
A: Das Gerät verwendet eine Ölisolierung mit kapazitiver Abstufung, um eine gleichmäßige elektrische Feldverteilung aufrechtzuerhalten.

F6: Wie hoch ist die Lebensdauer?
A: Unter normalen Betriebsbedingungen unterstützt es einen langfristigen Betrieb mit minimaler Verschlechterung.
