Eine zuverlässige Mittelspannungsverteilung hängt von sicherem Schalten, effektivem Einspeisemanagement und zuverlässiger Außenausrüstung ab.Anqiang Machtliefert die24kV-Lasttrennschalter SF6 für Mastmontage, konzipiert für Freileitungs-Stromverteilungsnetze, die zuverlässige Lastschaltung, flexiblen Betrieb und praktische Integration in Verteilungsautomatisierungssysteme erfordern. Das Verständnis des Funktionsprinzips, der technischen Spezifikationen und Installationsanforderungen hilft Versorgungsunternehmen, Industriebetreibern und Elektroinstallateuren, fundierte Kaufentscheidungen zu treffen.
Ein mastmontierter 24-kV-SF6-Lasttrennschalter ist ein Mittelspannungsschaltgerät für den Außenbereich, das Schwefelhexafluorid (SF6) zur Isolierung und Lichtbogenlöschung verwendet. Auf einem Strommast installiert, hilft es Betreibern, den Laststrom zu steuern, Freileitungen in überschaubare Abschnitte zu unterteilen und geplante Schaltvorgänge zu unterstützen. Die Anqiang Power FLW34-24-Serie ist mit einem Nennstrom von 630 A, Spannungsoptionen von 11 kV, 24 kV und 33 kV sowie manuellen, elektrischen und ferngesteuerten Betriebsoptionen aufgeführt. In diesem Leitfaden werden das Funktionsprinzip, die wichtigsten technischen Parameter, Anwendungen, Auswahlkriterien und Wartungsaspekte für Verteilungsnetzprojekte erläutert.
Ein 24-kV-Lasttrennschalter SF6 für die Mastmontage ist ein Schaltgerät für den Außenbereich, das in Mittelspannungs-Freileitungsverteilungsnetzen verwendet wird. Sein Hauptzweck besteht darin, bestimmte Lastströme unter den Nennbetriebsbedingungen zu erzeugen und zu unterbrechen. Durch die Möglichkeit einer kontrollierten Umschaltung an ausgewählten Punkten entlang einer Einspeisung hilft es Versorgungsunternehmen, die Stromverteilung zu verwalten und Abschnitte für Betriebszwecke zu isolieren.
Der Begriff beschreibt drei wichtige Merkmale:

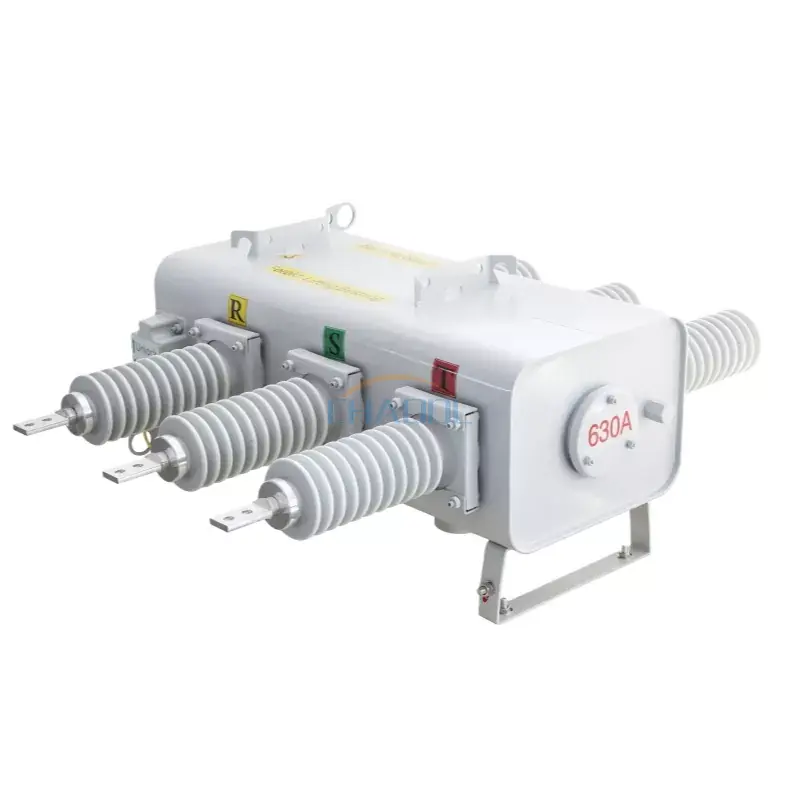

Das Produkt Anqiang Power FLW34-24 ist für die Nennspannungsoptionen 11 kV, 24 kV und 33 kV mit einem Nennstrom von 630 A gelistet. Die geeignete Konfiguration muss entsprechend den elektrischen Anforderungen des Netzwerks und den vom Hersteller bestätigten Produktbewertungen ausgewählt werden.
Im Gegensatz zu einem einfachen Trennschalter ist ein Lasttrennschalter darauf ausgelegt, einen bestimmten Laststrom zu unterbrechen. Allerdings sollte er nicht automatisch als Leistungsschalter betrachtet werden, der jeden Kurzschlussstrom unterbrechen kann. Der erforderliche Fehlerschutz muss durch ein abgestimmtes Schutzsystem und geeignete Geräte gewährleistet sein.
Das Funktionsprinzip kombiniert mechanische Kontaktbewegung mit der elektrischen Isolierung und den lichtbogenlöschenden Eigenschaften von SF6-Gas. Wenn sich die Kontakte unter Strom trennen, kann sich zwischen ihnen ein Lichtbogen bilden. Die Schaltkammer dient dazu, diesen Lichtbogen unter den spezifizierten Betriebsbedingungen des Geräts zu kontrollieren und zu löschen.
Wenn der Schalter geschlossen ist, stellen seine leitenden Kontakte den vorgesehenen Strompfad bereit. Der Strom fließt durch den Freileitungsverteilerkreis zu nachgeschalteten Transformatoren, Industrieanlagen, Gewerbegebäuden oder anderen angeschlossenen Verbrauchern.
Wenn ein autorisierter Schaltvorgang erforderlich ist, bewegt der Betätigungsmechanismus die Kontakte. Das auf SF6 basierende Unterbrechungssystem hilft, den bei der Kontakttrennung erzeugten Lichtbogen zu löschen, sofern der Strom und die Schaltbedingungen innerhalb der Nennleistung des Geräts bleiben.
Betreiber können strategisch platzierte Schalter verwenden, um eine Verteilereinspeisung in Abschnitte zu unterteilen. Diese Anordnung unterstützt geplante Wartung, Lastübertragung und die Isolierung bestimmter Netzwerkabschnitte. Die tatsächliche Fehlerisolierung hängt vom Schutzschema, der Fehlererkennung, der Schaltsequenz und der Koordination mit vor- und nachgeschalteten Geräten ab.
Abhängig von der gewählten Konfiguration kann der Schalter eine manuelle, elektrische oder ferngesteuerte Bedienung unterstützen. Wenn kompatible Controller und Kommunikationsschnittstellen enthalten sind, kann es auch Teil eines Verteilungsautomatisierungssystems sein.
Für zusätzliche Ausstattungsoptionen können Käufer die Mittelspannungs-Lastschalter-Produktpalette von Anqiang Power erkunden und verschiedene Schaltanordnungen vergleichen, bevor sie eine Projektspezifikation festlegen.
Technische Parameter bestimmen, ob ein Switch für ein bestimmtes Netzwerk geeignet ist. Die folgende Tabelle fasst die wichtigsten veröffentlichten Spezifikationen für das Produkt Anqiang Power FLW34-24/630-20 zusammen. Die Werte sollten vor der Beschaffung anhand des aktuellen Datenblatts und der genehmigten Konfiguration überprüft werden.
| Parameter | Veröffentlichte Spezifikation | Überlegungen zur Auswahl |
|---|---|---|
| Produktmodell | FLW34-24 / FLW34-24/630-20 | Bestätigen Sie die genaue Modellbezeichnung im Angebot und Datenblatt. |
| Nennspannungsoptionen | 11kV, 24kV, 33kV | Passen Sie die gewählte Variante an die Netzspannung und die Isolationsanforderungen an. |
| Nennstrom | 630A | Überprüfen Sie den Dauerlaststrom und die erwarteten Betriebsbedingungen. |
| Nennfrequenz | 50/60Hz auf der Produktseite angegeben | Bestätigen Sie die zutreffende Frequenz für die bestellte Konfiguration. |
| Spitzenstromfestigkeit | 50kA | Überprüfen Sie die Testbasis, die Dauer und die Koordination mit den Systemfehlerstufen. |
| Bewerteter Kurzzeitstrom | 20/4kA/s wie aufgeführt | Fordern Sie eine Klarstellung der Notation und ihrer anwendbaren Dauer an. |
| Bewerteter Lade- und Abschaltstrom des Kabels | 25A | Bestätigen Sie die Eignung für die jeweilige Kabelschaltaufgabe. |
| Bewerteter Leitungslade- und -unterbrechungsstrom | 16A | Überprüfen Sie die vorgesehene Freileitungsschaltanwendung. |
| Mechanischer Betrieb | 6.000 Operationen gelistet | Überprüfen Sie die Testbedingungen und den Wartungsplan. |
| Relative Gasleckrate | Nicht mehr als 1 % pro Jahr, wie aufgeführt | Bestätigen Sie den anwendbaren Standard und die Messmethode. |
| Gehäuse- und Controller-Schutz | IP44 gelistet | Bewerten Sie die Exposition, die Platzierung des Schranks und zusätzliche Umweltschutzanforderungen. |
Wichtiger Spezifikationshinweis:Die veröffentlichte Parameterliste enthält abgekürzte oder möglicherweise mehrdeutige Einträge, einschließlich der Frequenznotation und der Kurzzeitstromnotation. Diese Werte sollten ohne Bestätigung von Anqiang Power nicht als verifizierte Testergebnisse interpretiert werden. Insbesondere ist die Spitzenfestigkeit nicht dasselbe wie die Nennausschaltleistung bei Kurzschlüssen.
Fordern Sie für die Projektdokumentation auch die entsprechenden Typprüfberichte, Isolationswerte, Antriebsdetails, Steuerspannung, Klemmenanordnung und Installationszeichnungen an. Diese Dokumente helfen Ingenieuren dabei, die komplette Schaltbaugruppe zu bewerten, anstatt sich auf eine einzelne Gesamtbewertung zu verlassen.
Bei korrekter Auslegung und Wartung bietet ein SF6-Lasttrennschalter mehrere praktische Vorteile für Freileitungsverteilungssysteme.
Bei Mastmontagekonstruktionen werden Schaltgeräte direkt auf der Verteilerstruktur platziert. Dies kann den Bedarf an zusätzlichem Platz auf Bodenhöhe reduzieren und Einspeisungsanordnungen unterstützen, bei denen ein spezieller elektrischer Innenraum unpraktisch ist.
SF6 hat starke dielektrische Eigenschaften und wird häufig in elektrischen Hochspannungsgeräten verwendet. Innerhalb einer ordnungsgemäß konstruierten Schaltkammer unterstützt es die Isolations- und Lichtbogenlöschleistung. Die tatsächliche Schaltfähigkeit hängt von der Kontaktkonstruktion, dem Gaszustand, dem Betätigungsmechanismus und der Nennleistung ab.
Manuelle, motorisierte und ferngesteuerte Optionen können unterschiedliche betriebliche Anforderungen erfüllen. Die Fernumschaltung kann die Notwendigkeit von Vor-Ort-Besuchen während der routinemäßigen Neukonfiguration des Netzwerks reduzieren, sofern das Steuerungssystem und die Kommunikationsinfrastruktur ordnungsgemäß implementiert sind.
Bei Integration mit kompatiblen Steuerungen und Überwachungssystemen kann ein am Mast montierter Schalter zum automatisierten Feeder-Management beitragen. Ingenieure sollten vor der Bestellung Kommunikationsprotokolle, Hilfsstromanforderungen, Steuerlogik und Verriegelungsanordnungen bestätigen.
Eine abgedichtete Schaltkammer kann die Exposition interner Komponenten gegenüber externen Verunreinigungen begrenzen. Dennoch bedeutet ein geringerer Wartungsaufwand nicht unbedingt einen wartungsfreien Betrieb. Mechanische Verbindungen, Steuerkreise, Isolationskomponenten und gasbezogene Parameter müssen weiterhin gemäß den Anweisungen des Herstellers überprüft werden.
Ein weiterer Aspekt ist die Verantwortung für die Umwelt. Da SF6 ein starkes Treibhausgas ist, sollten Gerätebesitzer Maßnahmen zur Leckagevermeidung, zur Gasrückgewinnung und zur konformen Handhabung am Ende ihrer Lebensdauer ergreifen. Abhängig von den örtlichen Vorschriften und den Nachhaltigkeitszielen des Projekts können auch alternative Isolierungstechnologien eine Bewertung wert sein.
Ein mastmontierter 24-kV-SF6-Lasttrennschalter eignet sich für Verteilungsanwendungen im Freien, wenn seine elektrischen Nennwerte und Umgebungsspezifikationen mit der Installation übereinstimmen.
Die Anwendungseignung hängt von mehr als der Nennspannung ab. Kurzschlussniveaus, Schaltaufgaben, Umgebungstemperatur, Höhe, Verschmutzungsgrad, Windlast, Montagestärke und erforderliche Steuerfunktionen müssen alle bewertet werden.
Beschaffungsteams sollten die gesamte Betriebsumgebung bewerten, anstatt ein Gerät nur auf der Grundlage von Spannung und Strom auszuwählen. Eine strukturierte Überprüfung kann Spezifikationslücken schließen und kostspielige Änderungen während der Installation vermeiden.
Käufer, die Schaltgeräte vergleichen, sollten auch den Unterschied zwischen einem Lastschalter und einem Leistungsschalter verstehen. Ein Lastschalter übernimmt bestimmte normale Schaltaufgaben, während ein Leistungsschalter mit geeigneter Nennleistung dafür ausgelegt ist, Fehlerströme innerhalb seiner angegebenen Schaltleistung zu unterbrechen. Das Systemschutzdesign bestimmt, welche Geräte erforderlich sind und wie sie zusammenarbeiten.
Für den sicheren Betrieb von Mittelspannungsgeräten im Freien ist die korrekte Installation von entscheidender Bedeutung. Die Installation und Inbetriebnahme sollte von qualifiziertem Elektropersonal nach genehmigten Verfahren durchgeführt werden, wobei der Stromkreis isoliert und alle relevanten Sicherheitskontrollen vorhanden sein müssen.
Die Wartungsintervalle sollten den Anweisungen des Herstellers, den geltenden elektrischen Vorschriften und der tatsächlichen Betriebsumgebung entsprechen. Die Inspektionshäufigkeit muss möglicherweise erhöht werden, wenn die Ausrüstung Unwettern, starker Verschmutzung, häufigem Schalten oder anormalen Betriebsbedingungen ausgesetzt ist.
Der Umgang mit SF6 muss von geschultem Personal unter Verwendung geeigneter Geräte und Verfahren durchgeführt werden. Entlüften Sie niemals absichtlich Gas als routinemäßige Wartungsmaßnahme. Befolgen Sie die geltenden Umweltanforderungen für die Erkennung, Wiederherstellung, Lagerung und Entsorgung von Lecks.
Seine Hauptfunktion besteht darin, bestimmte Lastströme in einem Mittelspannungsverteilungsnetz im Freien herzustellen und zu unterbrechen. Es unterstützt auch die Aufteilung von Zuleitungen und kontrollierte Schaltvorgänge. Der Fehlerschutz muss durch ein entsprechend abgestimmtes Schutzsystem gewährleistet sein.
Die veröffentlichten Produktinformationen geben einen Nennstrom von 630A an. Käufer sollten vor dem Kauf die genaue bestellte Konfiguration und die entsprechenden technischen Bewertungen bestätigen.
Ja, der Remote-Betrieb wird als Produktkonfigurationsoption unterstützt. Für das Projekt sollten die erforderliche Steuerung, Hilfsstromversorgung, Kommunikationsschnittstellen und Automatisierungskompatibilität bestätigt werden.
Nein. Ein Lasttrennschalter ist dafür ausgelegt, bestimmte Lastströme zu unterbrechen, während ein Leistungsschalter dafür ausgelegt ist, Fehlerströme innerhalb seiner Nennausschaltleistung zu unterbrechen. Die richtige Geräteanordnung hängt von der Netzwerkschutzstudie und den geltenden Standards ab.
Anqiang Macht listet Optionen mit Nennspannungen von 11 kV, 24 kV und 33 kV auf. Die verfügbare Konfiguration, die Isolationsanforderungen und die Maßangaben sollten beim Hersteller überprüft werden.
Ja. Obwohl die abgedichtete Gaskammer die Belastung durch externe Kontamination verringern kann, bleiben regelmäßige Inspektionen erforderlich. Die Wartung sollte den vom Hersteller angegebenen Betriebsmechanismus, Isolierkomponenten, Steuersystem und Gaszustand umfassen.
Geben Sie die Systemspannung, den Nennstrom, die Frequenz, die Installationsumgebung, den erforderlichen Betriebsmodus, die Steuerspannung, die Menge, die geltenden Normen und den Projektstandort an. Einliniendiagramme, Montageanforderungen und etwaige besondere Umgebungsbedingungen können dem Lieferanten dabei helfen, die geeignete Konfiguration zu bestätigen.
Ein mastmontierter 24-kV-SF6-Lasttrennschalter kann eine wichtige Rolle in der modernen Mittelspannungsverteilung spielen, indem er eine kontrollierte Lastschaltung ermöglicht, die Aufteilung der Einspeisung unterstützt und Optionen für den lokalen oder ferngesteuerten Betrieb bietet. Seine Wirksamkeit hängt von der richtigen elektrischen Auswahl, einem koordinierten Fehlerschutz, einer geeigneten Installation und einer verantwortungsvollen langfristigen Wartung ab.
Anqiang Macht bietet die FLW34-24-Serie für Verteilungsprojekte an, die mastmontierte Schaltgeräte erfordern, mit veröffentlichten 630-A-Nennstromspezifikationen und mehreren Spannungsoptionen. Bevor Sie eine Bestellung aufgeben, überprüfen Sie das technische Datenblatt, die Betriebskonfiguration, die Umweltverträglichkeit und die relevante Testdokumentation. Wenn Sie eine Modernisierung Ihres Versorgungsnetzes, ein industrielles Vertriebsprojekt oder eine Installation der Vertriebsautomatisierung planen, lesen Sie die Produktdetails undKontaktieren Sie unsum Ihre Spannungsanforderungen, technischen Spezifikationen und Anpassungsbedürfnisse mit dem Anqiang Power-Team zu besprechen.
