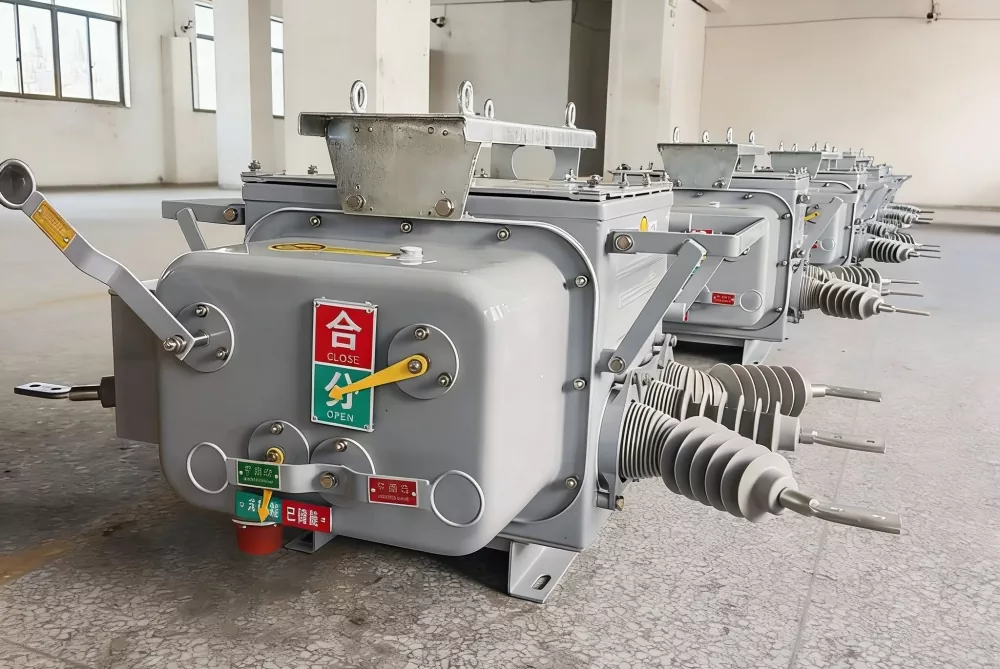

12-kV-Leistungsschalter für die Mastmontage im Außenbereich

Model:ZW20-12F

Anqiang Power ist ein chinesischer Hersteller von 12-kV-Leistungsschaltern für die Mastmontage im Freien. Dieses an Masten montierte Stromverteilungsgerät für den Außenbereich hat eine Nennspannung von 12 kV und wird mit dreiphasigem Wechselstrom von 50 Hz betrieben. Bei Verwendung mit einer Steuerung verfügt es über hervorragende Wiedereinschaltfähigkeiten und erfüllt die Anforderungen von Verteilungsautomatisierungssystemen. Es wird hauptsächlich zum Ein- und Ausschalten von Lastströmen und Kurzschlussströmen in 10-kV-Stromversorgungssystemen sowie in Umspannwerken und Verteilungssystemen von Industrie- und Bergbauunternehmen verwendet.

Anfrage absenden

Produktbeschreibung

Anqiang Machtpräsentiert die ZW20-12F-Serie, eine nächste Generation12-kV-Leistungsschalter für die Mastmontage im AußenbereichEntwickelt für Dreiphasen-Wechselstrom-50-Hz-Freileitungsverteilungssysteme. Dieser Leistungsschalter wurde mit fortschrittlicher Vakuumunterbrechungstechnologie und einem SF6-gasdichten Gehäuse (Null-Überdruck-Design) entwickelt und integriert nahtlos die Funktionen eines Vakuum-Leistungsschalters, eines Wiedereinschalters und eines Trennschalters. Ganz gleich, ob Sie ein ländliches Elektrifizierungsnetz, ein Verteilungssystem für Industrieparks oder ein Smart-Grid-Automatisierungsprojekt betreiben, der ZW20-12F bietet zuverlässigen Fehlerschutz und Fernsteuerungsfunktionen.

ZW20-12F im Vergleich zum herkömmlichen Outdoor-Leistungsschalter

ZW20-12F Outdoor-Leistungsschalter

Fortschrittliches Mastmontage-Design

✓ SF6-Gas Nulldruck– Sicher und umweltfreundlich
✓ Luftfahrtstecker für Sekundärverkabelung– Einfache Controller-Integration
✓ Wartungsfreie, versiegelte Struktur
✓ Entwickelt für Distributionsautomatisierungssysteme (DA).

Traditioneller Breaker

Konventioneller Öl-/SF6-Hammer

✓ Erfordert regelmäßige Wartung
✓ Betrieb mit höherem Gasdruck
✓ Sperrige Steuerverkabelung
✓ Eingeschränkte Wiedereinschaltfunktion

📍 Anwendungs- und Auswahlleitfaden: Szenarien aus der Praxis

✅ Szenario 1: 10-kV-Elektrifizierungsnetz für den ländlichen Raum (Freileitungen)
VerwendenZW20-12Fals Hauptschutzgerät auf Nebenleitungen. Mit der automatischen Wiedereinschaltsteuerung werden vorübergehende Fehler behoben und Ausfallzeiten verkürzt. Der Luftfahrtstecker vereinfacht die Feldverkabelung.

✅ Szenario 2: Industriepark-Verteilungssystem
Der ZW20-12F verarbeitet Lastströme von 630/1000 A und unterbricht Kurzschlussfehler bis zu 25 kA. Sein wartungsfreies Design reduziert die Betriebskosten für die Stromverteilung in Fabriken.

✅ Szenario 3: Smart Grid-Automatisierung (Einspeiseautomatisierung)
In Verbindung mit einem Feeder-Automatisierungscontroller unterstützt der ZW20-12F Fernüberwachung, Fehlerisolierung und Servicewiederherstellung – ideal für moderne Verteilungsautomatisierungsprojekte.

📋 Technische Spezifikationen – Typgeprüft (GB/T 1984 / IEC 62271-100)

Projekt	Parameterwert
Nennspannung	12kV
Nennfrequenz	50Hz
Nennstrom	630/1000 A
Bemessungskurzschlussausschaltstrom	20/25 kA
Bewerteter Spitzenstrom	50/63 kA
Bewerteter Kurzzeitstrom	20/25 kA
Bemessungskurzschluss-Einschaltstrom	50/63 kA
Bewerteter Betriebsablauf	Öffnen – 0,3 Sekunden – Schließen – 180 Sekunden – Öffnen – Schließen
Mechanisches Leben	10.000 Mal
Bemessungsstrom-Ausschaltzyklen	10.000 Mal
Bewertetes Kurzschlussausschaltvermögen	30 Mal
Nenndruck für SF6-Gas	0 MPa

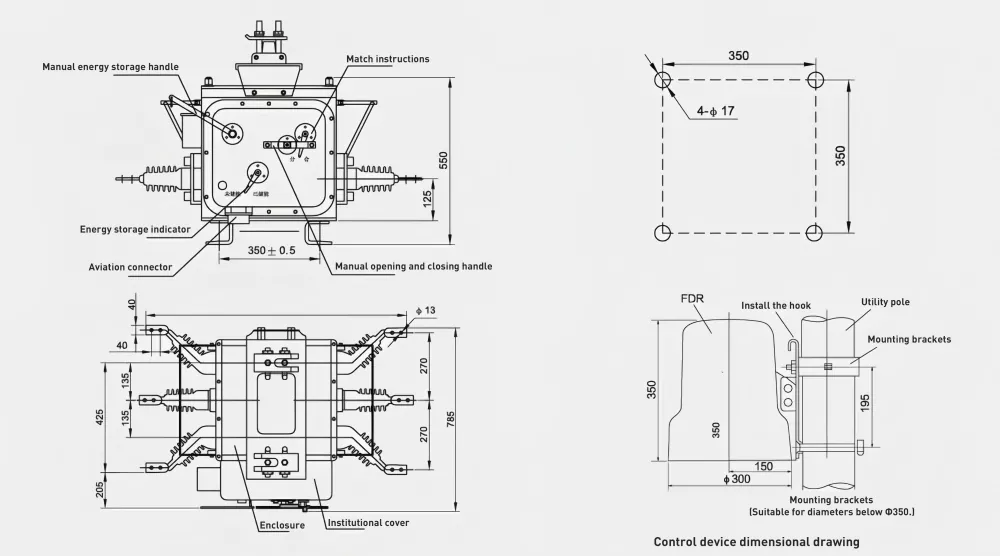

📐 Produktabmessungen und Komponentenaufschlüsselung

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Mechanischer Aufbau– 1. Vakuum-Unterbrecher, 2. Federantriebsmechanismus, 3. Stromwandler, 4. SF6-abgedichtetes Gehäuse, 5. Luftfahrtstecker (Sekundärsteuerung), 6. Handbetätigungsgriff, 7. Erdungsklemme, 8. Mastmontagehalterung, 9. Lichtbogenkammer.

Der ZW20-12F verfügt über akompaktes, leichtes Designdas direkt auf Betonmasten montiert wird. DerLuftfahrtsteckervereinfacht die Feldverkabelung zwischen dem Leistungsschalter und der intelligenten Steuerung und verkürzt die Installationszeit im Vergleich zu herkömmlichen Klemmenblöcken erheblich.

🏭 Warum Anqiang Power? – Ihr zuverlässiger Partner für Freiluft-Leistungsschalter

Direkt ab Werk– Kein Zwischenhändler, besserer Preis und bessere Lieferzeit (15–25 Tage).
Typgeprüft– GB/T 1984, IEC 62271-100, vollständig zertifiziert.
Anpassung bereit– Controller-Integration, spezielle Stromwerte, OEM-Branding.
Globale Referenzen– Lieferung nach Südostasien, Naher Osten, Afrika und Südamerika.

📌 Echte Projektreferenzen:

✅ Indonesien– Über 500 ZW20-12F-Einheiten im Einsatz bei ländlichen Elektrifizierungsprojekten in Java und Sumatra (2023–2025).

✅ Philippinen– 300 Sätze ZW20-12F mit automatischen Wiedereinschaltsteuerungen wurden an NGCP für die Aufrüstung der 10-kV-Abzweigautomatisierung geliefert.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen ZW20-12F und herkömmlichen Outdoor-Leistungsschaltern?
A: ZW20-12F verfügt über ein SF6-Gas-Nulldruck-Design (sicher und umweltfreundlich), einen Luftfahrtanschluss für eine einfache Controller-Integration und eine wartungsfreie, versiegelte Struktur. Herkömmliche Leistungsschalter erfordern eine regelmäßige Wartung und verfügen über eine komplexere Verkabelung.

F2: Kann dieser Leistungsschalter mit einer automatischen Wiedereinschaltsteuerung verwendet werden?
A: Ja. Der ZW20-12F ist für die Vertriebsautomatisierung konzipiert. In Verbindung mit einer Wiedereinschaltsteuerung unterstützt es die automatische Fehlerbeseitigung und mehrere Wiedereinschaltsequenzen (Öffnen – 0,3 s – Schließen – 180 s – Öffnen – Schließen).

F3: Wie hoch ist die mechanische Lebensdauer des ZW20-12F?
A: 10.000 mechanische Betätigungen unter normalen Betriebsbedingungen dank des robusten Federantriebsmechanismus und des versiegelten Vakuumunterbrechers.

F4: Ist der Leistungsschalter wartungsfrei? Was bedeutet das?
A: Ja. Das SF6-Gas ist bei einem Überdruck von Null abgedichtet, sodass kein regelmäßiges Nachfüllen des Gases erforderlich ist. Die Vakuumschaltröhre erfordert keine Kontaktwartung. Dies reduziert die Betriebskosten erheblich.

F5: Bieten Sie OEM/ODM-Service an?
A: Absolut. Wir bieten individuelles Branding, spezifische aktuelle Nennkonfigurationen und Controller-Integration. Vorproduktionsmuster sind mit einer Vorlaufzeit von 7–10 Tagen verfügbar.

📩 Benötigen Sie eine individuelle Lösung oder Preisliste?

Teilen Sie uns Ihren Nennstrom, Ihre Anforderungen an die Steuerung und Ihre Zielmenge mit. Wir werden innerhalb von 24 Stunden antworten.

Angebot anfordern →

E-Mail: sales@anqiangpower.com | WhatsApp:8615057324888
