Wie verbessert ein Instrumententransformator die Sicherheit elektrischer Systeme?

Abstrakt: Instrumententransformatorensind wichtige Komponenten in modernen elektrischen Systemen. Sie erhöhen die Sicherheit, gewährleisten genaue Messungen und schützen Geräte vor Hochspannungsrisiken. In diesem Artikel werden die Funktionsweise von Messwandlern, ihre Vorteile, Typen, Installationstipps und gängige Vorgehensweisen zur Fehlerbehebung untersucht und Lösungen für reale Herausforderungen bereitgestellt, mit denen Elektroingenieure und Facility Manager konfrontiert sind.

Inhaltsverzeichnis

• Einführung
• Was ist ein Instrumententransformator?
• Arten von Instrumententransformatoren
• Vorteile der Verwendung von Instrumententransformatoren
• Installationstipps und Best Practices
• Beheben häufiger Probleme
• FAQ
• Fazit & Kontakt

Einführung

Im Bereich der Elektrotechnik sind Sicherheit und Genauigkeit von entscheidender Bedeutung. Hochspannungsanlagen bergen nicht nur Risiken für die Ausrüstung, sondern auch für das Personal. Instrumententransformatoren dienen als schützende Vermittler und reduzieren hohe Spannungs- oder Strompegel auf überschaubare und messbare Werte für Messgeräte, Relais und Überwachungsgeräte. Durch das Verständnis ihrer Rolle können Ingenieure die Systemleistung optimieren und gleichzeitig strenge Sicherheitsstandards einhalten.

Was ist ein Instrumententransformator?

Ein Messwandler ist ein Gerät, das Hochspannung oder Strom auf ein niedrigeres, standardisiertes Niveau reduziert und so eine sichere Messung und Überwachung ermöglicht. Es dient zwei Hauptzwecken:

• Messung:Genaue Darstellung von Spannung und Strom für Messgeräte und Überwachungssysteme.
• Schutz:Schützt Relais und andere Schutzgeräte, indem es sie von Hochspannung isoliert.

Zu den Schlüsselkomponenten gehören:

• Primärwicklung
• Sekundärwicklung
• Kern (magnetisches Material)
• Isoliersystem

Instrumententransformatoren werden in zwei Hauptkategorien eingeteilt:

1. Stromwandler (CTs)
2. Spannungs-/Potentialwandler (VTs/PTs)

Arten von Instrumententransformatoren

Stromwandler (CTs)

Stromwandler sind für die Messung hoher Ströme ausgelegt, indem sie in der Sekundärwicklung einen proportional niedrigeren Strom erzeugen. Zu den wichtigsten Anwendungen gehören:

• Energiemessung
• Überstromschutz
• Überwachung der Stromqualität

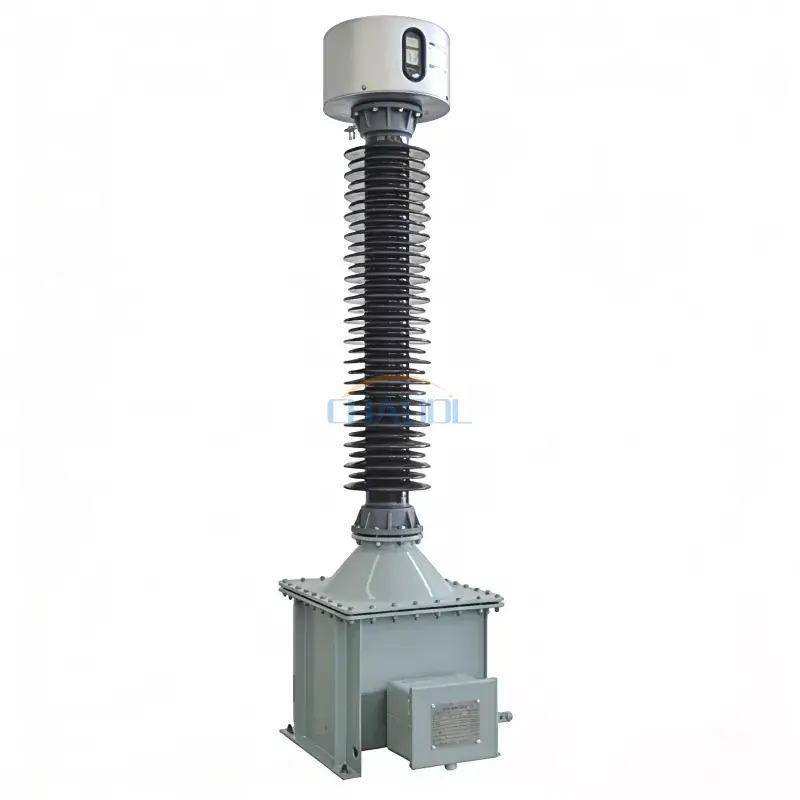

Spannungswandler (VTs/PTs)

Spannungswandler, auch Potenzialwandler genannt, reduzieren die Hochspannung auf ein sichereres, messbares Niveau. Sie sind wichtig für:

• Spannungsmessung
• Relaisbetrieb
• Überwachung des Energiesystems

Vergleichstabelle

Vorteile der Verwendung von Instrumententransformatoren

Instrumententransformatoren bieten zahlreiche Vorteile, darunter:

• Erhöhte Sicherheit:Isoliert Messgeräte und Personal von Hochspannung.
• Genaue Messungen:Ermöglicht präzise Messwerte für Mess- und Steuerungssysteme.
• Systemschutz:Verhindert Schäden an Relais und Überwachungsgeräten.
• Vielseitigkeit:Unterstützt verschiedene Hochspannungsanwendungen in Industrie- und Versorgungssektoren.

Installationstipps und Best Practices

Eine ordnungsgemäße Installation gewährleistet langfristige Zuverlässigkeit und Genauigkeit. Zu den wichtigsten Praktiken gehören:

• Montieren Sie Transformatoren an trockenen, belüfteten Orten
• Sorgen Sie aus Sicherheitsgründen für eine ordnungsgemäße Erdung
• Überprüfen Sie die Polaritätsmarkierungen, um Verdrahtungsfehler zu vermeiden
• Überprüfen Sie regelmäßig, ob sich die Isolierung verschlechtert
• Befolgen Sie die Herstellerrichtlinien für Belastungswerte

Eine ordnungsgemäße Installation verringert außerdem das Risiko von Überhitzung, falschen Messwerten und möglichen Systemausfällen.

Beheben häufiger Probleme

Trotz robuster Bauweise können bei Messwandlern Probleme auftreten. Zu den häufigsten Problemen gehören:

• Falsche Messwerte aufgrund von Fehlern im Sekundärkreis
• Isolationsfehler, der zu Kurzschlüssen führt
• Lose Verbindungen führen zu ungenauen Messungen
• Umweltschäden wie z. B. eindringende Feuchtigkeit

Grundlegende Schritte zur Fehlerbehebung:

1. Überprüfen Sie die Verkabelung und Polaritätsanschlüsse
2. Überprüfen Sie die Isolierung und Erdung
3. Testen Sie sekundäre Strom-/Spannungsausgänge mit kalibrierten Instrumenten
4. Ersetzen Sie beschädigte Einheiten umgehend

FAQ

F: Können Messwandler mit Überlastbedingungen umgehen?

A: Die meisten sind für Nennüberlastungen ausgelegt, eine andauernde Überlastung kann jedoch zu Schäden am Gerät führen. Befolgen Sie stets die Nenngrenzwerte.

F: Wie oft sollten Messwandler getestet werden?

Es werden jährliche Routinetests mit häufigeren Kontrollen in rauen Umgebungen empfohlen.

F: Sind CTs und VTs austauschbar?

Nein, Stromwandler messen den Strom, während Spannungswandler die Spannung messen. Die Verwendung eines Geräts anstelle des anderen kann zu ungenauen Messwerten und Geräteschäden führen.

Fazit & Kontakt

Messwandler sind für sichere und zuverlässige elektrische Systeme von entscheidender Bedeutung. Von der genauen Messung bis zum Geräteschutz kann ihre Rolle nicht genug betont werden. Die Auswahl hochwertiger Transformatoren, deren korrekte Installation und regelmäßige Inspektionen gewährleisten eine optimale Systemleistung.

Für erstklassige Messwandler und fachkundige Beratung,Anqiang Machtist Ihr vertrauenswürdiger Partner.Kontaktieren Sie unsEntdecken Sie noch heute unser gesamtes Produkt- und Lösungsangebot.
