Was ist ein Durchgangskern-Stromwandler?
Ein Durchgangsstromwandler ist ein elektrischer Instrumententransformator, der einen hohen Primärstrom in einen niedrigeren, standardisierten Sekundärstrom umwandelt, der sicher von Messgeräten, Messgeräten und Schutzrelais verwendet werden kann. Anstatt den Messkreis direkt an den Hochstromleiter anzuschließen, verläuft das Primärkabel oder die Sammelschiene durch den Kern des Transformators.

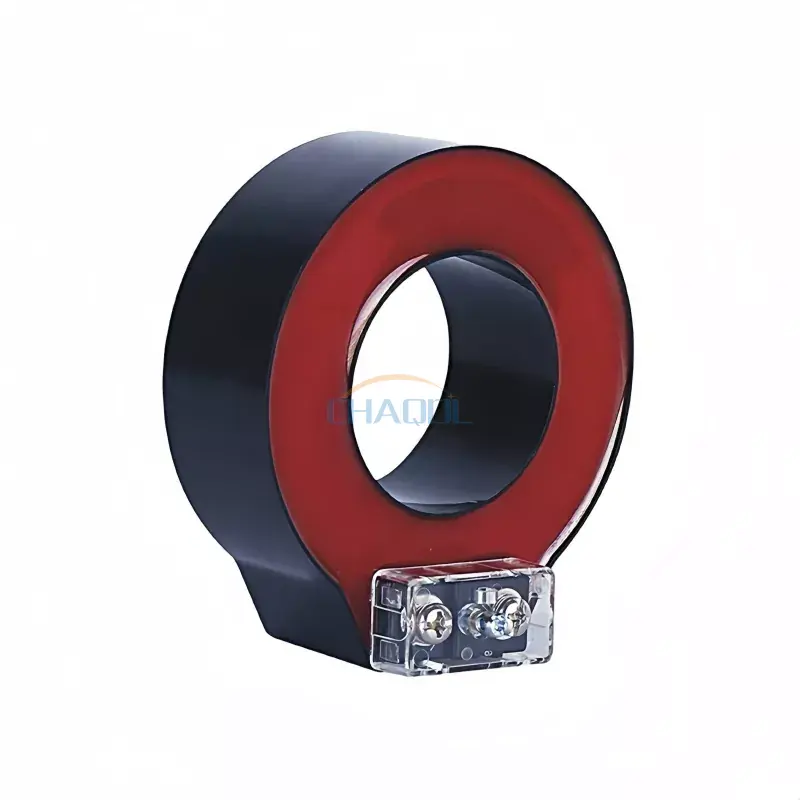

Die LMZC-10-Serie von Anqiang Power ist für Wechselstromsysteme mit Betriebsspannungen unter 35 kV konzipiert. Es kann je nach Projektanforderungen für Anwendungen mit Spannungsebenen wie 10 kV, 24 kV und 35 kV konfiguriert werden. Seine Struktur eignet sich für Anwendungen, bei denen zuverlässige Stromabtastung, Messung und Relaisschutz unerlässlich sind.
Im Gegensatz zu einem herkömmlichen Transformator, der möglicherweise über eine eigene Primärwicklung verfügt, nutzt ein Durchgangskern-Design den durch den Kern verlaufenden Leiter als Primärwindung. Diese Konstruktion kann eine kompakte Lösung für elektrische Verteilungsgeräte bieten und gleichzeitig die Integration in geeignete Systeme vereinfachen.
Wie funktioniert ein Durchgangskern-Stromwandler?
Das Funktionsprinzip basiert auf elektromagnetischer Induktion. Wenn Wechselstrom durch den Primärleiter fließt, erzeugt er ein Magnetfeld um den Leiter. Der magnetische Fluss fließt durch den Kern des Transformators und induziert einen proportionalen Strom in der Sekundärwicklung.
Der resultierende Sekundärstrom ist typischerweise für den Anschluss an Mess- oder Schutzgeräte standardisiert. Für den LMZC-10 umfassen die Sekundärstromoptionen je nach ausgewählter Konfiguration 5 A und 1 A.
Der grundlegende Betriebsablauf lässt sich wie folgt zusammenfassen:
- Das Primärkabel oder die Sammelschiene führt den Systemstrom.
- Der Primärleiter verläuft durch den Magnetkern.
- Wechselstrom erzeugt einen magnetischen Fluss im Kern.
- Die Sekundärwicklung reagiert auf den magnetischen Fluss.
- Der Mess- oder Schutzschaltung wird ein reduzierter Sekundärstrom zugeführt.
- Angeschlossene Geräte nutzen das Signal für Überwachungs-, Mess- oder Schutzfunktionen.
Diese Anordnung trennt den Messkreis vom primären Stromleiter und macht die Stromüberwachung in vielen Verteilungsanwendungen praktischer.
Was ist der strukturelle Entwurf?
Die Transformatorkonstruktion hat direkten Einfluss auf die Messstabilität, die Isolationsleistung, die Umweltbeständigkeit und die Lebensdauer. Der LMZC-10 verwendet einen toroidalen Siliziumstahlkern in Kombination mit einer Epoxidharz-Gussisolierung.
Kern und Magnetkreis
Der toroidale Siliziumstahlkern sorgt für den für die elektromagnetische Induktion erforderlichen magnetischen Pfad. Ein ordnungsgemäß ausgelegter Magnetkreis trägt zur Aufrechterhaltung stabiler Stromumwandlungseigenschaften bei und unterstützt eine zuverlässige Messleistung.
Primärleiter
Der durch den Kern verlaufende Primärleiter fungiert als einwindige Primärwicklung. Durch diese Anordnung kann der Transformator den Strom messen, der durch ein vorhandenes Kabel oder eine Stromschiene fließt, ohne dass eine herkömmliche Primärwicklung mit mehreren Windungen erforderlich ist.
Sekundärwicklung
Die Sekundärwicklung verwendet hochleitfähigen Kupferdraht, um einen stabilen Ausgangsstrom für angeschlossene Messgeräte und Schutzgeräte zu erzeugen. Der Sekundärkreis muss entsprechend der Gerätekonstruktion und den geltenden elektrischen Sicherheitsverfahren korrekt angeschlossen und gehandhabt werden.
Isolierung und Gehäuse
Das Produkt verwendet eine Epoxidharzisolierung und ein flammhemmendes ABS-Gehäuse. Eine versiegelte, transparente Klemmenabdeckung soll außerdem die Sicht rund um den Anschlussbereich verbessern und gleichzeitig sicherere Verkabelungs- und Wartungsarbeiten ermöglichen.
Welche technischen Parameter sind am wichtigsten?
Die Auswahl eines Stromwandlers erfordert mehr als nur die Anpassung an den Nennstrom. Ingenieure sollten das elektrische System, den Messzweck, die Installationsabmessungen, die Genauigkeitsanforderungen und die Schutzanforderungen gemeinsam bewerten.
| Parameter | LMZC-10-Referenz | Warum es wichtig ist |
|---|---|---|
| Produktmodell | LMZC-10 | Identifiziert die anwendbare Produktkonfiguration |
| Nennfrequenz | 50/60Hz | Entspricht den üblichen Frequenzen von Wechselstromnetzen |
| Sekundärstrom | 1A / 5A | Bestimmt die Kompatibilität mit angeschlossenen Geräten |
| Material | Flammhemmendes ABS | Unterstützt mechanischen Schutz und elektrische Sicherheit |
| Kern | Ringförmiger Siliziumstahl | Stellt den magnetischen Pfad für die Stromumwandlung bereit |
| Isolierung | Epoxidharzguss | Verbessert die Isolierung und Umweltbeständigkeit |
| Anwendbare Systemspannung | Unter 35 kV | Definiert den vorgesehenen elektrischen Anwendungsbereich |
Auch die Genauigkeitsklasse und die Nennlast sollten sorgfältig berücksichtigt werden. Verschiedene Anwendungen erfordern möglicherweise einen Messstromwandler, einen Schutzstromwandler oder eine Konfiguration mit zwei Wicklungen. Der erforderliche Primärstrombereich sollte an die tatsächlichen Betriebsbedingungen angepasst werden und nicht ausschließlich anhand des maximal möglichen Stroms ausgewählt werden.
Wo wird ein Durchgangskernstromwandler verwendet?
Aufgrund der kompakten Struktur und der direkten Leiter-durch-Kern-Anordnung eignet sich dieser Transformatortyp für eine Reihe elektrischer Mess- und Schutzanwendungen.
- Stromverteilerschränke:Unterstützt die Strommessung und -überwachung innerhalb von Verteilungsgeräten.
- Messfelder:Stellt Stromsignale für elektrische Messsysteme bereit.
- Mittelspannungsschaltanlagen:Kann in geeignete GIS-, RMU- und Schaltanlagenkonfigurationen integriert werden.
- Unterstationen:Unterstützt Stromabtast- und Relaisschutzfunktionen.
- Industrielle Automatisierung:Ermöglicht die elektrische Überwachung in industriellen Leistungssteuerungssystemen.
- Erneuerbare Energiesysteme:Kann die Stromüberwachung unterstützen, wenn das elektrische Design und die Transformatorspezifikationen kompatibel sind.
- Retrofit-Projekte:Eine geeignete Split-Core-Konfiguration kann die Installation rund um vorhandene Leiter vereinfachen, sofern das Systemdesign dies zulässt.
Bei Nachrüstungsarbeiten sollten die Installationsbedingungen vor der Auswahl bewertet werden. Das Kernfenster, die Leitergröße, der Nennstrom, die Isolationsanforderungen und der verfügbare Installationsraum müssen alle mit dem tatsächlichen System übereinstimmen.
Was sind die wichtigsten Leistungsvorteile?
Kompakte Integration
Die ringförmige Struktur ermöglicht die Durchführung des Primärleiters durch den Kern und schafft so eine kompakte Messanordnung für Schaltschränke und Schaltanlagen.
Stabile Strommessung
Der toroidale Siliziumstahlkern und die Kupfersekundärwicklung sind so konzipiert, dass sie stabile Stromumwandlungseigenschaften für Mess- und Schutzanwendungen bieten.
Isolationsschutz
Epoxidharzverguss sorgt für elektrische Isolierung und trägt zur Widerstandsfähigkeit gegen Feuchtigkeit, Staub und mechanische Umweltbelastungen bei.
Flexible Anwendung
Die Serie kann für unterschiedliche Primärstrombereiche und Genauigkeitsanforderungen konfiguriert werden. Die Produktauswahl kann sich daher danach richten, ob die Anwendung auf Mess-, Schutz- oder kombinierte Funktionen ausgerichtet ist.
Reduzierte Installationskomplexität
Wenn die jeweilige Transformatorkonfiguration und die Systembedingungen dies zulassen, kann eine Durchgangskern- oder Split-Core-Anordnung den Aufwand für die Integration der Strommessung in die bestehende elektrische Infrastruktur reduzieren.
Wie sollten Sie das richtige Modell auswählen?
Ein zuverlässiger Auswahlprozess beginnt beim elektrischen System und nicht beim physischen Erscheinungsbild des Transformators. Bevor Sie eine Bestellung aufgeben, sollten Ingenieure und Einkaufsteams die folgenden Informationen bestätigen:
- Primärstrom:Bestimmen Sie den Nenn- und erwarteten Betriebsstrom des Leiters.
- Systemspannung:Stellen Sie sicher, dass der Transformator für den vorgesehenen Spannungspegel geeignet ist.
- Frequenz:Überprüfen Sie, ob die Anwendung den 50-Hz- oder 60-Hz-Betrieb verwendet.
- Sekundärer Ausgang:Wählen Sie je nach angeschlossenem Messgerät, Relais oder Überwachungsgerät 1A oder 5A.
- Genauigkeitsklasse:Definieren Sie die Genauigkeitsanforderung danach, ob der Transformator zur Messung, Messung oder zum Schutz verwendet wird.
- Last:Überprüfen Sie die erforderliche VA-Leistung des Sekundärkreises.
- Kernfenster:Stellen Sie sicher, dass das Primärkabel oder die Sammelschiene physisch durch den Kern verlaufen kann.
- Installationsumgebung:Bestätigen Sie die Innen-/Außenbedingungen, Temperatur, Luftfeuchtigkeit, Verschmutzung und den verfügbaren Gehäuseschutz.
Bei größeren Elektroprojekten sollten diese Parameter zusammen mit dem vollständigen Schutz- und Messdesign überprüft werden. Ein richtig ausgewählter Stromwandler hilft, Inkompatibilitäten zwischen dem Transformator und nachgeschalteten Überwachungsgeräten zu vermeiden.
Welche Installationspraktiken sollten befolgt werden?
Eine korrekte Installation ist sowohl für die elektrische Sicherheit als auch für die Messleistung von entscheidender Bedeutung. Der Primärleiter sollte gemäß der Produktkonstruktion durch die Mitte des Kerns verlaufen und dabei helfen, die beabsichtigte Magnetflussverteilung aufrechtzuerhalten.
- Bestätigen Sie vor der Installation die Nennleistung des Transformators.
- Überprüfen Sie, ob der Primärleiter richtig durch das Kernfenster passt.
- Sorgen Sie dafür, dass der Leiter ordnungsgemäß im Kern positioniert ist.
- Stellen Sie sicher, dass die Sekundärklemmen richtig angeschlossen sind.
- Befolgen Sie die geltenden Anforderungen für die Sekundärerdung.
- Betreiben Sie den Sekundärkreis eines Stromwandlers nicht in einem unsicheren Leerlaufzustand.
- Verwenden Sie bei Bedarf geeignete isolierte Montageteile.
- Überprüfen Sie die Anschlüsse und die Isolierung während der geplanten Wartung.
Die elektrische Installation sollte immer von qualifiziertem Personal unter Einhaltung der geltenden örtlichen Vorschriften, Systemzeichnungen und Herstelleranweisungen durchgeführt werden.
Häufig gestellte Fragen
Was ist der Hauptzweck eines Durchgangskern-Stromwandlers?
Sein Hauptzweck besteht darin, hohen Wechselstrom in einen niedrigeren Sekundärstrom umzuwandeln, der zur Messung, Messung, Überwachung und zum Relaisschutz verwendet werden kann.
Welche Sekundärstromoptionen sind für den LMZC-10 verfügbar?
In den Produktinformationen zum LMZC-10 sind Sekundärstromoptionen mit 1 A und 5 A aufgeführt. Die geeignete Option hängt von den Anforderungen der angeschlossenen Mess- oder Schutzausrüstung ab.
Für welchen Spannungsbereich ist der Transformator ausgelegt?
Der LMZC-10 ist für Wechselstromsysteme mit Betriebsspannungen unter 35 kV vorgesehen, wobei eine Anpassung für Anwendungen wie 10 kV, 24 kV und 35 kV je nach Projektanforderungen möglich ist.
Kann ein Through-Core-Design für Nachrüstanwendungen verwendet werden?
Ja. Eine geeignete Durchgangskern- oder Split-Core-Konfiguration kann für Nachrüstungs- und Wartungsprojekte nützlich sein, da der Primärleiter durch den Transformator verlaufen kann, ohne dass eine herkömmliche Primärwicklung erforderlich ist. Die tatsächliche Durchführbarkeit der Installation hängt von der spezifischen Systemkonfiguration ab.
Welche Materialien werden bei der LMZC-10-Konstruktion verwendet?
Der Transformator verfügt über einen Ringkern aus Siliziumstahl, eine Sekundärwicklung aus Kupfer mit hoher Leitfähigkeit, eine Epoxidharz-Gussisolierung und ein flammhemmendes ABS-Gehäuse.
Ist das Produkt für die Außenaufstellung geeignet?
Die referenzierten Produktinformationen beschreiben hauptsächlich Innenanwendungen. Der Einsatz im Freien sollte daher entsprechend der Einhausung, den Umgebungsbedingungen, den Isolationsanforderungen und der projektspezifischen Konfiguration bewertet werden.
Abschluss
Ein Durchgangskern-Stromwandler bietet einen praktischen Ansatz zur Strommessung und zum Schutz in Stromverteilungssystemen, indem das Primärkabel oder die Sammelschiene als Primärleiter durch den Magnetkern verwendet wird. Für Anwendungen mit Schaltanlagen, Verteilerschränken, Messtafeln, Umspannwerken und industriellen Stromversorgungssystemen ist eine sorgfältige Abstimmung von Primärstrom, Spannung, Frequenz, Sekundärausgang, Genauigkeit, Bürde und Installationsabmessungen unerlässlich.
Der LMZC-10 von Anqiang Power kombiniert einen ringförmigen Siliziumstahlkern, eine Kupfersekundärwicklung, eine Epoxidharzisolierung und ein kompaktes Gehäuse für Anwendungen, die eine zuverlässige Stromabtastung und einen zuverlässigen Schutz erfordern. Wenn Sie einen Stromtransformator für eine Neuinstallation, ein Nachrüstprojekt oder ein individuelles Stromverteilungssystem auswählen, lesen Sie die Spezifikationen und Spezifikationen des Durchgangskern-StromtransformatorsKontaktieren Sie unsGeben Sie Ihren Nennstrom, Spannungspegel, Genauigkeitsklasse, Sekundärstrom und Installationsanforderungen an, um eine geeignete Lösung zu besprechen.
