Anqiang Power stellt ein zuverlässiges Produkt herHochspannungs-Trennschalter für den InnenbereichEntwickelt für die sichere Isolierung und Stromkreistrennung in 12-kV-Verteilungssystemen. Die GN19-Serie wird häufig in Innenschalträumen, Umspannwerken und industriellen Schaltschränken eingesetzt, wo sichtbare Trennung und Betriebssicherheit erforderlich sind. Seine dreipolige Struktur gewährleistet einen synchronisierten Betrieb und eine stabile mechanische Leistung unter wiederholten Schaltbedingungen.

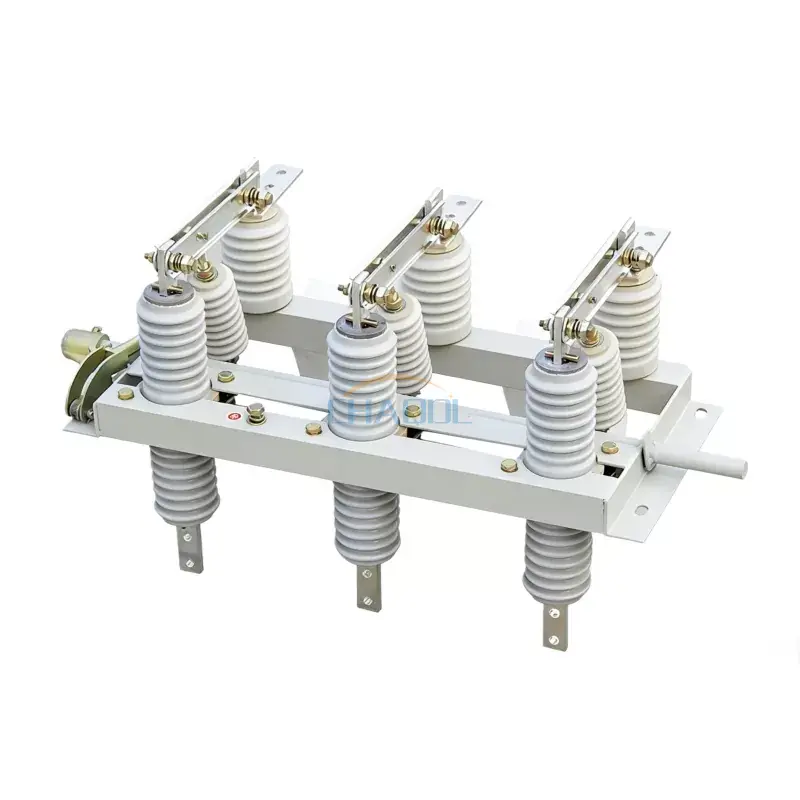

Das Gerät besteht aus einem starren Grundrahmen, einem rotierenden Wellenmechanismus, Porzellan-Stützisolatoren und hochleitfähigen Kupferschaltlamellen. Jede Komponente ist so konstruiert, dass sie einen stabilen Kontaktdruck aufrechterhält und den elektrischen Widerstand während des Betriebs minimiert, um eine lange Lebensdauer und zuverlässige Schaltleistung in Mittelspannungsnetzen zu gewährleisten.

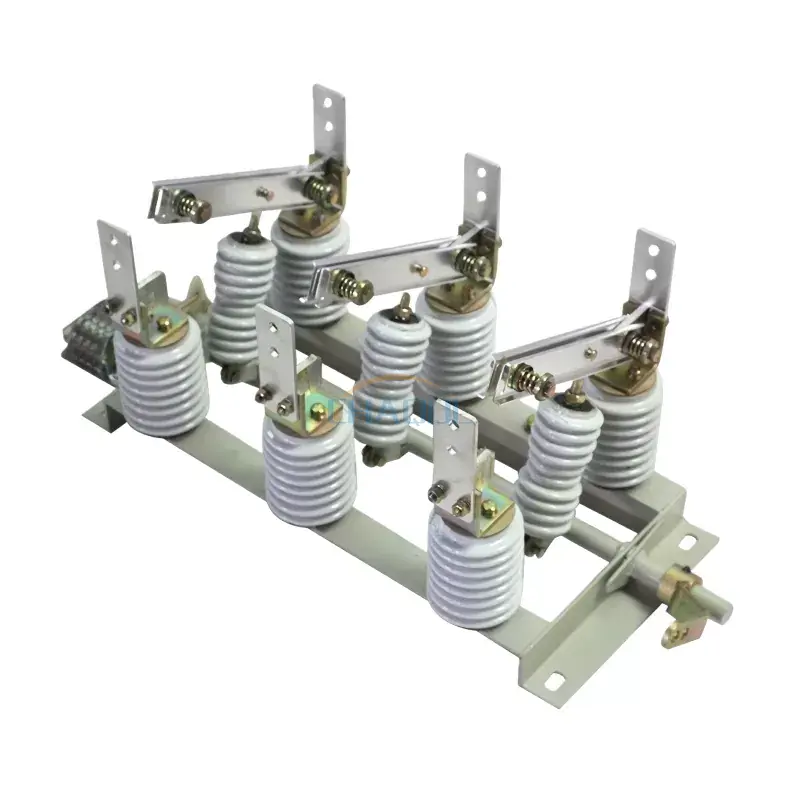

Der Schalter verfügt über eine dreipolige integrierte mechanische Struktur, die aus einem Grundrahmen, einem rotierenden Wellensystem, Verbindungsstangen, Porzellan-Stützisolatoren und Schaltblättern aus Kupferlegierung besteht. Die Betätigungswelle kann flexibel mit Hand- oder Motorantrieben verbunden werden und ermöglicht so einen anpassbaren Einbau in unterschiedliche Schaltanlagenanordnungen.
Spezielle Varianten wie GN19-12W, GN19-12G, GN19-12X und GN19-12ST sind für unterschiedliche Umgebungen konzipiert, darunter verschmutzte Gebiete, hochgelegene Regionen, Anforderungen an die Spannungsanzeige und Umschaltanwendungen.
Elektrische Leistungsdaten der Modelle der GN19-Serie:
| Modell und Spezifikationen | Nennspannung | Nennstrom | Bewerteter Kurzzeitstrom | Bewerteter Spitzenstrom |
| GN19-12/400-12,5 | 12kV | 400A | 12,5 kA | 31,5 kA |
| GN19-12/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12/1000-31,5 | 12kV | 1000A | 31,5 kA | 80kA |
| GN19-12/1250-31,5 | 12kV | 1250A | 31,5 kA | 80kA |
| GN19-12C/400-12,5 | 12kV | 400A | 12,5 kA | 31,5 kA |
| GN19-12C/630-20 | 12kV | 630A | 20kA | 50kA |
| GN19-12C/1000-31,5 | 12kV | 1000A | 31,5 kA | 80kA |
| GN19-12C/1250-31,5 | 12kV | 1250A | 31,5 kA | 80kA |
|

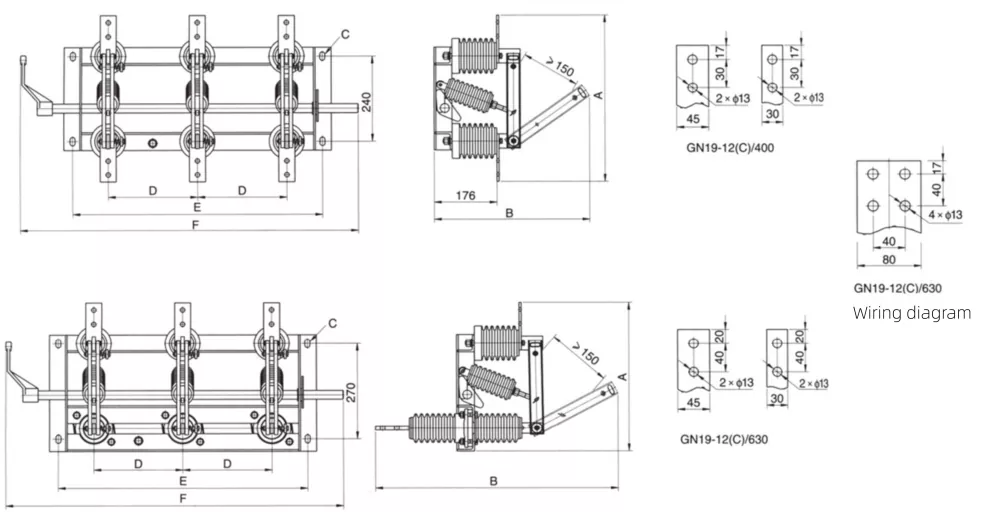

Modell und Spezifikationen |
A |
B |
C |
D |
|
GN19-12/400 |
450 |
446 |
185 |
4-14*24 |
|
GN19-12/630 |
470 |
446 |
185 |
4-14*24 |
|
GN19-12/1000/1250 |
510 |
500 |
196 |
4-18*28 |
|
GN19-12C/400 |
420 |
690 |
185 |
4-14*24 |
|
GN19-12C/630 |
430 |
690 |
185 |
4-14*24 |
|
GN19-12C/1000/1250 |
470 |
745 |
196 |
4-18*28 |
In realen Stromverteilungsprojekten ist dieHochspannungs-Trennschalter für den Innenbereichweist klare Vorteile im Vergleich zu herkömmlichen, am Markt eingesetzten Trennschaltern auf.
| Vergleichsartikel | Unsere GN19-Serie | Typische Konkurrenzprodukte |
| Kontaktstruktur | Optimiertes Doppelkontaktdruckdesign mit geringerem Widerstand | Einzelkontaktstruktur, höherer Kontaktverlust im Laufe der Zeit |
| Mechanische Haltbarkeit | Hohe mechanische Lebensdauer, geeignet für häufigen Betrieb | Begrenzte Zyklenlebensdauer bei häufigen Schaltbedingungen |
| Zuverlässigkeit der Isolierung | Hochfester Porzellanisolator mit verstärkter Kriechstrecke | Standard-Porzellandesign mit geringerer Verschmutzungsbeständigkeit |
| Umweltanpassungsfähigkeit | Unterstützt Verschmutzungs-, Höhen- und Indikatorvarianten | Begrenzte Anpassungsmöglichkeiten |
| Wartungsbedarf | Geringer Wartungsaufwand bei stabiler Langzeitleistung | Erfordert häufige Inspektion und Einstellung |
Dieser Hochspannungs-Trennschalter für den Innenbereich wird häufig verwendet in:
Eine ordnungsgemäße Installation gewährleistet eine optimale Leistung des Hochspannungs-Trennschalters für den Innenbereich. Das Gerät sollte auf einem stabilen Grundrahmen mit korrekter Ausrichtung der Drehwelle montiert werden. Der Betätigungsmechanismus muss vor dem Einschalten des Systems auf eine reibungslose mechanische Verbindung überprüft werden.
F1: Was ist die Hauptfunktion dieses Schalters?
Es dient der sicheren Trennung von Stromkreisen und der sichtbaren Trennstelle in Mittelspannungsanlagen.
F2: Kann es im Freien verwendet werden?
Dieses Modell ist in erster Linie für den Innenbereich konzipiert. Für Anwendungen im Freien sind speziell ausgelegte Gehäuse oder Schalterversionen für den Außenbereich erforderlich.
F3: Was unterscheidet Ihr Produkt von Standardmarktoptionen?
Im Vergleich zu typischen Designs bietet dieser Hochspannungs-Trennschalter für den Innenbereich eine längere mechanische Lebensdauer, ein besseres Isolationsdesign und mehr Konfigurationsflexibilität.
F4: Ist eine Anpassung möglich?
Ja, verschiedene Nennströme, Höhenversionen und Anzeigekonfigurationen können je nach Projektanforderungen angepasst werden.
F5: Wie oft ist eine Wartung erforderlich?
Unter normalen Bedingungen ist aufgrund der stabilen mechanischen Struktur und der korrosionsbeständigen Materialien eine regelmäßige Inspektion ausreichend.
