40,5-kV-Trennschalter für den Außenbereich

Model:GW5-40.5

Der unabhängig entwickelte 40,5-KV-Trennschalter für den Außenbereich von Anqiang Power ist ein doppelsäuliger Typ mit horizontaler Unterbrechung und zentraler Öffnung und kann auf einer oder beiden Seiten mit Erdungsschaltern ausgestattet werden. Es handelt sich um ein Hochspannungsgerät für den Außenbereich, das für 50-Hz-Wechselstromanwendungen mit Nennspannungspegeln von 40,5 kV, 72,5 kV und 126 kV geeignet ist. Wir können es nach Zeichnungen oder Kundenanforderungen anpassen.

Anfrage absenden

Produktbeschreibung

Die GW5-Serie40,5-kV-Trennschalter für den Außenbereichist für Mittel- und Hochspannungsübertragungs- und -verteilungsnetze konzipiert, die unter Wechselstrombedingungen von 50 Hz betrieben werden. Es wird häufig in Umspannwerken und Kraftwerken eingesetzt, um unter Spannung stehende Stromkreise ohne Laststrom sicher zu isolieren. Die Struktur verfügt über einen doppelsäuligen horizontalen V-förmigen Öffnungsmechanismus, der einen stabilen elektrischen Abstand und eine hohe mechanische Zuverlässigkeit in rauen Außenumgebungen gewährleistet.

Im Vergleich zu herkömmlichen Trennschaltern ist dies40,5-kV-Trennschalter für den AußenbereichBietet einen verbesserten Windwiderstand, eine verbesserte Anti-Schadstoff-Leistung und ein stabileres Kontaktsystem, wodurch es für den Langzeitbetrieb in Küsten-, Wüsten- und Regionen mit hoher Luftfeuchtigkeit geeignet ist.

Wichtige Designmerkmale

Doppelsäulen-V-förmige horizontale Öffnungsstruktur für verbesserte Stabilität
Modularer Mastaufbau mit hochfesten Porzellan- oder Verbundisolatoren
Unterstützt manuelle und motorisierte Betriebsmodi
Optionale Erdungskonfigurationen: nicht geerdet, einfach geerdet, doppelt geerdet
Mechanisches Verriegelungssystem zwischen Hauptklinge und Erdungsklinge für Sicherheit
Verbesserte Korrosionsbeständigkeit für den Langzeiteinsatz im Freien

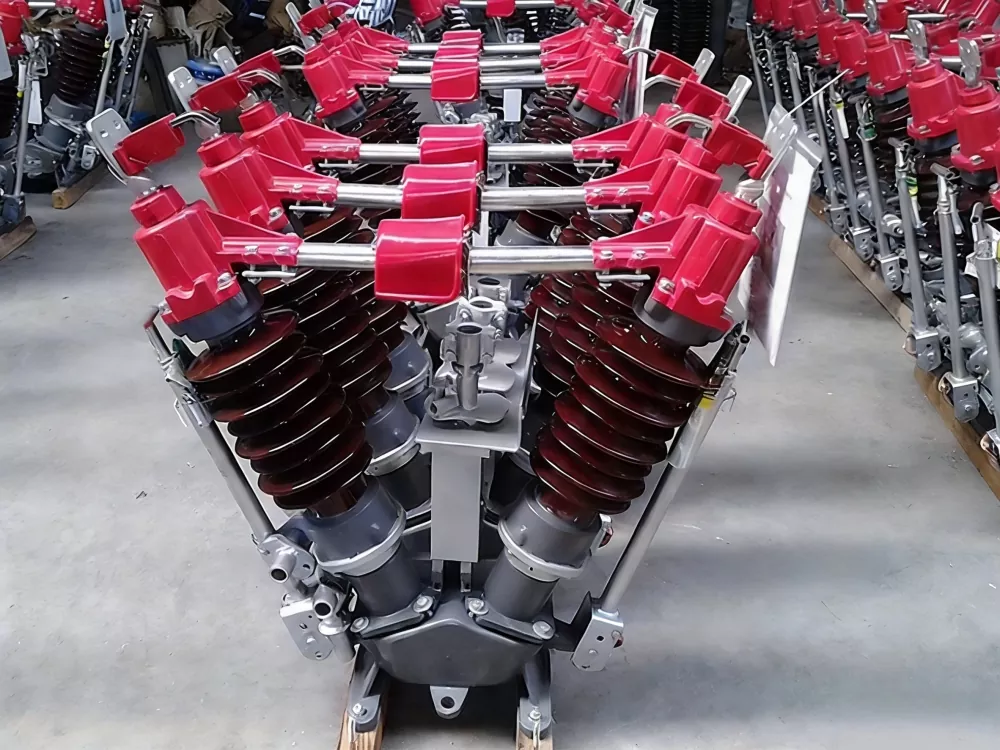

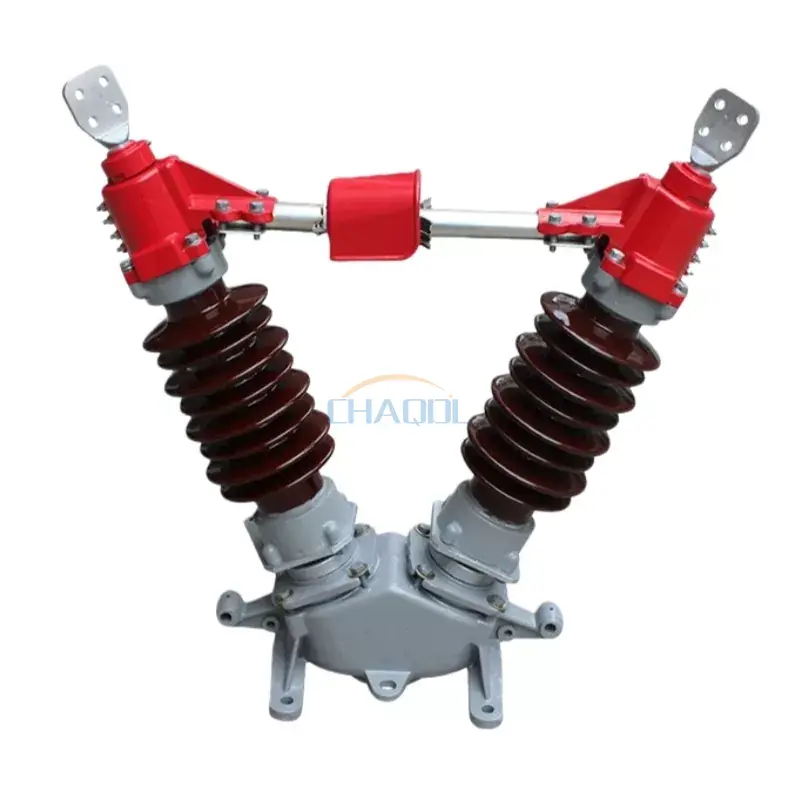

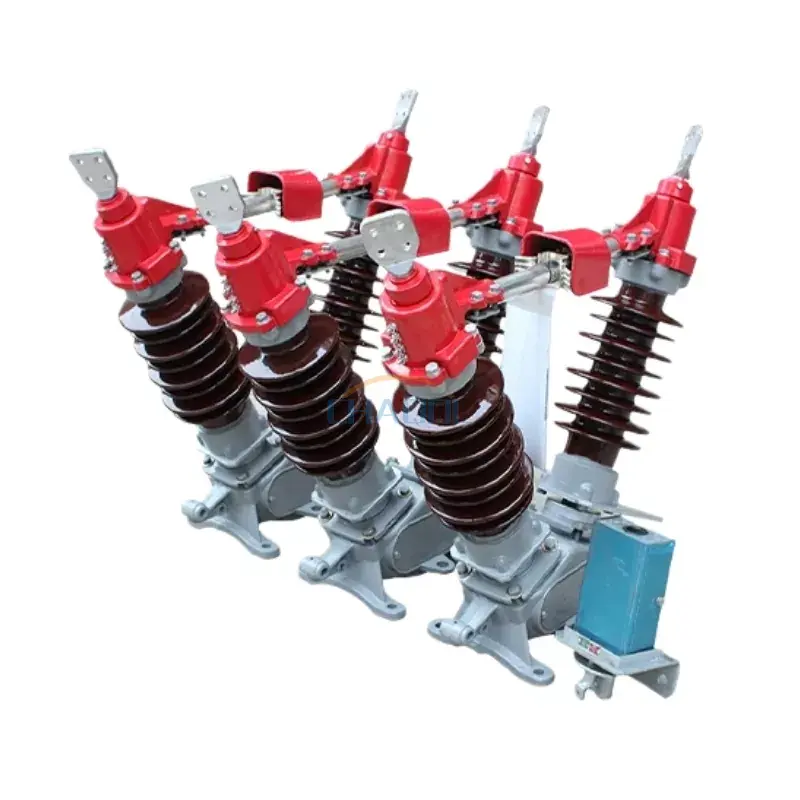

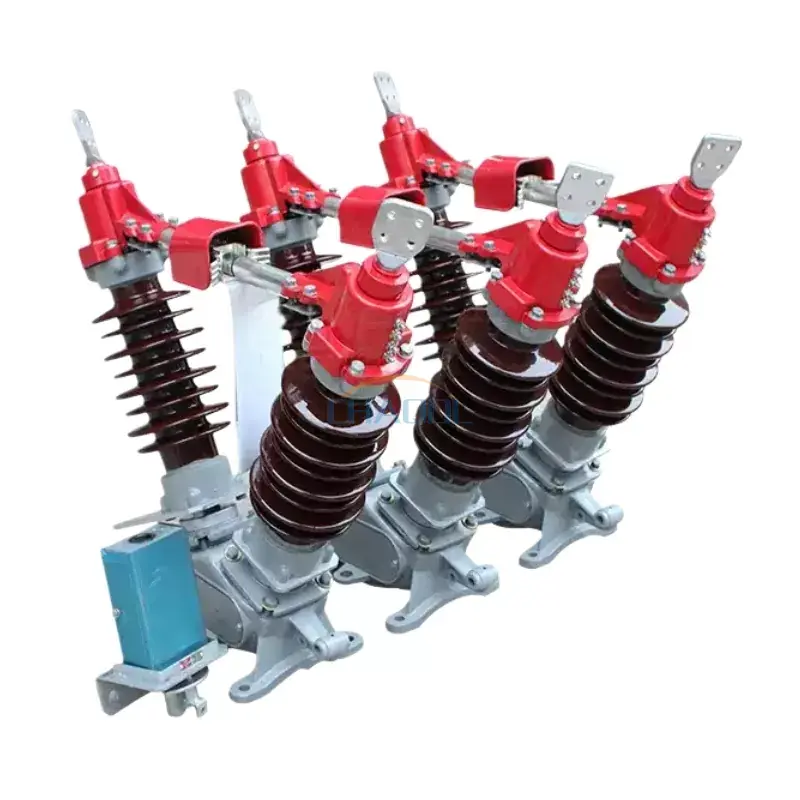

Tatsächliche Produktfotos

40.5KV Outdoor Disconnecting Switch

Technische Parameter

Projektname			Parameterwert
Nennspannung			40,5 kV	72,5 kV			126KV
Bewerteter Isolationsgrad	1-Minuten-Netzfrequenzspannungsfestigkeit		95/115 KV	140/160 KV			230/245KV
	Blitzimpulse halten der Spannung stand		185/215 KV	325/375 KV			550/630 KV
Nennfrequenz			50 Hz
Nennstrom			630/1250A	1600A			2000A
Bemessungskurzschlussdauer			4/2s
Bemessungslast der Klemme	Horizontale Längslast		750N	1000N
	Horizontale seitliche Belastung		500N	750N
	Vertikale Kraft		750N	1000N
Kriechstrecke			1013/1256 mm	1813/2248 mm
Mechanisches Leben			2000 Mal
Manuell betätigter Mechanismus			CS17, CS17G
Motorbetriebener Antriebsmechanismus		Modell	CJ5/CJ6
		Motorspannung	AC220/380, DC220
		Steuerspannung	AC220, DC220
		Öffnungszeit (des Leistungsschalters)	6±1s
Produktgewicht		Nicht geerdet	360kg		500kg	800kg
		Einzelerdung	390kg		560kg	900kg
		Doppelte Erdung	430kg		620kg	1000kg

Produktabmessungsdiagramm

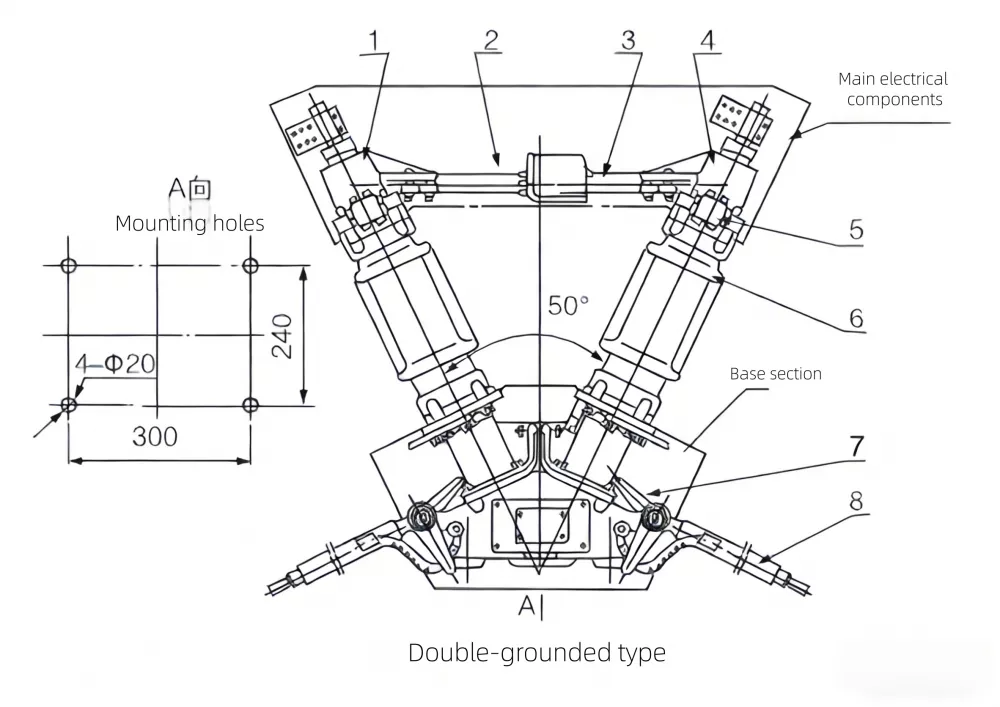

GW5-40.5KV Außentrennschalter – Maßdiagramm

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1.Klemmenblock
2. Hauptkontakt
3. Hauptkontaktfinger
4. Klemmenblock
5. Erdungskontaktfinger
6. Stützisolator
7. Begrenzungsplatte
8. Erdungsschalter

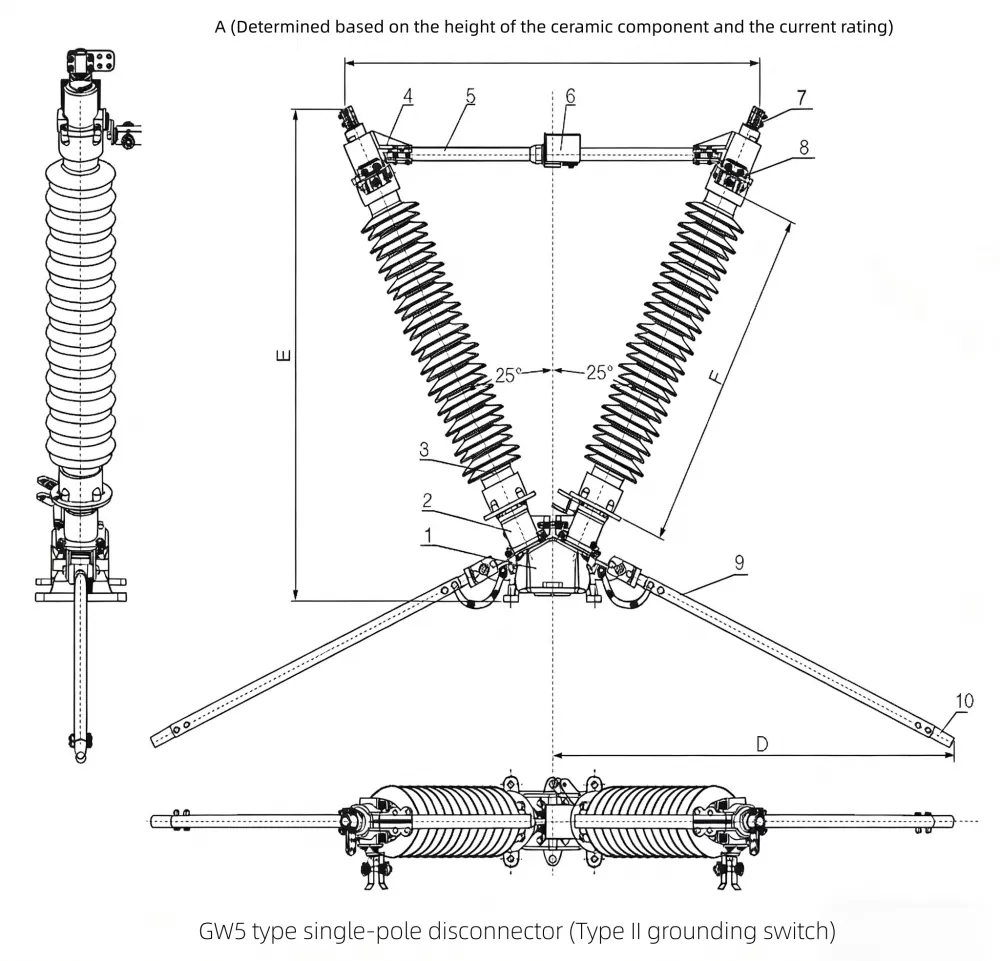

GW5-126 Außentrennschalter – Maßdiagramm

Outdoor High Voltage Disconnect Switch Diagram

1. Basis
2. Unterstützung
3. Isolierpfosten
4. Klemmenblock
5. Leitender Stab mit rundem Schaft
6. Leitender Stab mit quadratischem Schaft
7. Anschlussklemme
8. Fester Kontakt des Erdungsschalters
9. Aluminiumrohr des Erdungsschalters
10. Erdungsschalterkontakt

Vergleich mit ähnlichen Produkten

Bewertungselement	Unser GW5 40,5KV Trennschalter für den Außenbereich	Konventionelles Konkurrenzmodell
Strukturelle Stabilität	Doppelsäulen-V-förmiges, verstärktes Design mit höherer Windbeständigkeit	Einsäulenstruktur, geringere mechanische Stabilität
Kontaktleistung	Versilberte Kontaktfinger, optimierte Druckverteilung	Standard-Kupferkontakte, schnellerer Verschleiß
Haltbarkeit im Freien	Korrosionsschutzbeschichtung + verstärktes Isoliersystem	Einfache Beschichtung, eingeschränkte Küstentauglichkeit
Betriebsflexibilität	Unterstützt manuellen und motorisierten Betrieb mit Verriegelungsschutz	Meist nur manuelle Bedienung
Wartungskosten	Gering aufgrund der langen mechanischen Lebensdauer (2000 Zyklen)	Höhere Wartungshäufigkeit

Anwendungsszenarien

Der40,5-kV-Trennschalter für den Außenbereichwird häufig eingesetzt in:

Hochspannungs-Umspannwerke und Schaltanlagen
Isolationssysteme für Stromübertragungsleitungen
Industrielle Stromverteilungsnetze
Netzanschlusspunkte für erneuerbare Energien (Wind- und Solarparks)
Projekte zur Modernisierung städtischer und ländlicher Netze

Mit seinem robusten mechanischen Design und der stabilen elektrischen Leistung ist dieser Trennschalter eine zuverlässige Wahl für Betreiber, die langfristige Sicherheit und Betriebseffizienz in Außenumgebungen benötigen.
