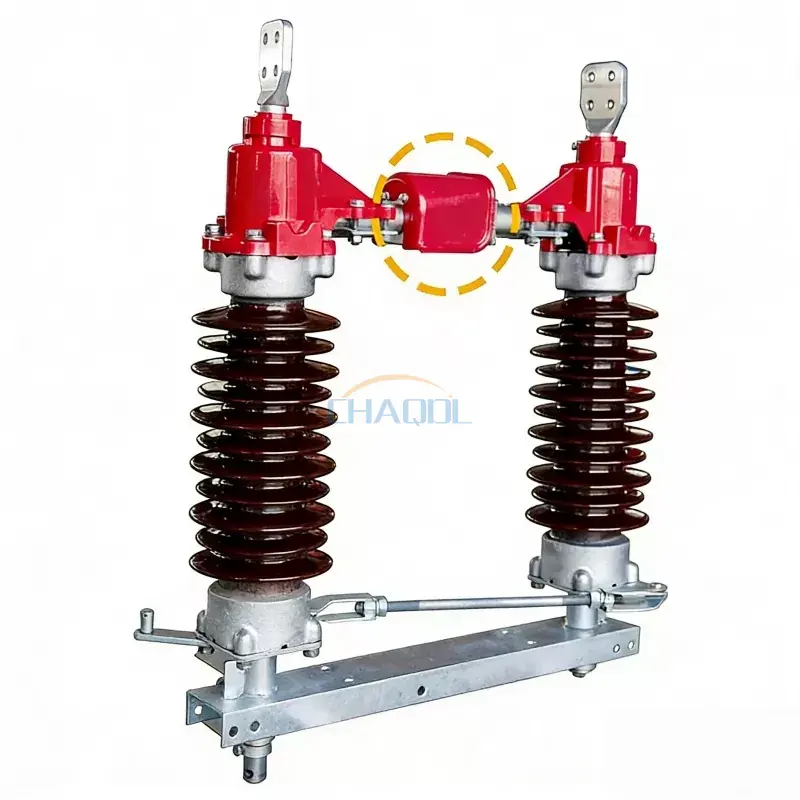

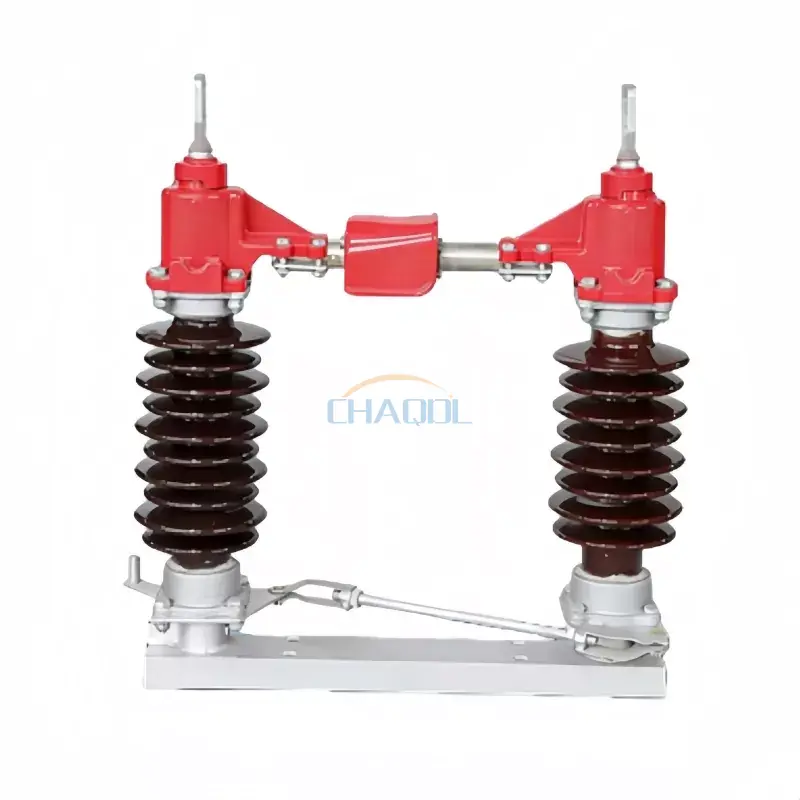

DerHochspannungs-Trennschalter für den Außenbereichist für die zuverlässige Stromkreistrennung in Wechselstromnetzen im Außenbereich mit Spannungen von 40,5 kV bis 220 kV konzipiert. Es wird häufig in Umspannwerken, Übertragungsleitungen und Netzschaltstationen eingesetzt, wo unter Hochspannungsbedingungen sichtbare Isolierung und mechanische Sicherheit erforderlich sind.
Diese GW4-Serie ist mit einer robusten Open-Air-Struktur ausgestattet, die einen stabilen Betrieb unter rauen Wetterbedingungen wie starkem Regen, Eis, Windlast und verschmutzten Umgebungen gewährleistet. Es unterstützt sowohl manuelle als auch motorisierte Betriebsmodi und bietet so Flexibilität für verschiedene Netzautomatisierungsstufen.

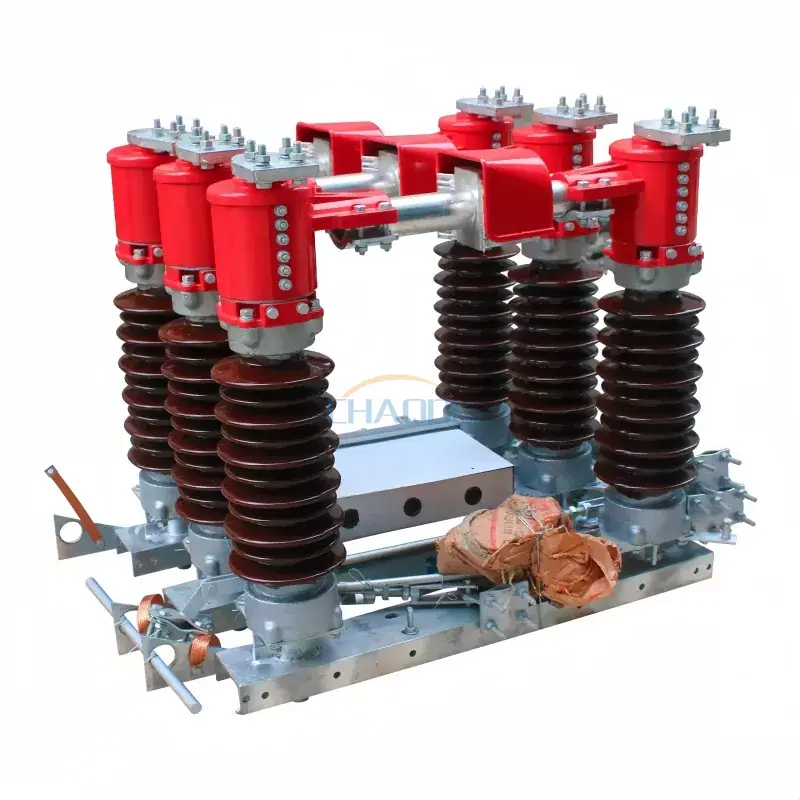

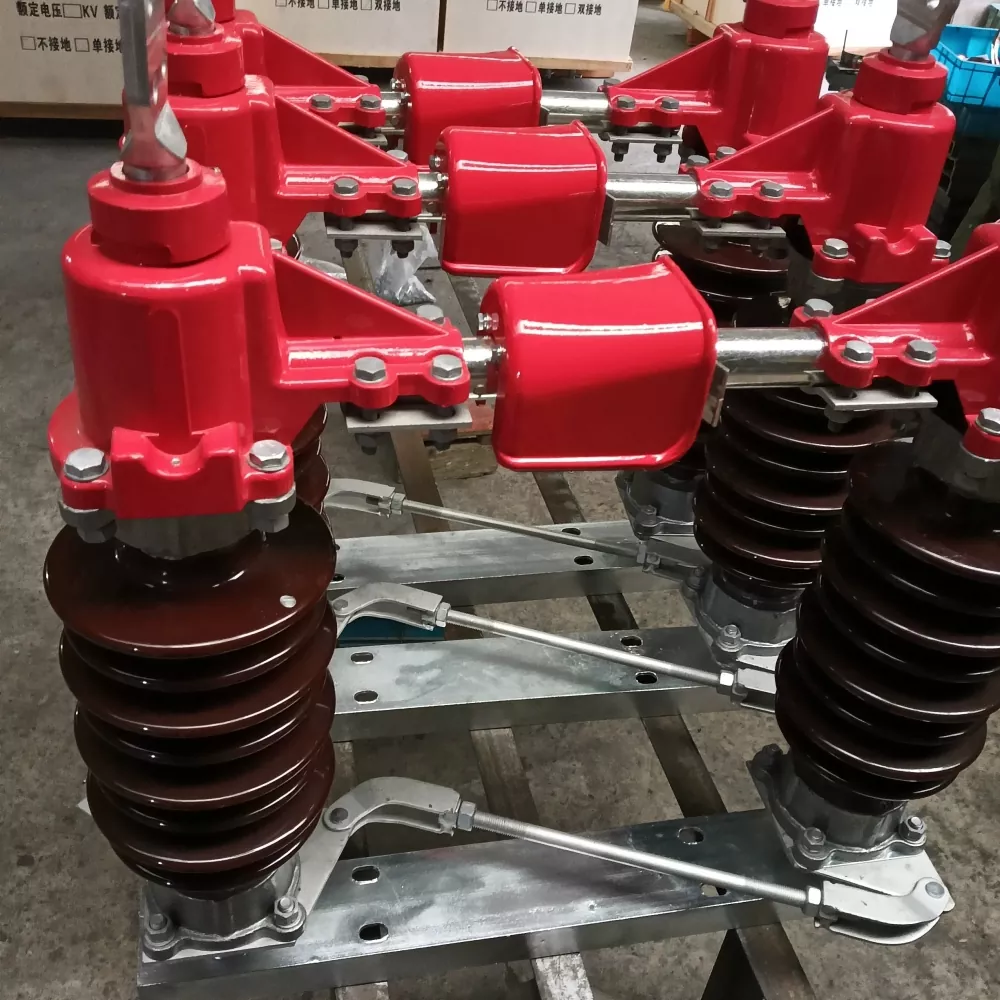

Der Schalter verfügt über eine horizontale Drehflügelstruktur mit Porzellan-Stützisolatoren, leitfähigen Rohren und einem hochfesten Grundrahmen aus verzinktem Stahl. Das mechanische Verbindungssystem sorgt für einen synchronisierten dreiphasigen Betrieb und reduziert so das Risiko einer Fehlausrichtung beim Schalten.
Im Vergleich zu herkömmlichen Isolatoren ist diesHochspannungs-Trennschalter für den Außenbereichverbessert die Gleichmäßigkeit des Kontaktdrucks und reduziert die Oxidation an den leitfähigen Verbindungen, wodurch die Lebensdauer bei langfristigen Außenanwendungen erheblich verlängert wird.
|
Projektname |
Parameterwert |
||||||
|
Nennspannung |
40,5 kV |
72,5 kV |
126KV |
||||
|
Bewerteter Isolationsgrad |
1-Minuten-Netzfrequenzspannungsfestigkeit |
95/115 KV |
140/160 KV |
230/245KV |
|||
|
Blitzimpulse halten der Spannung stand |
185/215 KV |
325/375 KV |
550/630 KV |
||||
|
Nennfrequenz |
50 Hz |
||||||
|
Nennstrom |
400/630/1000A |
1250/1600/2000A |
3150/4000A |
||||
|
Bewerteter Kurzzeitstrom |
16/20/31,5 kA |
31,5/40kA |
50kA |
||||
|
Bewerteter Spitzenstrom |
40/50/63kA |
80/100kA |
125kA |
||||
|
Bemessungskurzschlussdauer |
4/2s |
||||||
|
Bemessungslast der Klemme |
Horizontale Längslast |
750N |
1000N |
||||
|
Horizontale seitliche Belastung |
500N |
750N |
|||||
|
Vertikale Kraft |
750N |
1000N |
|||||
|
Mechanisches Leben |
2000 Mal |
||||||
|
Manuell betätigter Mechanismus |
Ohne Erdung |
CS11(F) |
|||||
|
Einzelerdung |
CS 8-6D(F) |
||||||
|
Doppelte Erdung |
Hauptfräse CS14G, Grundfräse CS11 |
||||||
|
Steuerspannung |
Wechselstrom 220/380, Gleichstrom 220 |
||||||
|
Motorbetriebener Antriebsmechanismus |
Modell |
CJ5/CJ6 |
|||||
|
Motorspannung |
AC220/380, DC220 |
||||||
|
Steuerspannung |
AC220, DC220 |
||||||
|
Öffnungszeit (des Leistungsschalters) |
6±1s |
||||||
|
Produktgewicht |
Nicht geerdet |
360kg |
500kg |
700kg |
|||
|
Einzelerdung |
410kg |
600kg |
800kg |
||||
|
Doppelte Erdung |
460kg |
700kg |
900kg |
||||

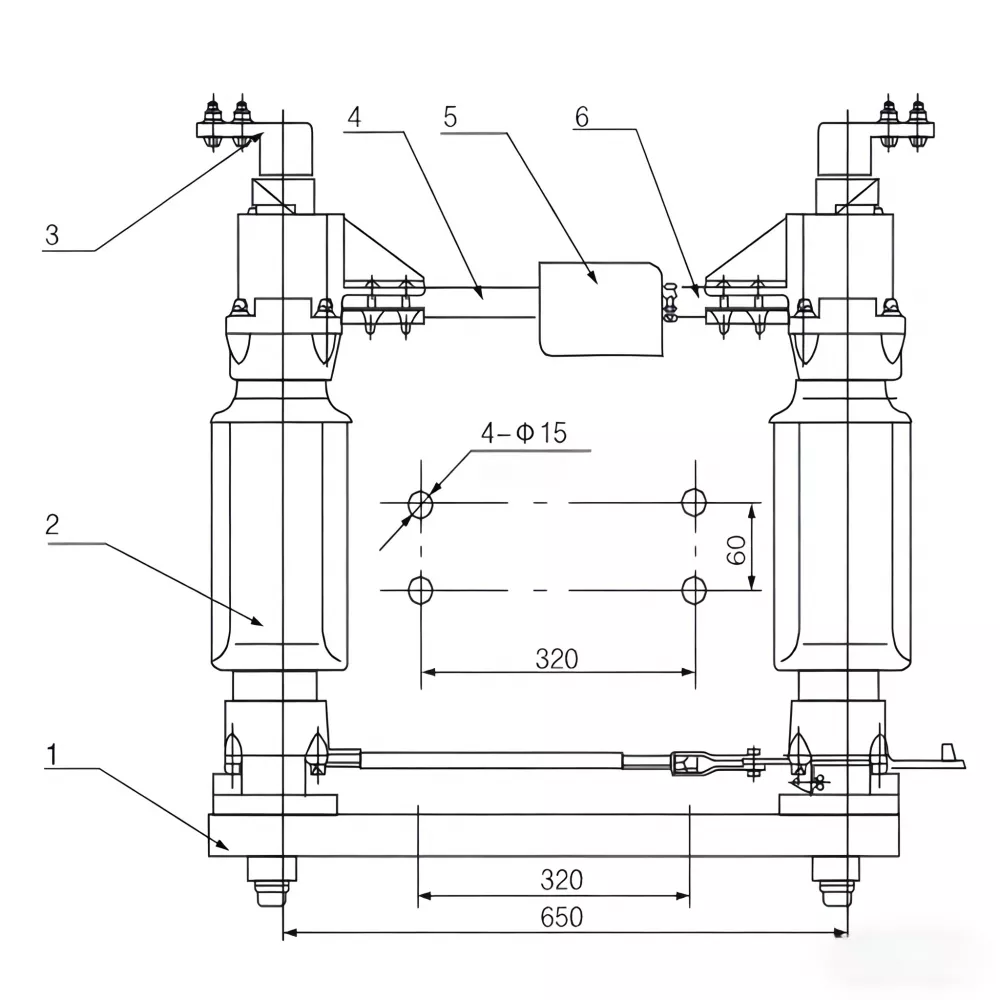

Strukturübersicht der GW4-Serie
1. Basis
2. Stützisolator
3. Kabelklemme
4. Stationäres leitfähiges Rohr
5. Quadratische Wasserabdeckung
6. Bewegliches leitfähiges Rohr

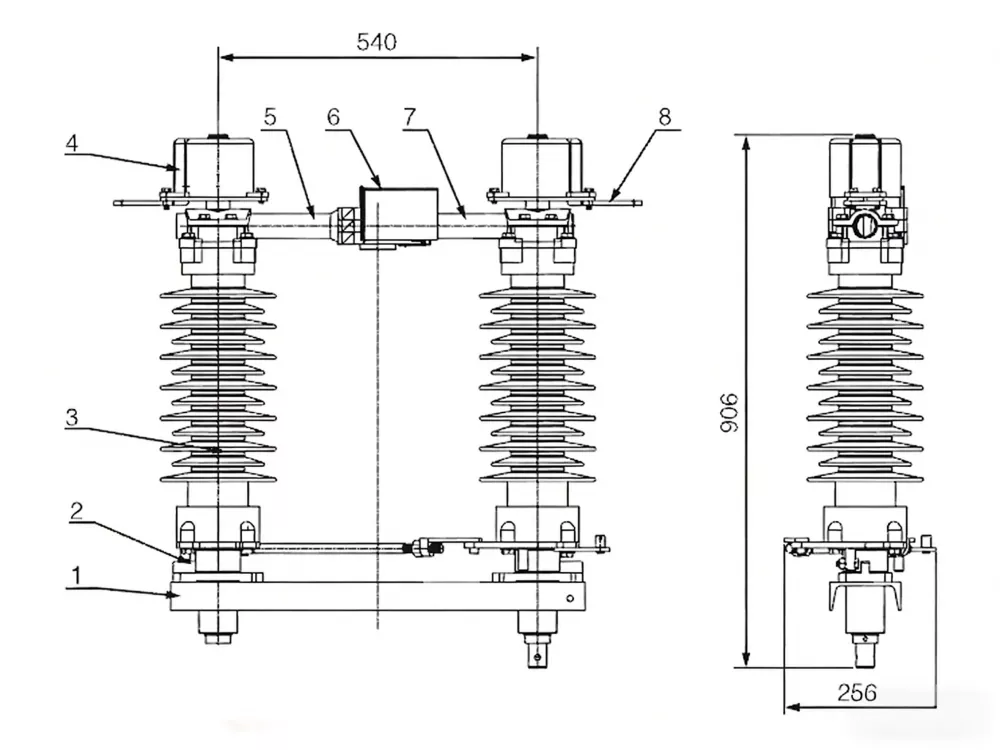

Einpolige Konfiguration
1. Kanalstahlhalterung
2. Stützbasis
3. Isolierpfosten
4. Rechter Auslassanschluss
5. Leitender Stab mit zylindrischem Ende
6. Regenschutz
7. Leitfähigen Stab kontaktieren
8. Linker Auslassanschluss

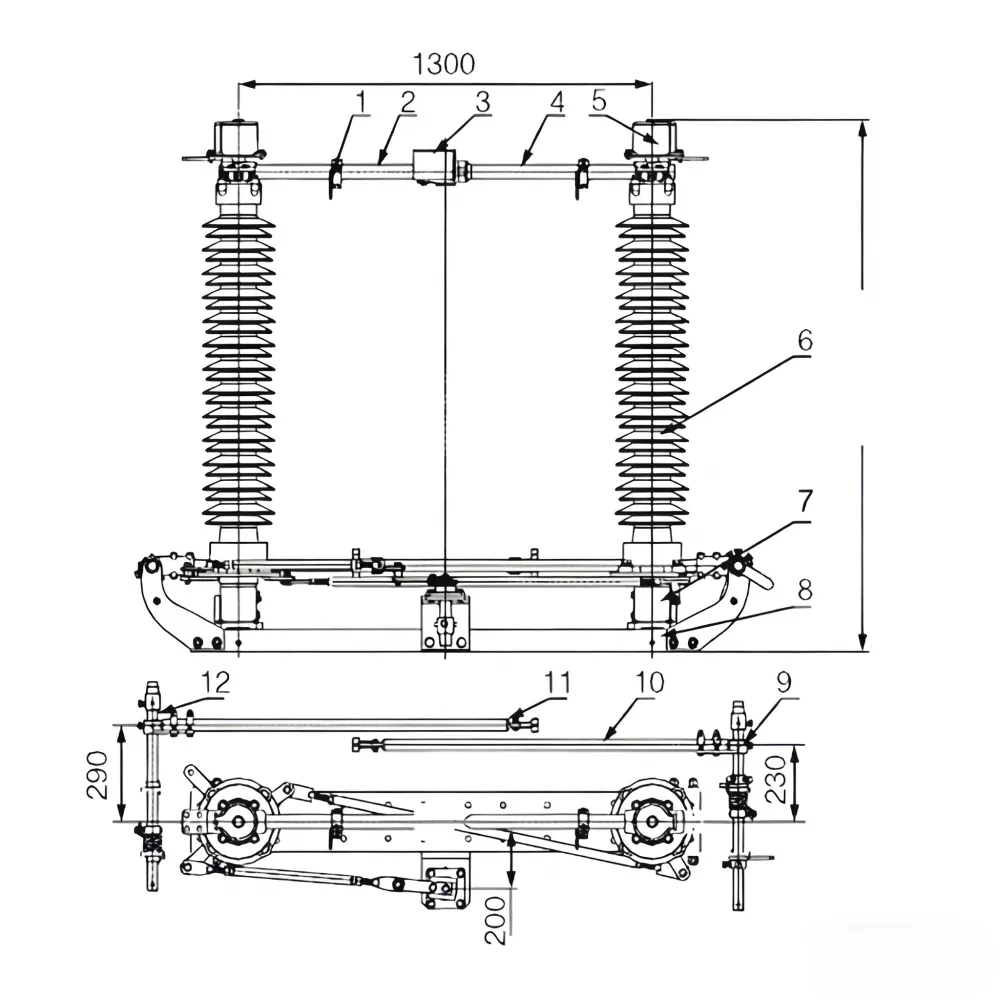

126-kV-Hochspannungsstruktur
1. Fester Kontakt des Erdungsschalters
2. Führungsstange kontaktieren
3. Regenschutz aus Edelstahl
4. Zylindrischer leitfähiger Stab
5. Flexibler Anschlussklemmenblock
6. Isolierende Unterstützung
7. Lagergehäuse
8. Grundrahmen montieren
9. Rechte Erdungsschalterbaugruppe
10. Erdungsschalter-Stahlrohr
11. Beweglicher Kontakt des Erdungsschalters
12. Linke Erdungsschalterbaugruppe
| Vergleichsartikel | Hochspannungs-Trennschalter der GW4-Serie für den Außenbereich | Konventionelle Marktprodukte |
| Strukturelle Stabilität | Verstärkter Stahlsockel mit synchronisierter Drehstromverbindung | Unabhängiger Phasenbetrieb mit höherem Fehlausrichtungsrisiko |
| Kontaktieren Sie Leistung | Optimiertes leitfähiges Rohr mit reduzierter Oxidationsbeständigkeit | Standardkupferkontakte neigen zu langfristigem Verschleiß |
| Wetterbeständigkeit | Entwickelt für Umgebungen mit Regen, Eis, Wind und Verschmutzung | Begrenzter Schutz vor rauen Außenbedingungen |
| Betriebsmodus | Unterstützt manuellen und motorbetriebenen Betrieb | Meistens rein manuelle Systeme |
| Wartungsbedarf | Geringer Wartungsaufwand durch lange Inspektionsintervalle | Häufige Wartung erforderlich |
Der Hochspannungs-Trennschalter für den Außenbereich wird häufig verwendet in:
Die richtige Ausrichtung der rotierenden Welle und der Isolatorstützstruktur ist entscheidend, um einen reibungslosen mechanischen Betrieb zu gewährleisten. Der Grundrahmen muss sicher geerdet sein und der Betätigungsmechanismus sollte vor dem Einschalten getestet werden, um eine sichere Schaltleistung unter lastfreien Bedingungen zu gewährleisten.
F1: Was ist die Hauptfunktion dieses Hochspannungs-Trennschalters für den Außenbereich?
Es sorgt für eine sichtbare Isolierung von Hochspannungskreisen, um eine sichere Wartung und einen sicheren Systembetrieb zu gewährleisten.
F2: Kann dieser Schalter bei starkem Wetter im Freien funktionieren?
Ja, es ist für extreme Außenumgebungen wie Verschmutzung, Regen, Eis und Windlastbedingungen konzipiert.
F3: Was unterscheidet die GW4-Serie von Standardisolatoren?
Es bietet eine verbesserte mechanische Synchronisierung, eine höhere Korrosionsbeständigkeit und eine längere Lebensdauer im Vergleich zu herkömmlichen Modellen.
F4: Ist ein motorisierter Betrieb verfügbar?
Ja, je nach Projektanforderungen können sowohl manuelle als auch motorbetriebene Mechanismen konfiguriert werden.
F5: In welchen Branchen wird diese Ausrüstung üblicherweise eingesetzt?
Es wird häufig in der Stromübertragung, in Umspannwerken, in Systemen für erneuerbare Energien und in Stromnetzen der Schwerindustrie eingesetzt.
