66KV-Tank-Leistungsschalter SF6

Der 66-kV-Tank-Leistungsschalter SF6 (Modell: LW36-66) ist ein Hochspannungs-Außenleistungsschalter, der für 66-kV-Stromübertragungs- und -verteilungssysteme mit einer Nennfrequenz von 50 Hz Wechselstrom entwickelt wurde. Durch die Verwendung von SF6-Gas als Isolier- und Lichtbogenlöschmedium bietet es zuverlässiges Schalten, Fehlerunterbrechung und Schutz für Umspannwerke, Stromnetze, Industrieanlagen und Projekte im Bereich erneuerbare Energien. Der Leistungsschalter kann auch als Sammelschienenschalter und für Kondensatorbank-Schaltanwendungen verwendet werden.

Der LW36-66 ist mit einer kompakten Live-Tank-Struktur ausgestattet, minimiert den Installationsraum und bietet gleichzeitig hervorragende elektrische Leistung und langfristige Betriebszuverlässigkeit. Sein fortschrittlicher Federantriebsmechanismus, die niedrige SF6-Leckrate und das wartungsfreundliche Design machen es zu einer idealen Lösung für moderne Hochspannungsübertragungsnetze, die einen sicheren, effizienten und stabilen Betrieb erfordern.

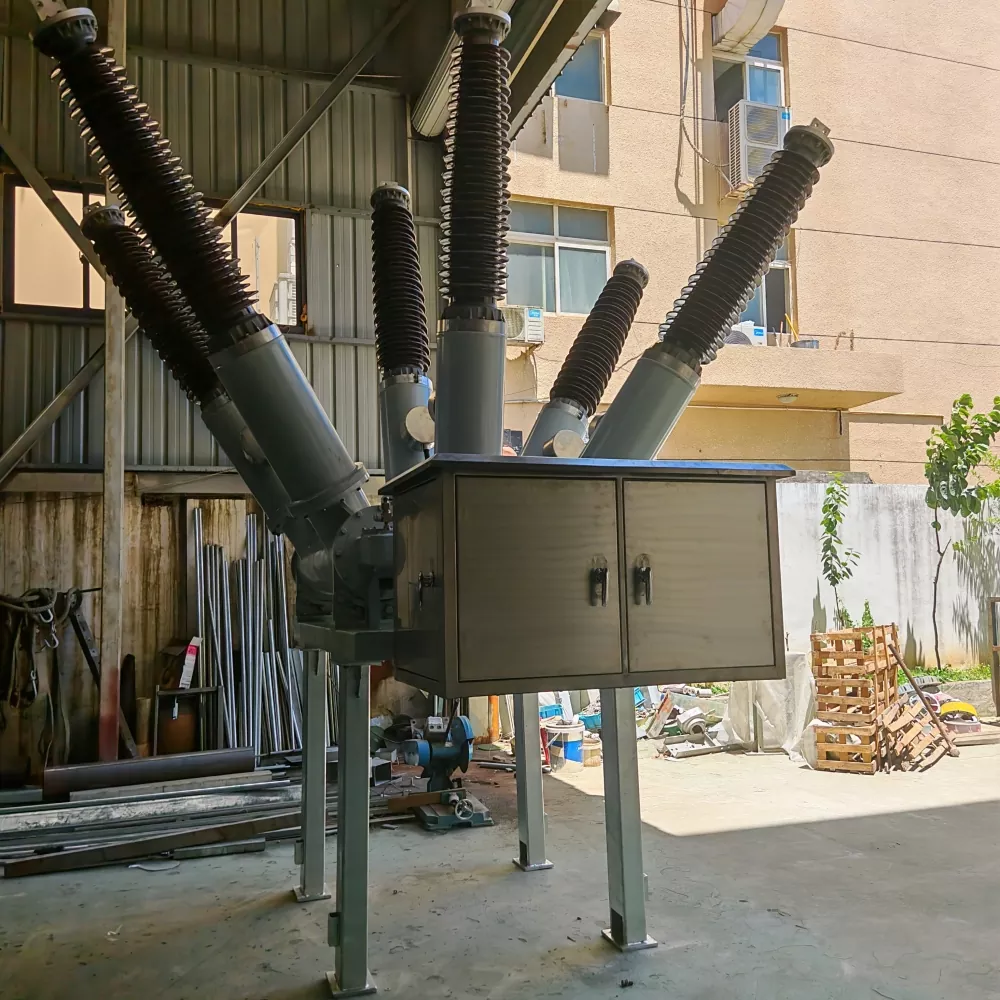

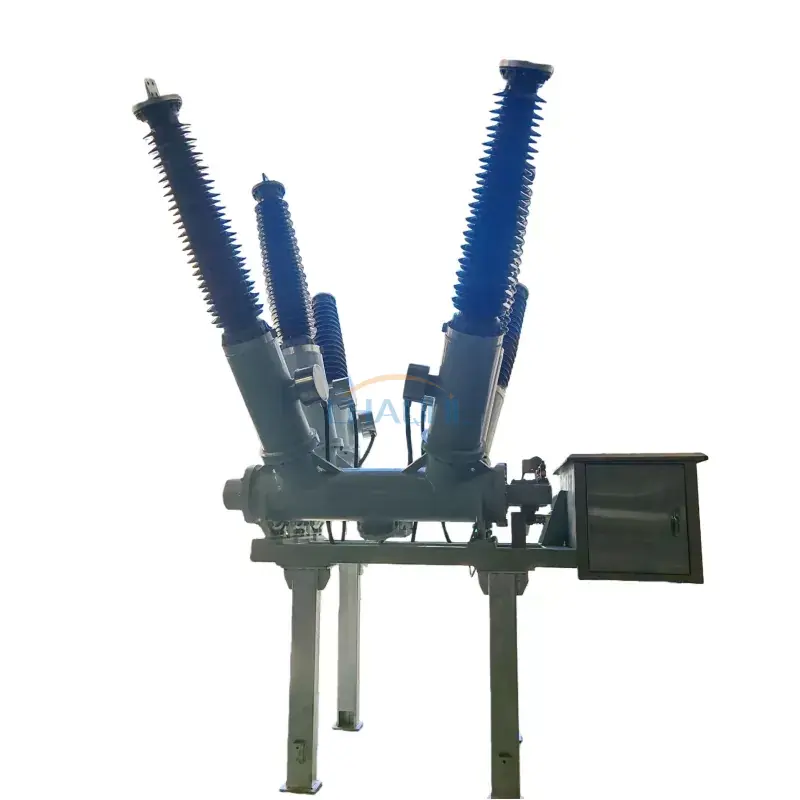

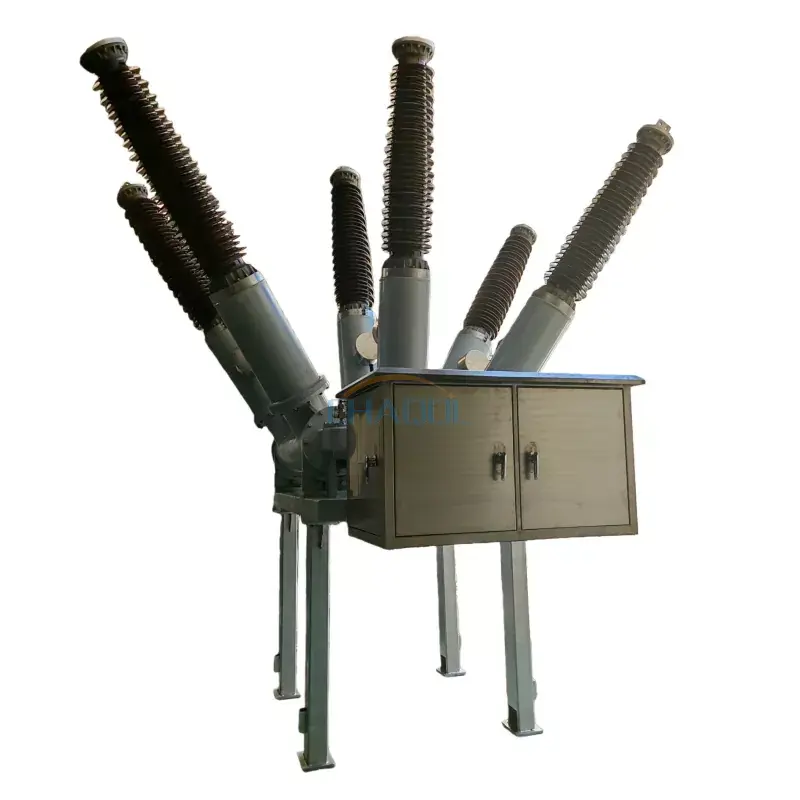

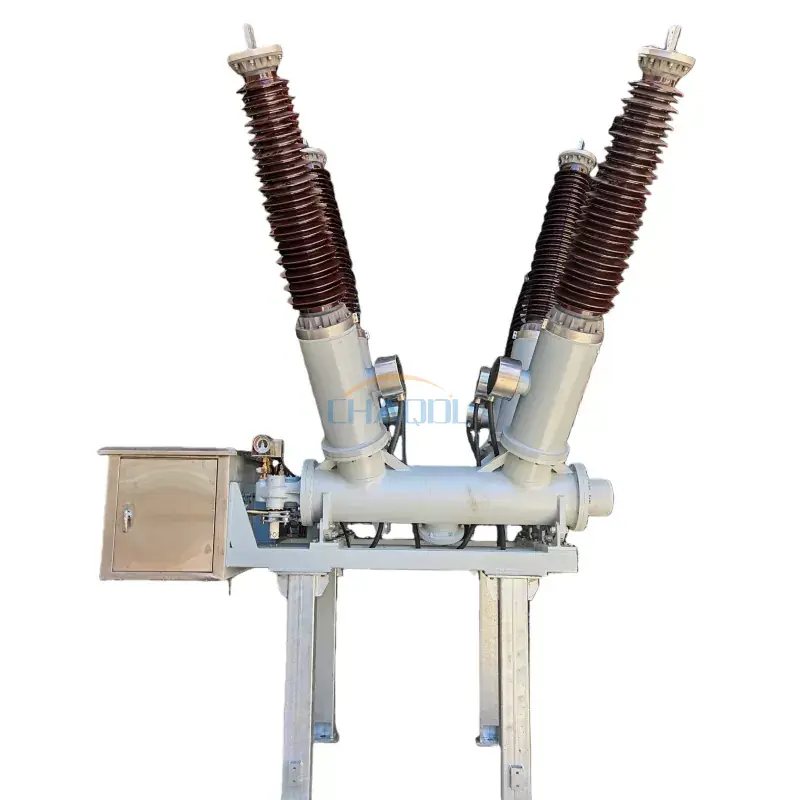

Tatsächliches Produktfoto

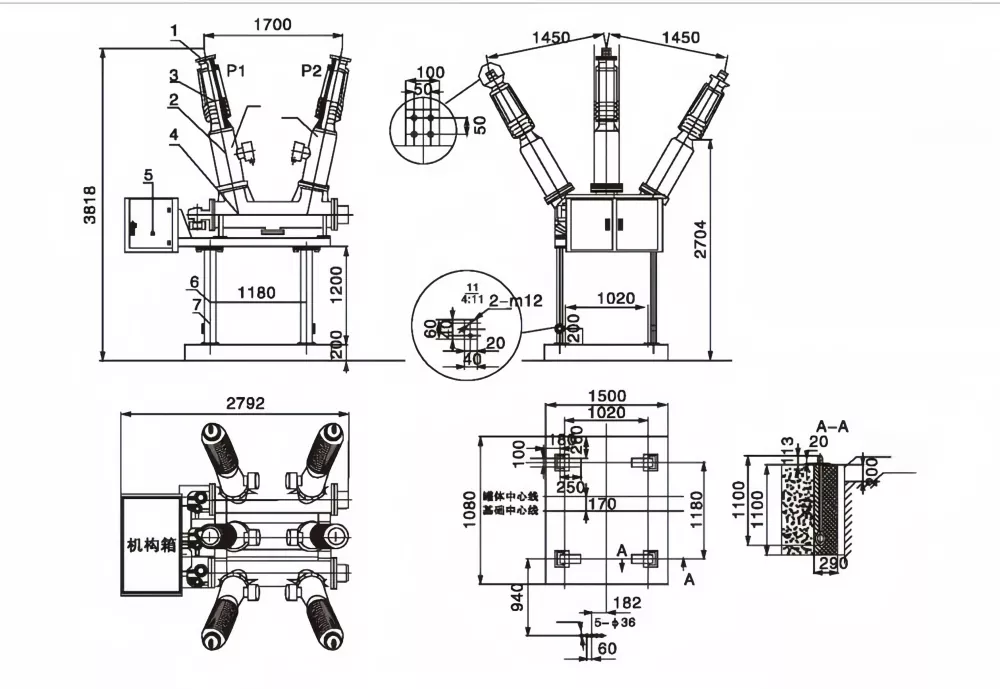

Produktabmessungsdiagramm

Hauptstruktur

• Einphasen-Klemmenblock aus versilbertem Aluminium für hervorragende elektrische Leitfähigkeit.
• Abgangsdurchführung aus hochfestem Porzellan mit hervorragender Isolationsleistung.
• Eingebauter Stromwandler (CT) zum Schutz und zur Messung.
• Bodenmontierte SF6-Lichtbogenlöschkammer mit hoher Abschaltleistung.
• Mechanismusschrank mit integriertem Federantrieb und sekundären Steuerkomponenten.
• Robuste, verzinkte Kanalstahlhalterung für eine stabile Installation.
• Mehrere Erdungsklemmen für verbesserte Betriebssicherheit.

Produktmerkmale

• Nennstrom bis zu3150A, geeignet für Schwerlast-Getriebeanwendungen.
• Die fortschrittliche SF6-Gasisolationstechnologie gewährleistet eine hervorragende Spannungsfestigkeit und zuverlässige Lichtbogenlöschung.
• Lange elektrische Lebensdauer mit 31,5 kA Fehlerunterbrechungsfähigkeit und bis zu 10.000 mechanischen Betätigungen.
• Jährliche SF6-Gasleckagerate unter 0,5 %, wodurch der Wartungsaufwand reduziert und eine langfristige Zuverlässigkeit der Dichtung gewährleistet wird.
• Der66KV-Tank-Leistungsschalter SF6ist für raue Außenumgebungen konzipiert und unterstützt Verschmutzungsgrad IV und Umgebungstemperaturen von -40 °C bis +40 °C.
• Die kompakte Tankbauweise reduziert den Bauraum und verbessert gleichzeitig die mechanische Stabilität.
• Geeignet für Fernüberwachung, Umspannwerksautomatisierung und moderne Smart-Grid-Anwendungen.

Technische Spezifikationen

Spezifikationen des Betriebsmechanismus

Anwendungen

Der66KV-Tank-Leistungsschalter SF6wird häufig in Hochspannungs-Energieübertragungs- und -verteilungssystemen eingesetzt, in denen zuverlässiges Schalten und Schutz unerlässlich sind.

• 66KV-Umspannwerke
• Versorgungsübertragungs- und -verteilungsnetze
• Kraftwerke zur Stromerzeugung
• Netzintegration erneuerbarer Energien
• Industrielle Stromverteilungssysteme
• Umschaltung der Kondensatorbank
• Sammelschienen- und Abzweigschutz
• Projekte zur Automatisierung von Smart Grids und Umspannwerken

Funktionsprinzip

Der 66-KV-Tank-Leistungsschalter SF6 verwendet Schwefelhexafluorid (SF6)-Gas sowohl als Isolier- als auch als Lichtbogenlöschmedium. Wenn sich bei einem Schaltvorgang die Kontakte trennen, entsteht ein Lichtbogen. Hochdruck-SF6-Gas kühlt und entionisiert den Lichtbogen schnell und ermöglicht so eine sichere und effiziente Unterbrechung des Fehlerstroms. Der motorbelastete Federantrieb sorgt für schnelle Öffnungs- und Schließvorgänge und sorgt so für einen zuverlässigen Schutz elektrischer Hochspannungsanlagen.

Häufig gestellte Fragen

Wofür wird ein 66-kV-Tank-SF6-Leistungsschalter verwendet?

Es wird zum Schalten, Schutz und zur Fehlerunterbrechung in 66-kV-Übertragungs- und Verteilungssystemen verwendet und trägt dazu bei, den sicheren und zuverlässigen Betrieb von Umspannwerken und Stromnetzen aufrechtzuerhalten.

Was sind die Vorteile eines SF6-Tank-Leistungsschalters?

SF6-Tank-Leistungsschalter bieten eine hervorragende Isolationsleistung, ein hohes Schaltvermögen, eine kompakte Bauweise, einen geringen Wartungsaufwand und eine lange mechanische Lebensdauer.

Kann dieser Leistungsschalter zum Schalten von Kondensatorbänken verwendet werden?

Ja. Der LW36-66 eignet sich zum Schalten von Kondensatorbänken, für Sammelschienenanwendungen und zum Schutz von Hochspannungsübertragungsleitungen.

Ist der Leistungsschalter für raue Außenumgebungen geeignet?

Ja. Es ist für den zuverlässigen Betrieb unter Verschmutzungsgrad IV-Bedingungen und Umgebungstemperaturen von -40 °C bis +40 °C ausgelegt und eignet sich daher für anspruchsvolle Außeninstallationen.
