126KV SF6-Leistungsschalter für den Außenbereich

Der 126-KV-SF6-Leistungsschalter für den Außenbereich (Modell LW36-126) ist ein Schaltgerät der Hochspannungsübertragungsklasse, das für Umspannwerke, Versorgungsübertragungssysteme und große industrielle Stromnetze entwickelt wurde. Es wird häufig zur Steuerung, zum Schutz und zum Schalten von Lastströmen, Überlastströmen und Kurzschlussfehlerströmen verwendet und kann auch als Kuppelschalter in verbundenen Stromversorgungssystemen fungieren.

Dieser 126-kV-SF6-Leistungsschalter für den Außenbereich verwendet Schwefelhexafluorid (SF6)-Gas als Lichtbogenlösch- und Isoliermedium, kombiniert mit einer einspaltigen Struktur mit einer Unterbrechung pro Pol. Während der Unterbrechung erzeugt das Prinzip der selbstenergetischen Lichtbogenlöschung einen Hochgeschwindigkeitsgasstrom in der Lichtbogenkammer, um den Lichtbogen effizient zu kühlen und zu löschen und so eine stabile Abschaltleistung unter Bedingungen hoher Fehler sicherzustellen.

Ausgestattet mit einem CT-gesteuerten Motorfederantrieb und einem dreistufigen mechanischen Verbindungssystem bietet der LW36-126 präzise Schaltleistung, hohe mechanische Zuverlässigkeit und hervorragende langfristige Betriebsstabilität in anspruchsvollen Außenumgebungen.

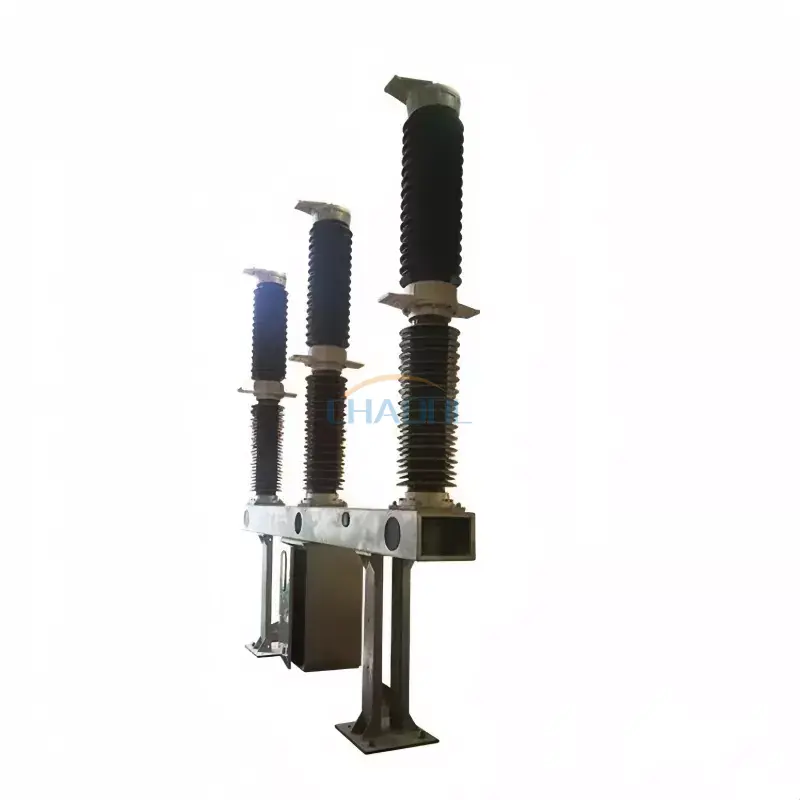

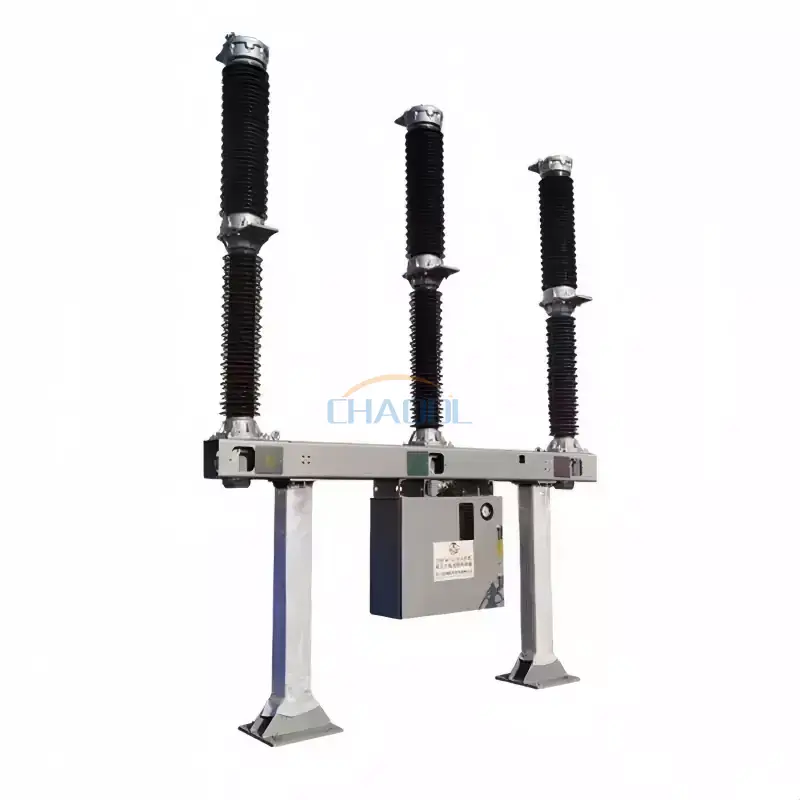

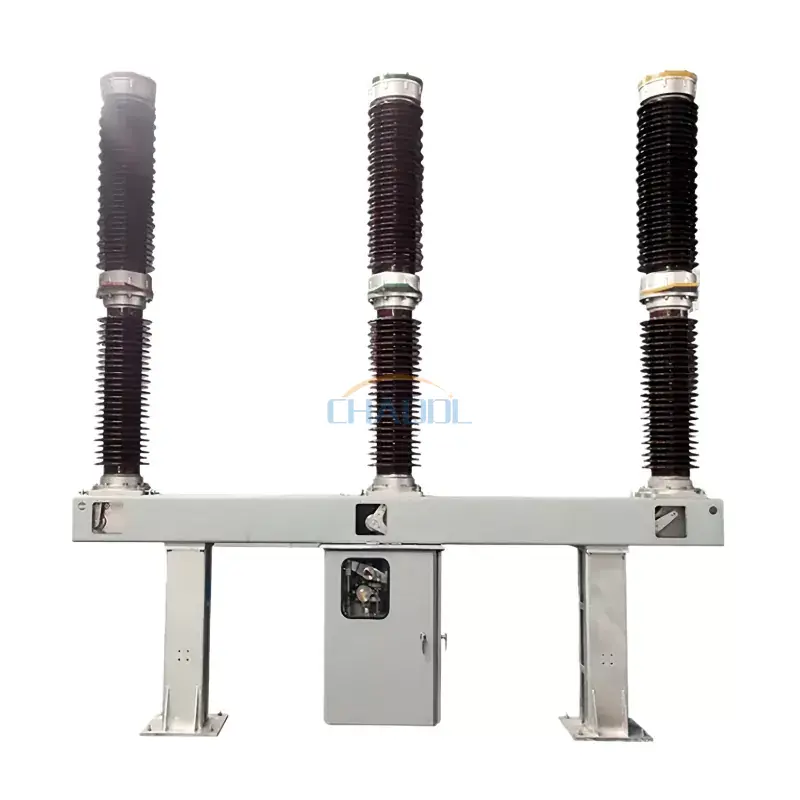

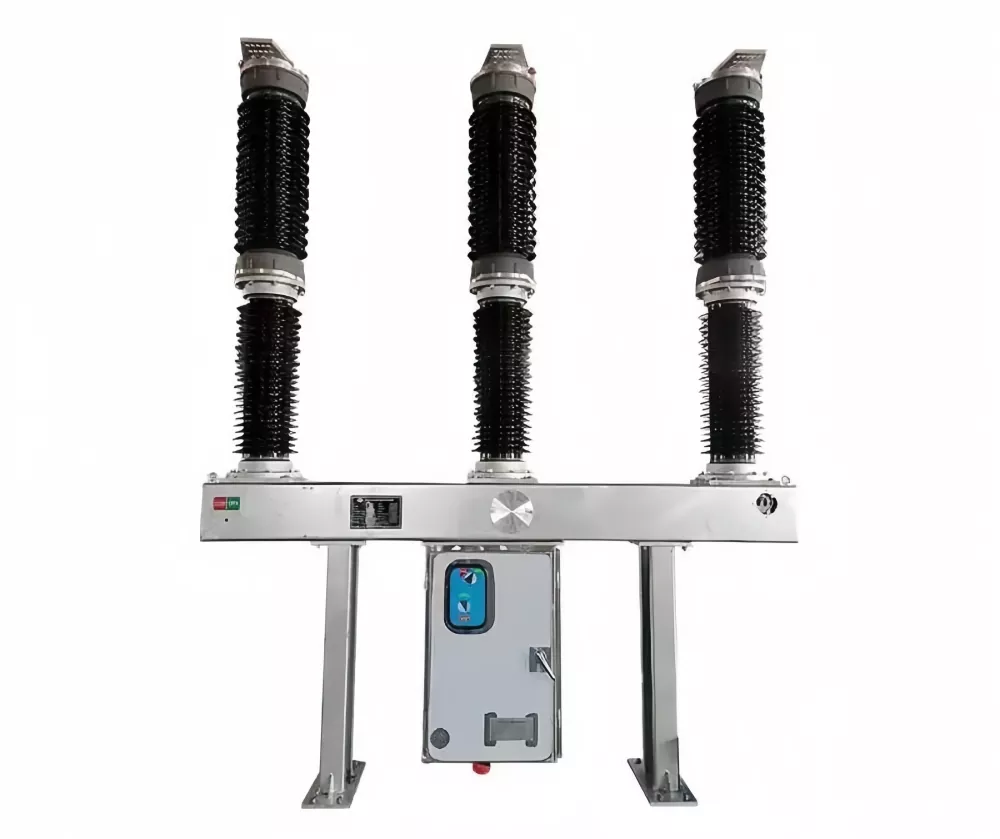

Aussehen des Produkts

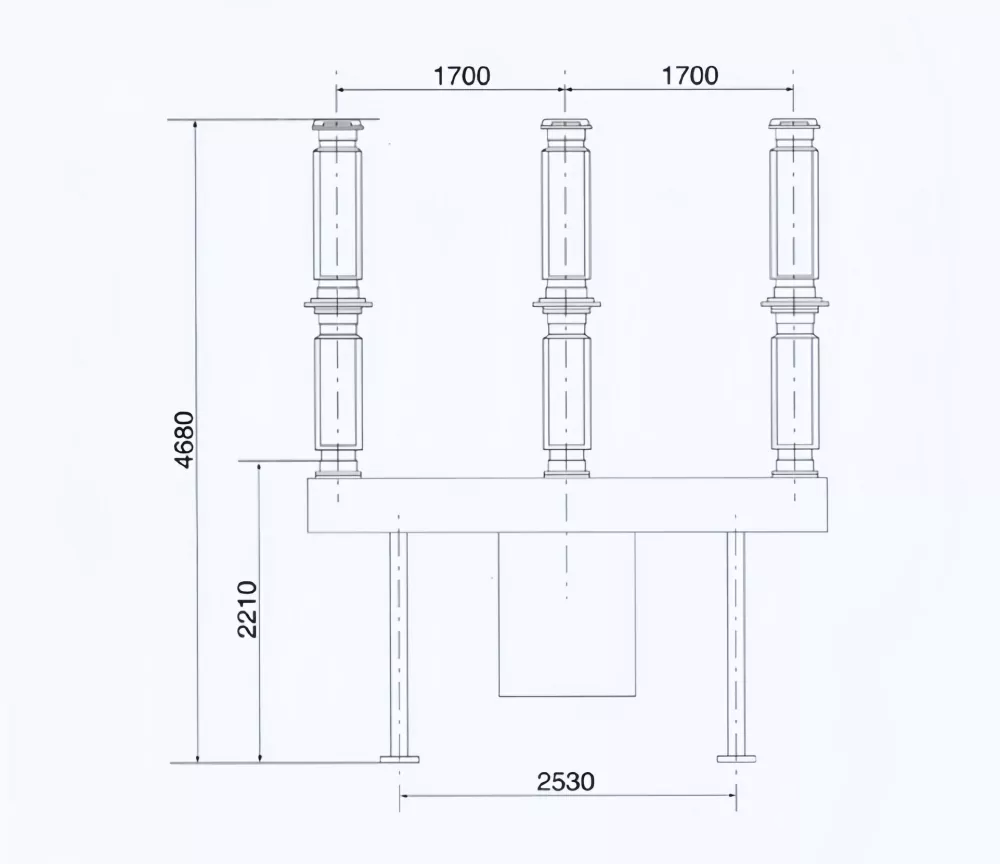

Produktabmessungsdiagramm

Betriebsumgebung

• Aufstellungshöhe: ≤ 3000 Meter über dem Meeresspiegel
• Umgebungstemperatur: -30°C bis +40°C
• Maximale Windgeschwindigkeit: ≤ 34 m/s
• Verschmutzungsgrad: Klasse III (25 mm/kV)

Technische Parameter

Produktmerkmale

• Die fortschrittliche SF6-Gasisolierung gewährleistet eine hervorragende Lichtbogenlöschung und dielektrische Leistung.
• Das einsäulige, einpolige Design reduziert die mechanische Komplexität und verbessert die Zuverlässigkeit.
• Hohes Ausschaltvermögen von bis zu 40 kA zur Fehlerunterbrechung auf Übertragungsebene.
• Der CT-angetriebene Federantriebsmechanismus sorgt für einen stabilen und präzisen Schaltvorgang.
• Geeignet für raue Außenumgebungen mit hoher Beständigkeit gegen Verschmutzung, Wind und Temperaturschwankungen.
• Lange mechanische Lebensdauer bei geringem Wartungsaufwand für Netzbetreiber.
• Kompatibel mit modernen Stationsautomatisierungs- und Fernsteuerungssystemen.

Produktstruktur und Funktionsprinzip

Der 126-KV-SF6-Leistungsschalter für den Außenbereich besteht aus einer mit SF6-Gas gefüllten Lichtbogenlöschkammer, der Integration eines Stromtransformators, einem Betätigungsmechanismus, einer isolierenden Stützstruktur und einem Stahlgehäusesystem. Das SF6-Gas fungiert sowohl als Isolations- als auch als Lichtbogenlöschmedium und sorgt für eine hohe Spannungsfestigkeit und schnelle Erholung nach einer Unterbrechung.

Im Fehlerfall löst der Betätigungsmechanismus den beweglichen Kontakt aus und erzeugt so einen SF6-Gasstrom mit hoher Geschwindigkeit in der Lichtbogenkammer. Dieser Luftstrom kühlt und entionisiert den Lichtbogen schnell und sorgt so für eine sichere Unterbrechung von Hochspannungsfehlerströmen. Das dreistufige mechanische Verbindungssystem gewährleistet einen synchronisierten Stangenbetrieb und eine hohe Bremskonsistenz.

Anwendungen

• Umspannwerke für Hochspannungsübertragung
• Stromnetz-Verbindungssysteme
• Versorgungsübertragungs- und -verteilungsnetze
• Wasserkraft- und Wärmekraftwerke
• Industrielle Hochspannungssysteme
• Große Infrastruktur- und Energieprojekte
• Eisenbahn- und Transportenergiesysteme

Häufig gestellte Fragen

Was ist ein126KV SF6-Leistungsschalter für den Außenbereichverwendet für?

Es dient zur Unterbrechung und Steuerung von Hochspannungsströmen in Übertragungsnetzen und gewährleistet den sicheren Betrieb von Umspannwerken und Energiesystemen bei Störungen oder Schaltvorgängen.

Warum wird SF6-Gas in Leistungsschaltern verwendet?

SF6-Gas verfügt über hervorragende Isolier- und Lichtbogenlöscheigenschaften und ermöglicht eine effiziente Unterbrechung von Hochspannungsfehlerströmen bei gleichzeitig kompakter Gerätegröße.

Ist der LW36-126 für die Außenaufstellung geeignet?

Ja. Der126KV SF6-Leistungsschalter für den Außenbereichist speziell für Umspannwerke im Freien konzipiert und kann unter rauen Umgebungsbedingungen zuverlässig arbeiten.

Was sind die Vorteile gegenüber herkömmlichen Leistungsschaltern?

Im Vergleich zu Leistungsschaltern auf Ölbasis bieten SF6-Leistungsschalter eine höhere Zuverlässigkeit, einen geringeren Wartungsaufwand, eine schnellere Lichtbogenlöschung und eine bessere Leistung unter Hochspannungsbedingungen.
