Artikelzusammenfassung:Zuverlässiger Mittelspannungsschutz erfordert mehr als nur die Unterbrechung eines Fehlers. Versorgungsunternehmen und Industriebetreiber benötigen außerdem schnelles Schalten, stabile mechanische Leistung, geringen Wartungsaufwand und Kompatibilität mit zunehmend intelligenten Verteilungsnetzen. EinPermanentmagnet-Leistungsschalter für den Außenbereichkombiniert Vakuumunterbrechungstechnologie mit einem Permanentmagnet-Antriebsmechanismus, um diesen Anforderungen gerecht zu werden. In diesem Artikel wird erklärt, wie die Technologie funktioniert, wo sie eingesetzt werden kann, welche technischen Faktoren vor dem Kauf bewertet werden sollten und wie sie dazu beitragen kann, betriebliche Herausforderungen in modernen Stromverteilungssystemen zu reduzieren.
Mittelspannungsverteilungsnetze arbeiten unter anspruchsvollen Bedingungen. Ein Fehler an einer Einspeisung, einem Transformatoranschluss, einem Industriebus, einem Eisenbahnnetz oder einer Anlage für erneuerbare Energien kann die Stromversorgung unterbrechen und möglicherweise wertvolle Geräte beschädigen. Der Leistungsschalter ist daher ein kritischer Teil der Schutzkette.
Moderne Betreiber stehen jedoch gleichzeitig vor mehreren Herausforderungen. Geräte können im Freien installiert werden, wo sie Feuchtigkeit, Staub, ultravioletter Strahlung, Temperaturschwankungen und anderen Umwelteinflüssen ausgesetzt sind. Gleichzeitig werden Verteilungsnetze immer stärker automatisiert, wodurch ein Bedarf an Geräten entsteht, die konsistent auf elektrische Befehle reagieren und mit intelligenten Schutz- und Steuerungssystemen kommunizieren können.
Herkömmliche mechanisch betriebene Leistungsschalter können eine effektive Leistung erbringen, ihre Betätigungsmechanismen enthalten jedoch mehrere bewegliche Teile. Mechanischer Verschleiß, Anpassungsanforderungen und ein inkonsistenter Betrieb über lange Betriebszeiträume hinweg können zu Problemen führen, insbesondere bei Installationen, die häufiges Schalten erfordern.

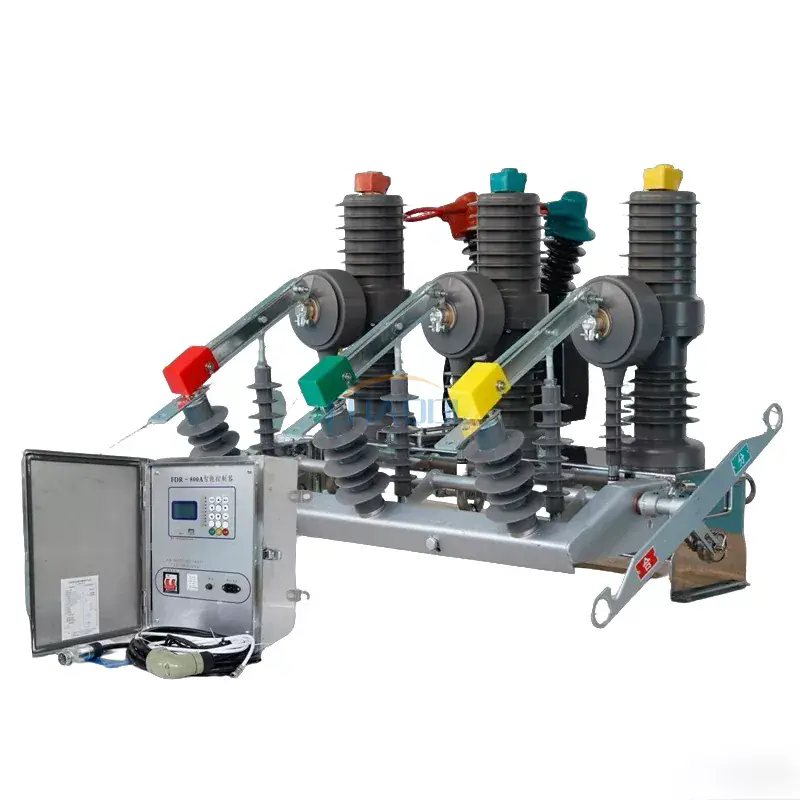

Ein Permanentmagnet-Leistungsschalter für den Außenbereich begegnet diesen Herausforderungen, indem er einen Vakuum-Unterbrecher mit einem Permanentmagnet-Aktuator kombiniert. Das Ergebnis ist eine kompakte Mittelspannungs-Schaltlösung, die auf zuverlässigen Betrieb, reduzierte mechanische Komplexität und Integration in moderne Verteilungssysteme ausgelegt ist.
Das Funktionsprinzip basiert auf zwei wesentlichen Technologien:VakuumunterbrechungUndPermanentmagnetbetätigung.
Im Normalbetrieb lässt der Leistungsschalter Strom durch seinen Leiterpfad fließen. Wenn das Schutzsystem einen abnormalen Zustand erkennt, erhält der Betätigungsmechanismus einen Befehl zum Öffnen der Kontakte. Der Permanentmagnet-Aktuator treibt den Mechanismus an und trennt die Kontakte im Vakuum-Unterbrecher.
Beim Trennen der Kontakte kann es kurzzeitig zur Bildung eines Lichtbogens kommen. Da sich die Kontakte im Inneren einer Vakuum-Schaltkammer befinden, erlischt der Lichtbogen schnell, wenn der Strom seinen natürlichen Unterbrechungspunkt passiert. Der Stromkreis ist dann galvanisch vom Fehler getrennt.
Beim Schließvorgang fährt der Betätiger die Kontakte in die gewünschte Position zurück. Die kontrollierte Bewegung sorgt für eine wiederholbare Schaltleistung.
Dieser Betriebsablauf lässt sich wie folgt zusammenfassen:
Die Kombination dieser Technologien ist besonders nützlich, wenn Bediener schnelles Schalten und zuverlässige mechanische Leistung benötigen, ohne auf eine komplexe federbasierte Bedienstruktur angewiesen zu sein.
Der Antriebsmechanismus hat einen direkten Einfluss auf die Zuverlässigkeit des Leistungsschalters. Ein Permanentmagnetmechanismus nutzt elektromagnetische Kraft, um die Bewegung des Schaltmechanismus zu steuern und seine Betriebsposition beizubehalten.
Im Vergleich zu Mechanismen mit einer größeren Anzahl mechanischer Übertragungselemente kann ein Permanentmagnet-Aktuator über weniger bewegliche Komponenten verfügen. Dies reduziert mögliche mechanische Verschleißstellen und trägt dazu bei, ein gleichmäßiges Öffnungs- und Schließverhalten aufrechtzuerhalten.
| Rücksichtnahme | Permanentmagnetmechanismus | Traditioneller mechanischer Mechanismus |
|---|---|---|
| Mechanische Komplexität | Relativ einfache Bedienstruktur | Kann weitere mechanische Übertragungsteile enthalten |
| Bewegliche Komponenten | Reduzierte Anzahl mechanisch beweglicher Teile | Im Allgemeinen mehr mechanische Komponenten |
| Wartungsbedarf | Ausgelegt für wartungsarmen Betrieb | Möglicherweise sind regelmäßige Inspektionen und Anpassungen erforderlich |
| Konsistenz wechseln | Stabile elektromagnetische Betätigung | Kann stärker vom mechanischen Zustand abhängen |
| Häufiges Wechseln | Gut geeignet für Anwendungen, die einen wiederholten Betrieb erfordern | Die Auswahl hängt vom Design des Mechanismus und dem Arbeitszyklus ab |
Der praktische Vorteil liegt nicht nur in der Reduzierung der Komponentenanzahl. Der Betätigungsmechanismus ist auch ein wichtiger Faktor, wenn Leistungsschalter an Orten installiert werden, an denen der Wartungszugang schwierig ist oder an denen ungeplante Ausfallzeiten erhebliche Betriebskosten verursachen können.
Ein ordnungsgemäß konstruierter Permanentmagnet-Leistungsschalter für den Außenbereich enthält mehrere aufeinander abgestimmte elektrische, mechanische und isolierende Komponenten. Jede Komponente trägt zum sicheren Schalten und zuverlässigen Betrieb bei.
Da diese Komponenten zusammenarbeiten, sollte die Auswahl niemals nur auf der Nennspannung basieren. Der gesamte elektrische Betrieb, die Installationsumgebung, die Steuerungsanforderungen und die Systemschutzstrategie sollten berücksichtigt werden.
Einer der wichtigsten Vorteile ist das vereinfachte mechanische Betriebssystem. Durch weniger mechanische Verschleißpunkte kann die routinemäßige mechanische Anpassung reduziert werden. Dies kann besonders wertvoll für Umspannwerke im Freien, entfernte Verteilungsnetze und Industrieanlagen sein, bei denen der Wartungszugang unbequem ist.
Permanentmagnetbetätigung sorgt für kontrollierte elektromagnetische Bewegung. Ein konsistentes Öffnungs- und Schließverhalten ist wichtig, wenn der Leistungsschalter wiederholt durch Schutz-, Automatisierungs- oder Fernsteuerungssysteme betätigt wird.
Der Vakuum-Unterbrecher sorgt für eine effektive Lichtbogenunterbrechung, ohne dass die Schaltkammer herkömmliche Isoliergase oder flüssige Medien zur Lichtbogenlöschung verwenden muss. Dadurch eignet sich die Vakuumtechnologie gut für viele Anwendungen in der Mittelspannungsverteilung.
Der Aktor ist auf einen effizienten Betrieb ausgelegt, was dazu beitragen kann, den Energiebedarf für Schaltvorgänge zu reduzieren. Der genaue Energieverbrauch hängt von der jeweiligen Konfiguration und dem Steuerungssystem ab, daher sollten die Projektspezifikationen vor der endgültigen Auswahl immer überprüft werden.
Außenverteilungsgeräte müssen der Umweltbelastung standhalten. Ein entsprechend gestaltetes Schutzschaltergehäuse für den Außenbereich trägt dazu bei, interne Komponenten vor Feuchtigkeit, Staub, UV-Strahlung und wechselnden Wetterbedingungen zu schützen.
Bei Anwendungen mit wiederholtem Schalten ist die mechanische Belastbarkeit ein wichtiges Kaufkriterium. Die Produktspezifikation von Anqiang gibt eine mechanische Lebensdauer von bis zu 10.000 Betätigungen für die entsprechende Konfiguration des Permanentmagnet-Leistungsschalters für den Außenbereich an.
Moderne Stromnetze sind zunehmend auf Fernsteuerung, Überwachung und automatisiertes Fehlermanagement angewiesen. Ein entsprechend konfigurierter Permanentmagnet-Leistungsschalter kann die Integration in SCADA- und Verteilungsautomatisierungssysteme unterstützen, sodass Betreiber reaktionsfähigere Stromnetze aufbauen können.
Die Auswahl eines Leistungsschalters nur aufgrund seines Namens oder seiner Spannungsklasse kann zu einer ungeeigneten Konfiguration führen. Käufer sollten die Spezifikationen des Leistungsschalters mit den tatsächlichen elektrischen Eigenschaften der Installation vergleichen.
| Parameter | Beispielspezifikation | Warum es wichtig ist |
|---|---|---|
| Nennspannung | 12 kV / 24 kV | Muss mit der Nennspannungsklasse des Verteilungssystems übereinstimmen. |
| Nennfrequenz | 50 Hz | Muss der Netzfrequenz entsprechen. |
| Nennstrom | 630 A / 1250 A | Definiert die Dauerstromtragfähigkeit. |
| Kurzschlussausschaltstrom | 20 kA / 25 kA | Zeigt die Fehlerstrom-Unterbrechungsfähigkeit des Leistungsschalters an. |
| Spitzenstromfestigkeit | 50 kA / 63 kA | Wichtig für die Beurteilung kurzzeitiger elektromagnetischer Belastungen. |
| Blitzimpulse halten der Spannung stand | 125 kV / 145 kV | Wichtig für die Isolationskoordination und den Transientenschutz. |
| Mechanisches Leben | Bis zu 10.000 Operationen | Nützlich, wenn häufiges Umschalten zu erwarten ist. |
In den von Anqiang bereitgestellten Produktinformationen sind Konfigurationen mit Nennspannungen von 12 kV und 24 kV, Nennströme von 630 A und 1250 A sowie Kurzschlussausschaltvermögen von 20 kA und 25 kA für die entsprechenden Modelle aufgeführt.
Die tatsächliche Auswahl sollte immer auf dem vollständigen Systemdesign, den geltenden Standards, der Schutzkoordination und den projektspezifischen Anforderungen basieren und nicht davon ausgehen, dass jede Konfiguration identische Bewertungen hat.
Durch die Kombination aus Outdoor-Konstruktion, Vakuumunterbrechung und Permanentmagnetbetrieb eignet sich dieses Gerät für ein breites Spektrum von Mittelspannungsanwendungen.
Anqiang identifiziert Umspannwerke, Verteilungsnetze, Eisenbahnelektrifizierung, Bergbau, industrielle Stromversorgungssysteme und Anlagen für erneuerbare Energien als Anwendungsbereiche für seinen Permanentmagnet-Leistungsschalter für den Außenbereich.
Der richtige Schutzschalter sollte anhand des elektrischen Systems und nicht anhand des Produktkatalogs ausgewählt werden. Ein praktischer Auswahlprozess kann sowohl eine Unterspezifikation als auch eine unnötige Überdimensionierung verhindern.
Dieser Ansatz ist zuverlässiger als die Auswahl eines Leistungsschalters ausschließlich nach Nennstrom oder Kaufpreis. Niedrigere Anschaffungskosten können teuer werden, wenn die Ausrüstung schwer zu warten ist, mit dem Steuerungssystem nicht kompatibel ist oder nicht richtig auf den Fehlerpegel abgestimmt ist.
Obwohl Permanentmagnet-Leistungsschalter darauf ausgelegt sind, den mechanischen Wartungsaufwand zu reduzieren, bedeutet geringer Wartungsaufwand nicht, dass keine Inspektionen erforderlich sind. Ein diszipliniertes Betriebsprogramm bleibt für Mittelspannungsanlagen wichtig.
Bei Outdoor-Ausrüstung ist die Umweltprüfung besonders wichtig. Feuchtigkeit, Verschmutzung, Korrosion und mechanische Schäden können die Isolierung und Betriebszuverlässigkeit allmählich beeinträchtigen, selbst wenn der Leistungsschalter selbst robust konstruiert ist.
Ein vorbeugendes Wartungsprogramm sollte sich daher auf die gesamte Installation konzentrieren und den Leistungsschalter nicht als isolierte Komponente behandeln.
Ein Permanentmagnet-Leistungsschalter für den Außenbereich ist ein Mittelspannungs-Leistungsschalter, der einen Vakuum-Unterbrecher mit einem Permanentmagnet-Betätigungsmechanismus kombiniert. Es ist für zuverlässiges Schalten und Fehlerunterbrechung in Außenverteilungs- und Industriestromsystemen konzipiert.
Die Konfiguration hängt vom Hersteller und den Projektanforderungen ab. Die Produktfamilien ZW32-12G und ZW32-24G von Anqiang sind für 12-kV- und 24-kV-Mittelspannungsanwendungen konzipiert.
Der Mechanismus kann die mechanische Komplexität reduzieren, eine gleichmäßige Schaltbewegung ermöglichen, den mechanischen Verschleiß reduzieren und einen wartungsarmen Betrieb unterstützen. Diese Eigenschaften sind besonders wertvoll für Geräte, die häufig geschaltet werden.
Ja. Eine entsprechend konfigurierte Einheit kann in Verteilungsautomatisierung, SCADA, Fernüberwachung und intelligente Schutzsysteme integriert werden. Die genaue Kommunikations- und Steuerungskonfiguration sollte für jedes Projekt bestätigt werden.
Ja. Permanentmagnet-Leistungsschalter für den Außenbereich können in Mittelspannungsabschnitten von Solar- und Windenergieverteilungssystemen eingesetzt werden, wenn ihre Spannungs-, Strom-, Fehlerunterbrechungs-, Isolations- und Steuerungseigenschaften den Installationsanforderungen entsprechen.
Die mechanische Lebensdauer hängt vom jeweiligen Modell und den Betriebsbedingungen ab. Die geltende Anqiang-Spezifikation gibt eine mechanische Lebensdauer von bis zu 10.000 Betätigungen an.
Für eine genaue technische Empfehlung geben Sie Systemspannung, Nennstrom, Kurzschlusspegel, Frequenz, Installationsumgebung, Schaltleistung, Steuerspannung, Automatisierungsanforderungen, Montageanordnung und alle anwendbaren Projektstandards an. Durch die frühzeitige Bereitstellung dieser Informationen können spätere Spezifikationsänderungen reduziert werden.
Ein Permanentmagnet-Leistungsschalter für den Außenbereich ist mehr als ein herkömmliches Schaltgerät mit einem anderen Aktuator. Durch die Kombination von Vakuumunterbrechung und Permanentmagnetbetrieb erfüllt es mehrere praktische Anforderungen moderner Mittelspannungsnetze: zuverlässiges Schalten, reduzierte mechanische Komplexität, geringerer Wartungsaufwand, Anpassungsfähigkeit an den Außenbereich und Kompatibilität mit zunehmend automatisierten Stromverteilungssystemen.
Der wichtigste Punkt für Käufer ist die Abstimmung des Leistungsschalters auf die tatsächliche elektrische Belastung. Nennspannung, Dauerstrom, Kurzschlussunterbrechungsfähigkeit, Isolationsgrad, Schaltfrequenz, Umgebungsbedingungen, Steuerungsarchitektur und Installationsanforderungen sollten alle bewertet werden, bevor eine endgültige Entscheidung getroffen wird.
Anqiang bietet Permanentmagnet-Leistungsschalterlösungen für den Außenbereich für Mittelspannungsanwendungen mit Konfigurationen für 12-kV- und 24-kV-Systeme und Anwendungen, die von Verteilungsnetzen und Umspannwerken bis hin zu Industrie-, Eisenbahn-, Bergbau- und erneuerbaren Energieprojekten reichen.
Suchen Sie einen zuverlässigen Permanentmagnet-Leistungsschalter für den Außenbereich für Ihr Mittelspannungsprojekt?Teilen Sie Ihre Systemspannung, Ihren Nennstrom, Ihren Fehlerpegel, Ihre Installationsumgebung und Ihre Steuerungsanforderungen mitAnqiangum eine geeignete Konfiguration zu besprechen.Kontaktieren Sie unsFür Produktinformationen, technischen Support und eine auf Ihre Anwendung zugeschnittene Lösung.
Wichtig:Die Auswahl und Installation des Leistungsschalters sollte von qualifizierten Elektrofachkräften und gemäß den geltenden örtlichen Normen, Systemschutzanforderungen und der technischen Dokumentation des Herstellers durchgeführt werden.
