Permanentmagnet-Leistungsschalter für den Außenbereich

DerPermanentmagnet-Leistungsschalter für den Außenbereich(Modelle: ZW32-12G / ZW32-24G) ist ein leistungsstarker Vakuum-Leistungsschalter für den Außenbereich, der für 12-kV- und 24-kV-Mittelspannungsverteilungsnetze entwickelt wurde. Ausgestattet mit einem fortschrittlichen Permanentmagnet-Betätigungsmechanismus bietet es schnelles Schalten, hohe Zuverlässigkeit, geringen Stromverbrauch und wartungsfreien Betrieb. Es wird häufig zum Schalten von Lastströmen, Überlastströmen und Kurzschlussströmen in städtischen und ländlichen Stromnetzen, Umspannwerken, Bergbaubetrieben, Eisenbahnelektrifizierungssystemen und Projekten für erneuerbare Energien verwendet.

Im Vergleich zu herkömmlichen federbetriebenen Leistungsschaltern bietet der Permanentmagnet-Betätigungsmechanismus eine einfachere Struktur, weniger bewegliche Teile, eine längere Lebensdauer und eine gleichmäßigere Öffnungs- und Schließleistung. Dies macht es zu einer idealen Lösung für moderne Smart Grids, Verteilungsautomatisierungssysteme und Anwendungen, die häufige Schaltvorgänge erfordern.

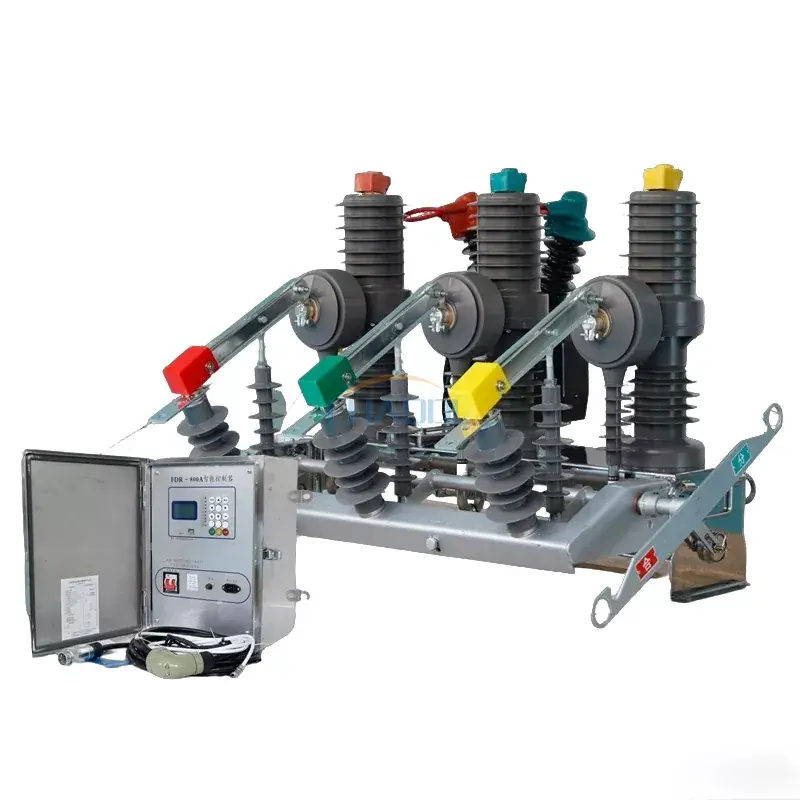

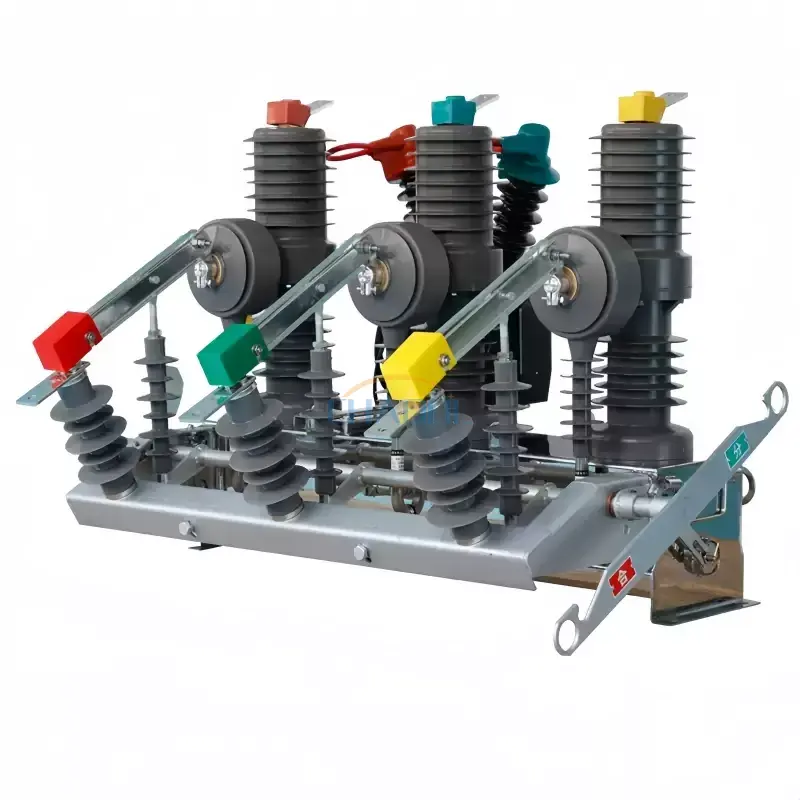

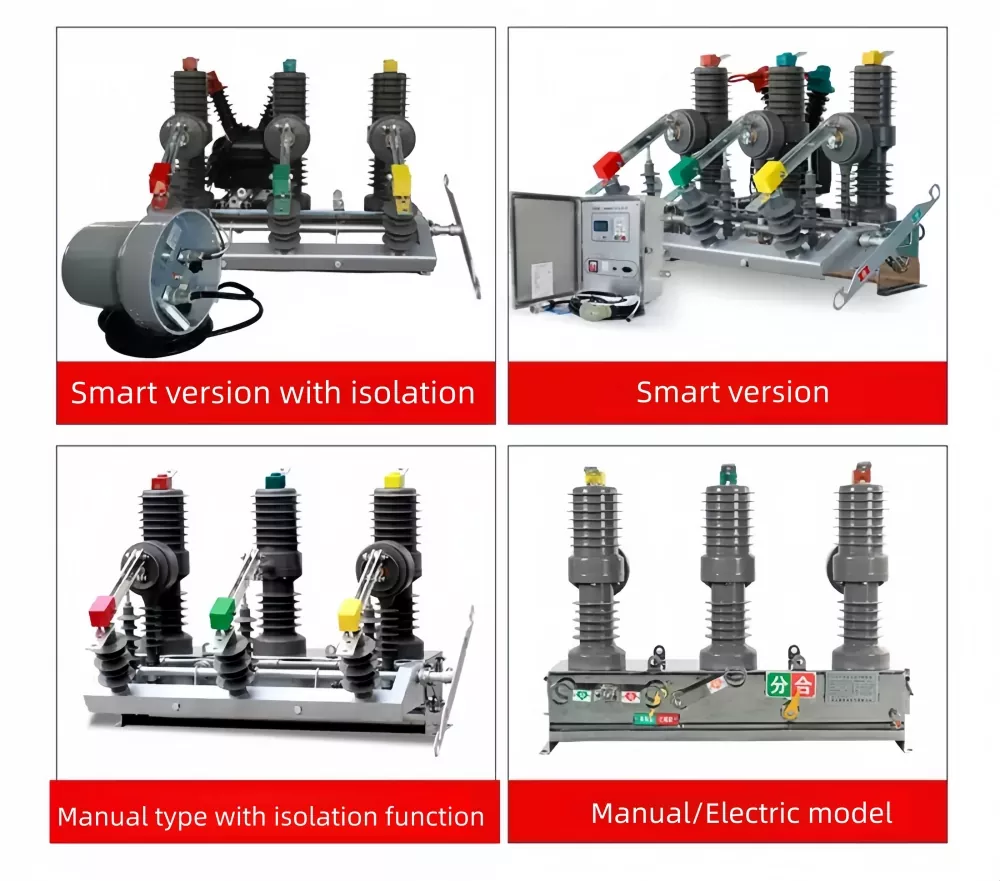

Modell und Aussehen

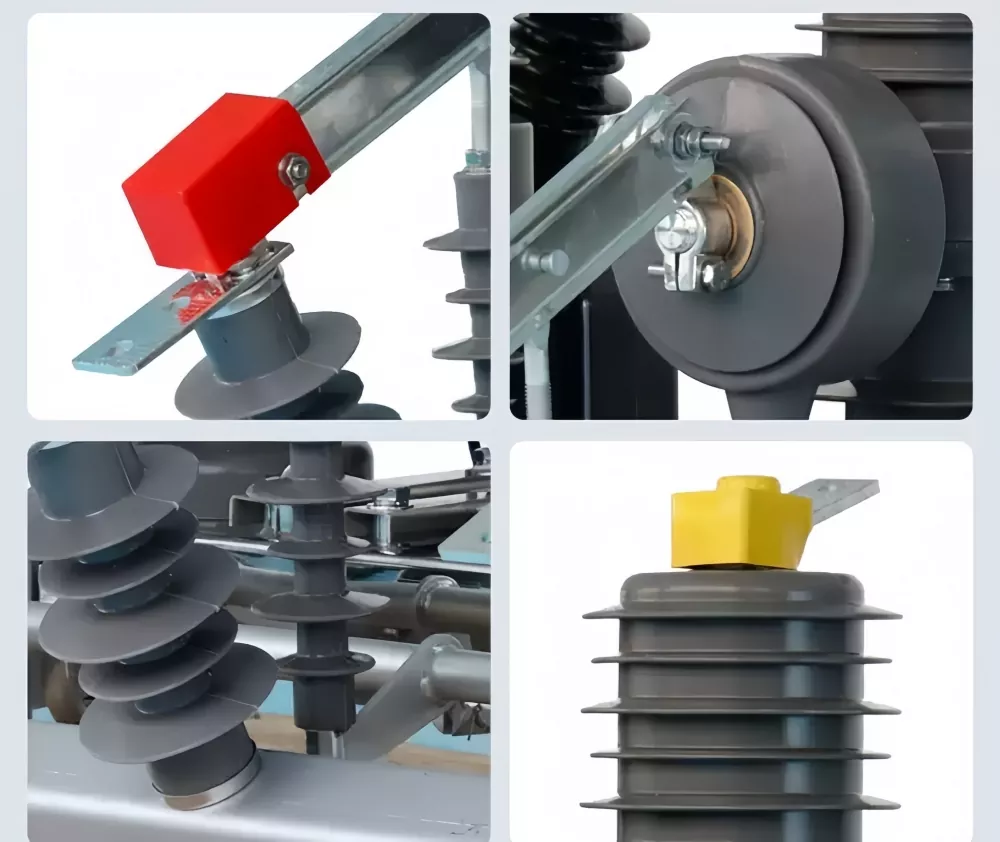

Produktdetails

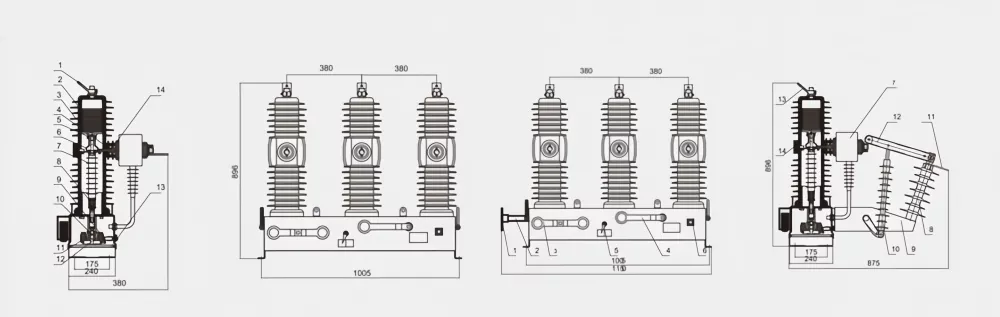

Produktabmessungen

Produktmerkmale

• Fortschrittlicher Permanentmagnet-Antriebsmechanismus mit schneller, stabiler und äußerst zuverlässiger Schaltleistung.
• Das wartungsfreie mechanische Design macht routinemäßige Anpassungen überflüssig und senkt die Betriebskosten erheblich.
• Der Hochleistungs-Vakuumunterbrecher bietet eine hervorragende Lichtbogenlöschfähigkeit und eine längere elektrische Lebensdauer.
• Mechanische Lebensdauer bis zu10.000 OperationenDadurch eignet es sich für Anwendungen mit häufigem Schalten.
• Kompakte Struktur für den Außenbereich mit hervorragender Beständigkeit gegen Feuchtigkeit, Staub, UV-Strahlung und raue Umgebungsbedingungen.
• Unterstützt intelligente Steuerung, Fernüberwachung und nahtlose Integration mit SCADA- und Verteilungsautomatisierungssystemen.
• DerPermanentmagnet-Leistungsschalter für den Außenbereicheignet sich für Umspannwerke, industrielle Stromversorgungssysteme, Eisenbahnelektrifizierung, Bergbauprojekte und Stromverteilungsnetze für erneuerbare Energien.

Hauptkomponenten

• Vakuumunterbrecher
• Permanentmagnet-Betätigungsmechanismus
• Hochfestes Isoliergehäuse
• Stromwandler (optional)
• Antriebsschrank
• Leitfähige Anschlüsse
• Isolierende Zugstange
• Energiespeichersystem
• Mechanische Positionsanzeige
• Manueller Betätigungsgriff

Technische Parameter

Anwendungen

DerPermanentmagnet-Leistungsschalter für den Außenbereichist für Mittelspannungsnetze konzipiert, die zuverlässiges Schalten, intelligente Steuerung und langfristige Betriebsstabilität erfordern.

• Städtische und ländliche Stromverteilungsnetze
• Umspannwerke
• Vertriebsautomatisierungssysteme
• Smart-Grid-Infrastruktur
• Projekte zur Eisenbahnelektrifizierung
• Bergbau- und Schwerindustrieanlagen
• Windkraft- und Solarenergieanlagen
• Versorgungsübertragungs- und -verteilungssysteme
• Infrastruktur- und kommunale Energieprojekte

Funktionsprinzip

DerPermanentmagnet-Leistungsschalter für den Außenbereichkombiniert eine Vakuumschaltröhre mit einem Permanentmagnetantrieb. Im Normalbetrieb steuert der Aktor mithilfe elektromagnetischer Kraft präzise das Öffnen und Schließen der Kontakte. Im Fehlerfall löscht die Vakuum-Schaltkammer den Lichtbogen schnell und sorgt so für eine sichere Unterbrechung des Fehlerstroms. Im Vergleich zu herkömmlichen Federmechanismen bietet der Permanentmagnetantrieb eine schnellere Reaktion, einen genaueren Betrieb, einen geringeren Energieverbrauch und eine größere mechanische Zuverlässigkeit.

Warum einen Permanentmagnet-Leistungsschalter wählen?

• Wartungsfreier Antriebsmechanismus
• Geringerer Betriebsenergieverbrauch
• Längere Lebensdauer
• Hohe Betriebskonsistenz
• Geeignet für Hochfrequenz-Schaltanwendungen
• Reduzierter mechanischer Verschleiß
• Hervorragende Kompatibilität mit intelligenten Netzsteuerungssystemen

Häufig gestellte Fragen

Was ist ein Permanentmagnet-Leistungsschalter für den Außenbereich?

Es handelt sich um einen Mittelspannungs-Vakuum-Leistungsschalter, der einen Permanentmagnet-Antriebsmechanismus anstelle eines herkömmlichen Federmechanismus verwendet und so eine höhere Zuverlässigkeit, geringeren Wartungsaufwand und eine längere Lebensdauer bietet.

Welche Vorteile bietet ein Permanentmagnetantrieb?

Permanentmagnetantriebe haben weniger bewegliche Teile, einen geringeren Stromverbrauch, eine schnellere Reaktion, eine verbesserte mechanische Stabilität und erfordern während ihrer gesamten Lebensdauer praktisch keine Wartung.

Wo wird dieser Leistungsschalter häufig verwendet?

Es wird häufig in Umspannwerken, Versorgungsverteilungsnetzen, intelligenten Netzen, Projekten für erneuerbare Energien, Bahnstromversorgungssystemen, Bergbaubetrieben und industriellen Stromverteilungssystemen eingesetzt.

Kann dieser Leistungsschalter die Fernüberwachung unterstützen?

Ja. Es kann in SCADA, Verteilungsautomatisierungssysteme und intelligente Schutzgeräte für Fernüberwachung, Fernsteuerung und Smart-Grid-Anwendungen integriert werden.
