Der Unterschied zwischen Leistungsschaltern und Trennschaltern

Leistungsschalterund Trennschalter können beide Stromkreise unterbrechen. Abhängig von der Polzahl können sie an einphasigen oder dreiphasigen Stromkreisen betrieben werden. Die Funktion eines Leistungsschalters besteht darin, den Stromkreis und die Ausrüstung zu schützen. Es verfügt in der Regel über eine automatische Auslösefunktion und kann unter Last betrieben werden. Während ein Trennschalter nur dazu dient, den Stromkreis zu unterbrechen. Normalerweise unterbricht es den Stromkreis nicht automatisch und kann nicht unter Last betrieben werden. In diesem Artikel werden die Funktionen und Klassifizierungen von Leistungsschaltern und Trennschaltern zusammengefasst und die Unterschiede zwischen ihnen ausführlich vorgestellt.

Niederspannungs-Leistungsschalter

1. Funktion des Leistungsschalters

Überlastschutz: Sobald der Strom im Stromkreis für eine bestimmte Zeit den Nennstrom überschreitet, unterbricht der Leistungsschalter den Stromkreis automatisch. Wenn beispielsweise an einer Steckdose zu viele Elektrogeräte mit hoher Leistung angeschlossen sind und der Strom überlastet wird, löst der Schutzschalter aus, um zu verhindern, dass der Stromkreis durch Überhitzung beschädigt wird, und um sogar einen Brand zu vermeiden.

2. Kurzschlussschutz: Kommt es zu einem Kurzschluss im Stromkreis, also wenn der Strom plötzlich extrem hoch wird, kann der Schutzschalter den Stromkreis schnell unterbrechen. Dadurch wird verhindert, dass der durch den Kurzschluss erzeugte enorme Strom katastrophale Schäden an Leitungen, elektrischen Geräten usw. verursacht.

3. Unterspannungsschutz (in einigen Leistungsschaltern verfügbar): Wenn die Netzspannung um einen bestimmten Wert unter die normale Betriebsspannung fällt, kann der Leistungsschalter den Stromkreis automatisch unterbrechen, um die elektrischen Geräte vor Schäden durch Unterspannung zu schützen. Nachdem sich die Netzspannung wieder normalisiert hat, müssen einige Leistungsschalter manuell zurückgesetzt werden, bevor sie wieder eingeschaltet werden können, während andere automatisch wieder schließen können.

Niederspannungs-Leistungsschalter

II. Funktionen des Leistungsschalters

Trennstromversorgung: Die Hauptfunktion des Trennschalters besteht darin, die zu wartenden elektrischen Geräte zuverlässig von der stromführenden Stromversorgung zu trennen und so die Sicherheit des Wartungspersonals zu gewährleisten. Wenn beispielsweise Wartungsarbeiten an der elektrischen Ausrüstung einer bestimmten Leitung in einem Umspannwerk durchgeführt werden, kann durch Betätigen des Trennschalters eine klare Trennstelle zwischen der Ausrüstung und der Stromversorgung gebildet werden, wodurch verhindert wird, dass eine plötzliche Stromversorgung dem Wartungspersonal Schaden zufügt.

2. Schaltvorgang: In einem Doppelsammelschienen- oder anderen Verkabelungssystem wird der Trennschalter verwendet, um den Verbindungsmodus des Stromkreises zu ändern. Dadurch können Geräte oder Leitungen von einem Sammelschienensatz auf einen anderen umgeschaltet werden, wodurch eine flexible Anpassung des Betriebsmodus des Stromversorgungssystems gewährleistet wird. Beim Schaltvorgang wird der Trennschalter jedoch meist in Verbindung mit Geräten wie Leistungsschaltern eingesetzt.

3. Betreiben kleiner Stromkreise: Der Trennschalter kann fehlerfreie Spannungswandler und Blitzableiter, Sammelschienen, den kapazitiven Strom von Geräten, die direkt an die Sammelschiene angeschlossen sind, sowie den Erdungsmesserschalter am Sternpunkt des Transformators usw. öffnen und schließen, bei denen es sich alles um kleine Stromkreise handelt.

Elektrischer Niederspannungs-Leistungsschalter

III. Leistungsschalter nach Auslösemethode klassifiziert

Thermoschutzschalter: Er nutzt hauptsächlich das Prinzip, dass sich der Bimetallstreifen bei Erwärmung verbiegt. Bei Überlastung des Stroms verbiegt sich der Bimetallstreifen aufgrund der durch den Strom erzeugten Wärme und löst den Auslösemechanismus aus, der den Stromkreis unterbricht. Die Wirkungszeit dieses Leistungsschalters hängt von der Größe des Überlaststroms ab; Je größer der Überlaststrom, desto kürzer ist die Aktionszeit.

2. Elektromagnetischer Schutzschalter: Basiert auf dem Prinzip der elektromagnetischen Induktion. Wenn im Stromkreis ein Kurzschluss auftritt, erzeugt ein plötzlicher großer Strom eine starke elektromagnetische Kraft, die dazu führt, dass der Auslösemechanismus aktiviert wird und den Stromkreis schnell unterbricht. Es ist äußerst empfindlich gegenüber Kurzschlussströmen.

3. Elektronischer Leistungsschalter: Er erkennt die Stromstärke und Änderungen durch elektronische Komponenten. Es kann Schutzfunktionen wie Überlast und Kurzschluss genauer umsetzen, und einige elektronische Leistungsschalter verfügen auch über die Funktionen der Fernsteuerung und Kommunikation, was es zu einem relativ fortschrittlichen Leistungsschaltertyp macht.

Niederspannungs-Trennschalter

IV. Klassifizierung von Trennschaltern nach Einbauort

Innentrennschalter: Wird normalerweise im Verteilerraum oder anderen Bereichen innerhalb von Gebäuden installiert und dient zum Trennen des Betriebs von elektrischen Innengeräten. Seine Struktur ist relativ kompakt und sein Volumen ist klein, da die Raumklimabedingungen relativ stabil sind.

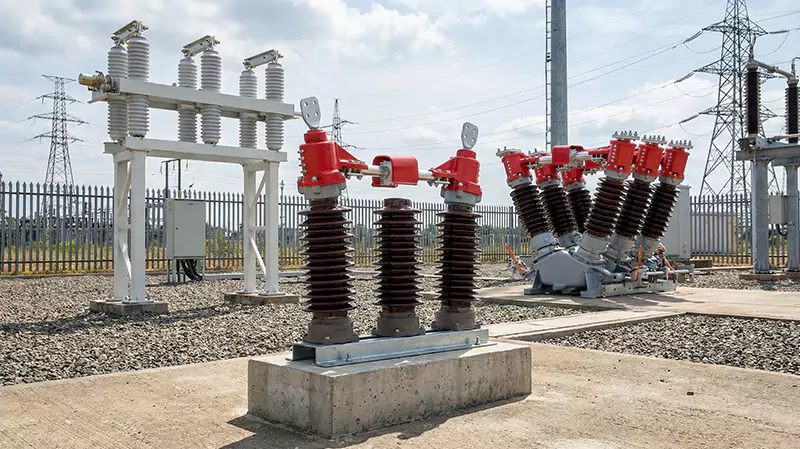

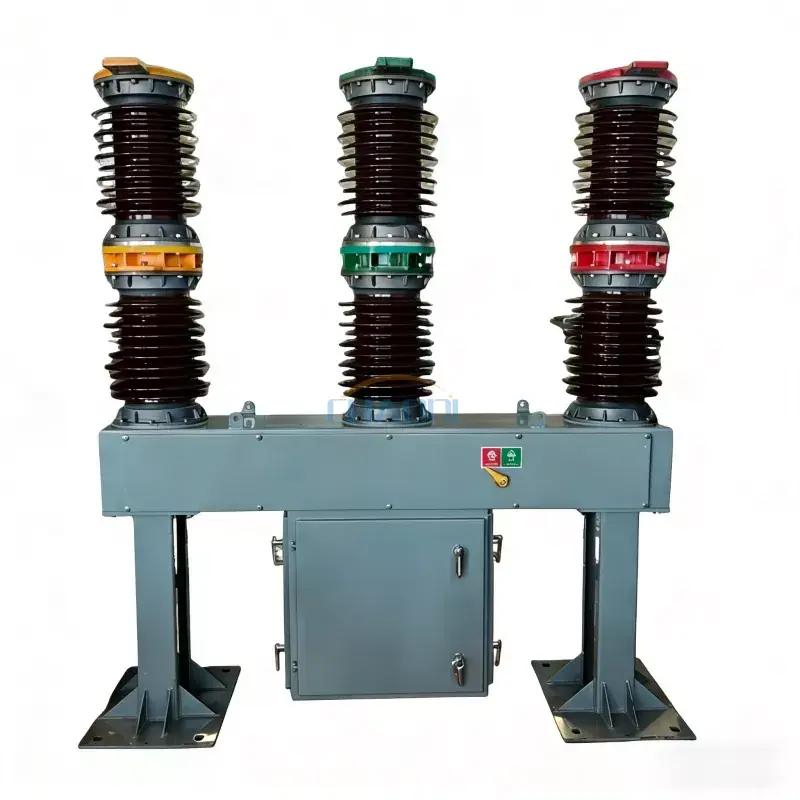

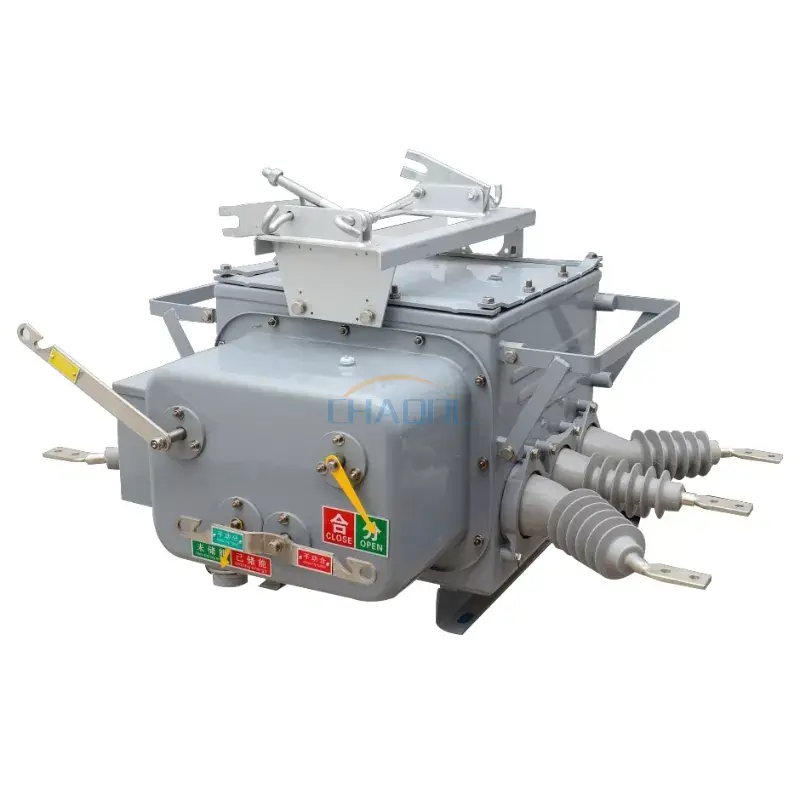

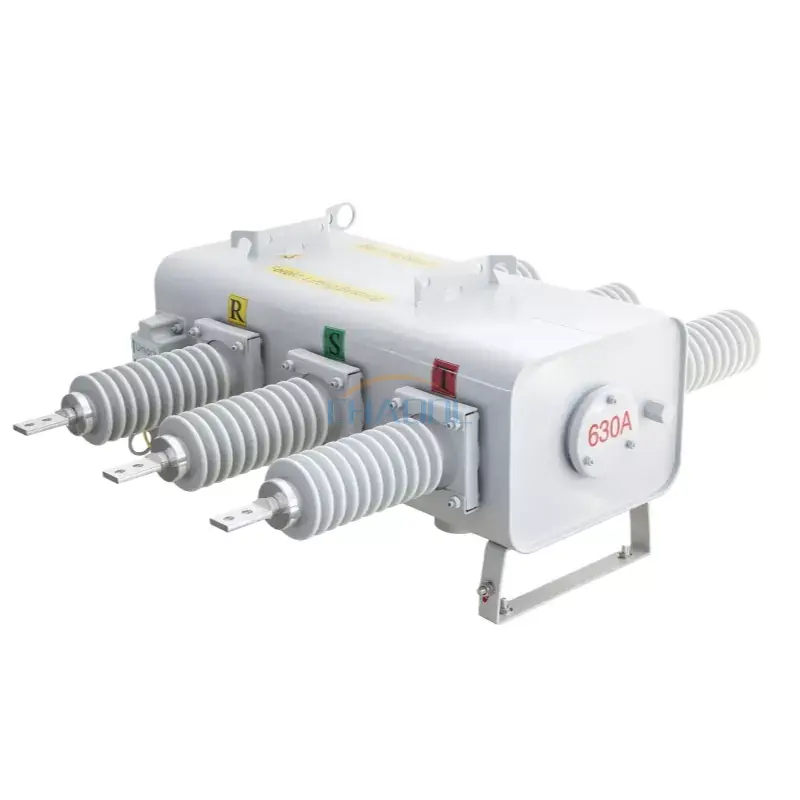

2. Trennschalter für den Außenbereich: Sie werden in Umspannwerken, Übertragungsleitungen und anderen Orten im Freien installiert und müssen verschiedenen komplexen Wetterbedingungen standhalten. Ihre Struktur ist relativ robust und weist hervorragende wasser-, wind- und korrosionsbeständige Eigenschaften auf.

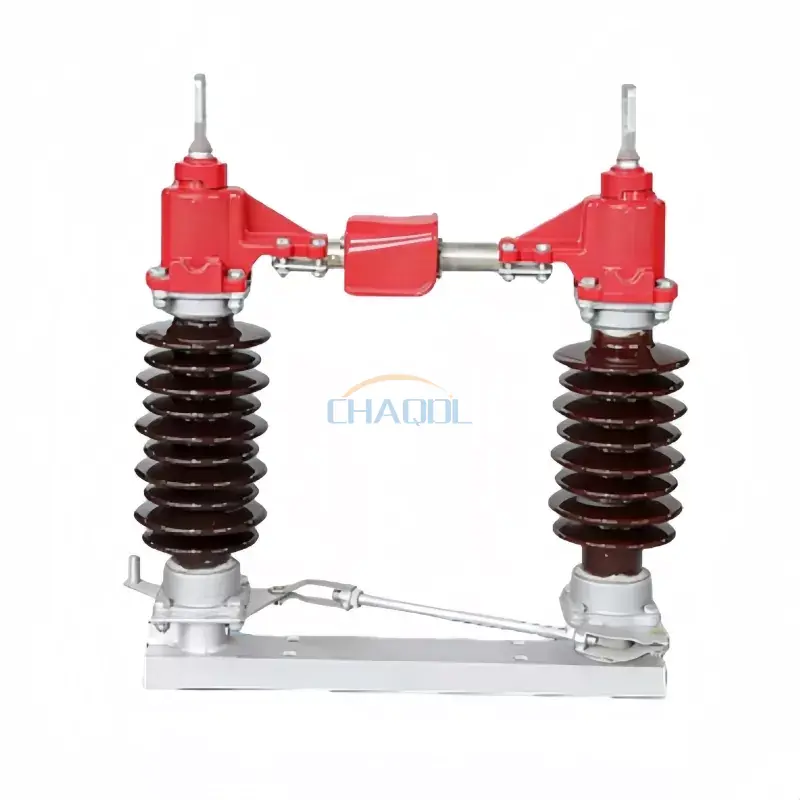

Hochspannungs-Trennschalter

V. Klassifizierung von Trennschaltern basierend auf dem Betätigungsmechanismus

Manueller Trennschalter: Zum Öffnen und Schließen ist eine manuelle Betätigung über den Griff erforderlich. Die Bedienung ist einfach und direkt, mit geringen Kosten. Es wird im Allgemeinen in Situationen mit niedrigeren Spannungspegeln und weniger häufigen Operationen verwendet.

2. Elektrischer Trennschalter: Der Öffnungs- und Schließvorgang erfolgt über einen elektrischen Betätigungsmechanismus. Diese Art von Trennschalter ermöglicht die Fernsteuerung und erleichtert so die zentrale Steuerung und den automatisierten Betrieb in großen Umspannwerken und anderen derartigen Einrichtungen. Allerdings sind die Kosten relativ hoch und die Struktur komplexer.
