Ölgetauchter kombinierter Instrumententransformator

Dieser in Öl getauchte kombinierte Messtransformator (Modell JLS-10) ist für die genaue Messung und den Schutz in Mittelspannungsnetzen konzipiert. Es integriert Spannungs- und Strommessfunktionen in einer einzigen ölgefüllten Einheit und ist daher weit verbreitet in Verteilungsnetzen im Freien, Umspannwerken und industriellen Energieüberwachungssystemen einsetzbar. Die Struktur verfügt über eine versiegelte, in Öl getauchte Isolierung, um einen stabilen Betrieb unter Langzeitlastbedingungen und rauer Umgebungseinwirkung zu gewährleisten.

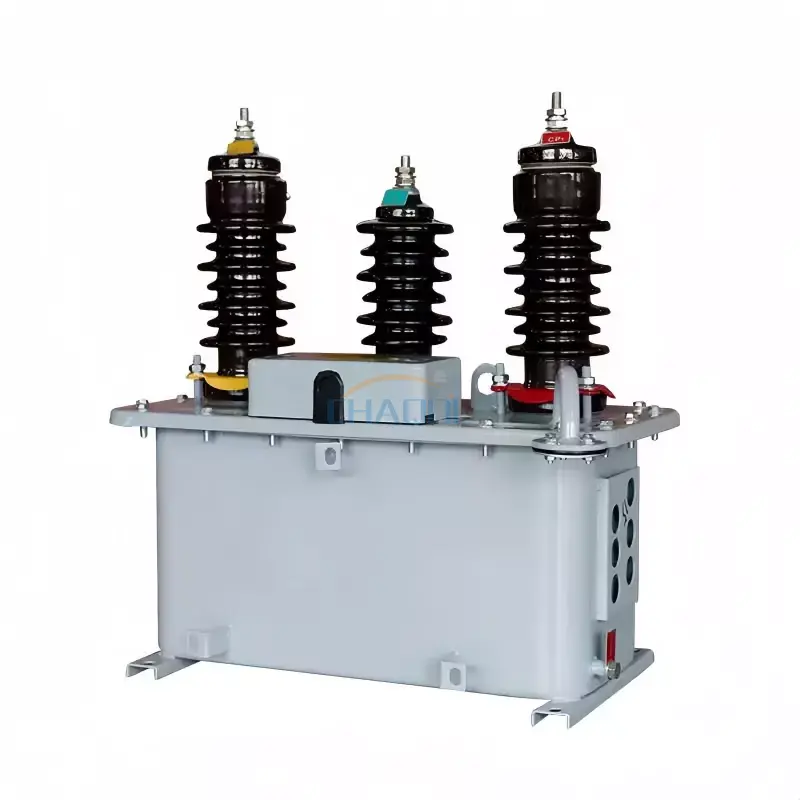

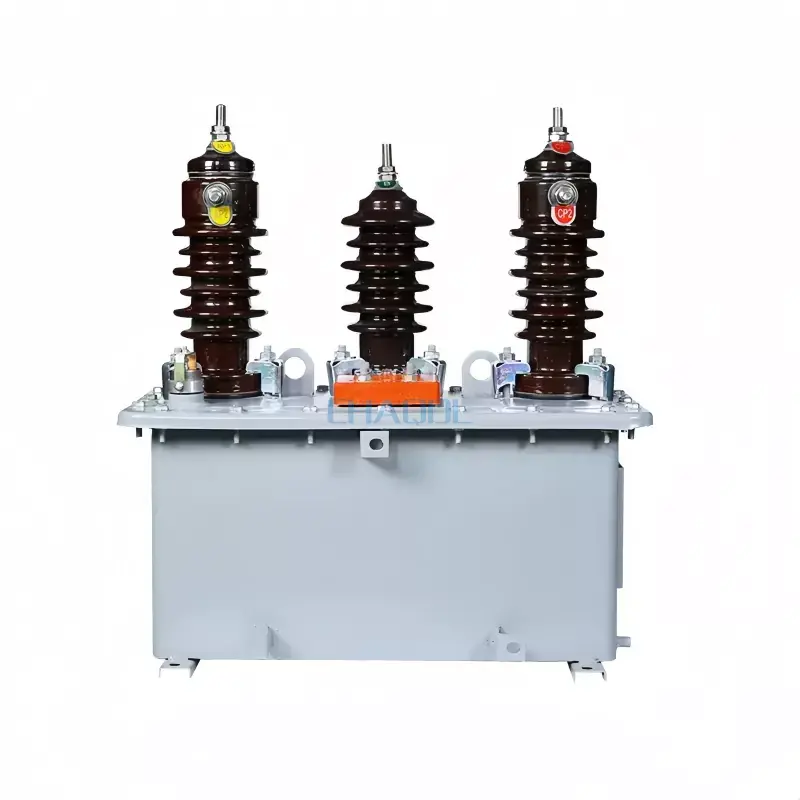

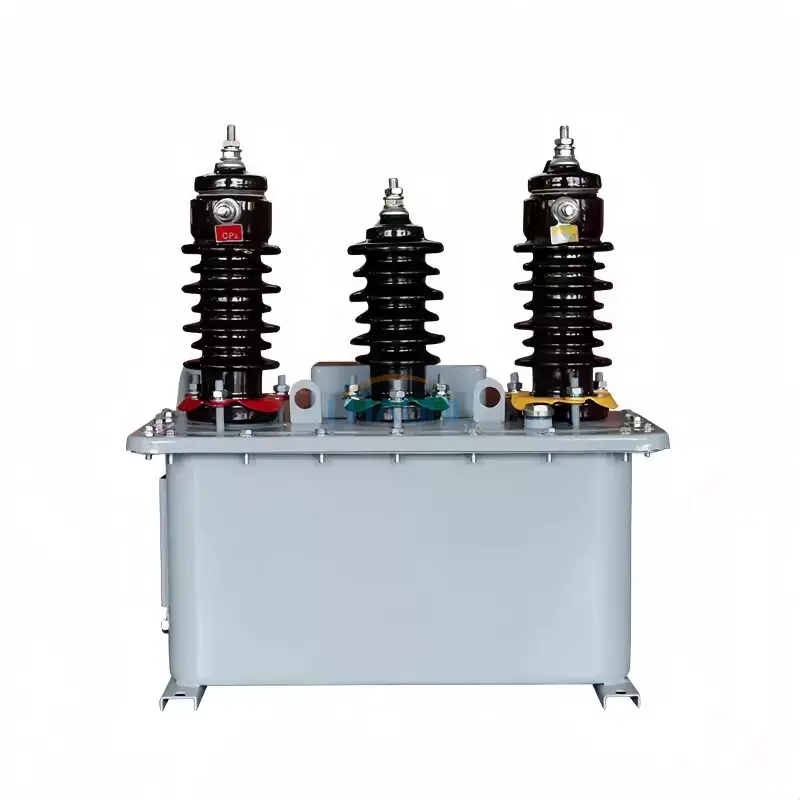

Produktbildanzeige

Überblick und Anwendungsbereich

Der in Öl getauchte kombinierte Instrumententransformator ist für die gleichzeitige Spannungs- und Stromumwandlung zur elektrischen Messung und zum Relaisschutz ausgelegt. Es eignet sich für 6-kV-, 10-kV- und 35-kV-Verteilungssysteme, insbesondere in Umspannwerken im Freien, kompakten Transformatorstationen und industriellen Stromnetzen, bei denen Zuverlässigkeit und Isolationsstärke von entscheidender Bedeutung sind.

Durch die Integration mehrerer Messfunktionen in eine Struktur reduziert es den Installationsraum und verbessert die Effizienz der Systemverkabelung, was es zu einer bevorzugten Lösung für moderne Smart-Grid-Anwendungen macht.

Technische Spezifikationen

Technische Parameter des Spannungsabschnitts der kombinierten Ölmesswandler JLS-35, 10, 6 und 3

Technische Parameter des Stromabschnitts der kombinierten Ölmesswandler JLS-35, 10, 6 und 3

Vorteile der Produktstruktur

Es verfügt über eine vollständig abgedichtete Öltankstruktur, die eine hervorragende Isolationsleistung und eine hohe Beständigkeit gegen Feuchtigkeit, Staub und Umweltverschmutzung gewährleistet. Der Kern besteht aus hochwertigem Siliziumstahl, um Energieverluste zu minimieren, während Präzisionswicklungen aus Kupfer für eine stabile Stromübertragung und genaue Messergebnisse sorgen.

Im Vergleich zu herkömmlichen separaten Transformatoren reduziert dieser kombinierte Öltransformator die Komplexität der Verkabelung erheblich und verbessert die Installationseffizienz in Umspannwerken und Messschränken im Freien.

Installationsumgebung

1. Geeignet für die Außen- oder Inneninstallation in Verteilersystemen

2. Umgebungstemperatur: -25℃ bis +40℃

3. Höhe: ≤1000 m (höhere Höhen erfordern individuelles Design)

4. Anwendbar in Umgebungen ohne korrosive Gase, starke Verschmutzung oder starke Vibrationen

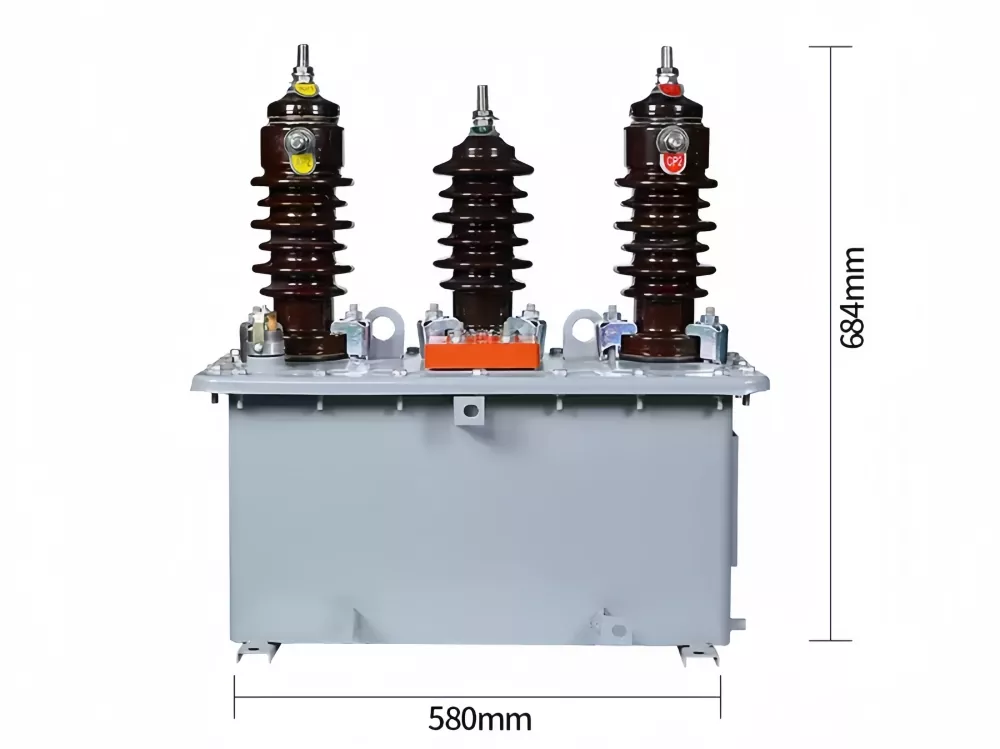

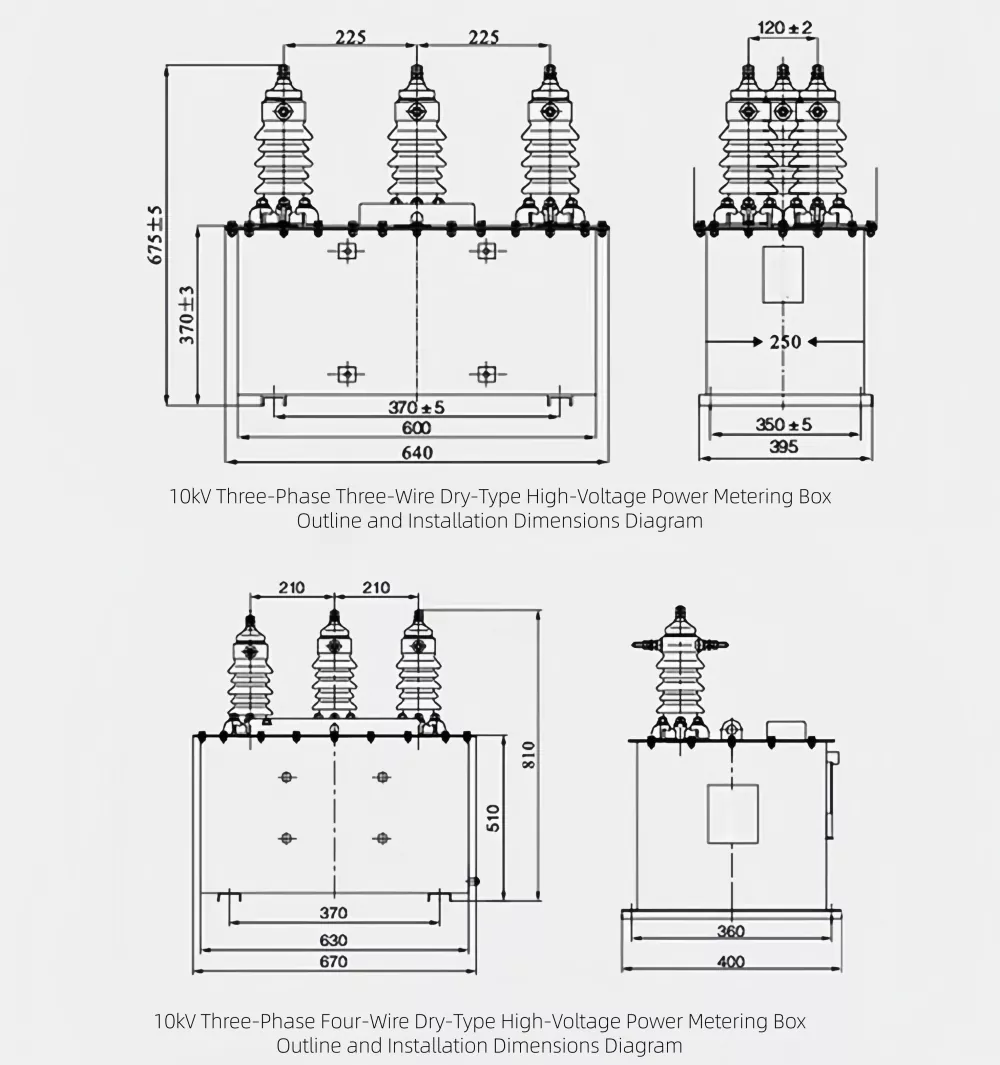

Diagramm der Produktabmessungen

FAQ

F1: Was ist die Hauptfunktion eines in Öl getauchten kombinierten Instrumententransformators?
A: Es integriert Spannungs- und Strommessung in einem Gerät und bietet genaue Messung und Relaisschutz für Mittelspannungssysteme wie Umspannwerke und Verteilungsnetze.

F2: Wo wird dieser Transformator normalerweise installiert?
A: Es wird häufig in Umspannwerken im Freien, kompakten Transformatorstationen, industriellen Stromverteilungssystemen und Messschränken verwendet, die eine stabile Energiemessung erfordern.

F3: Welche Spannungspegel kann dieses Gerät unterstützen?
A: Standardmodelle unterstützen 3-kV-, 6-kV-, 10-kV- und 35-kV-Systeme und eignen sich daher für eine Vielzahl von Mittelspannungsanwendungen.

F4: Was sind die Vorteile einer Ölisolierung?
A: Die Ölisolierung bietet hervorragende Durchschlagsfestigkeit, Wärmeableitung und langfristige Betriebsstabilität, insbesondere in rauen Außenumgebungen.

F5: Wie oft ist eine Wartung erforderlich?
A: Die Struktur ist vollständig versiegelt und erfordert daher nur minimale Wartung. Es wird empfohlen, den Ölzustand und die Anschlüsse regelmäßig zu prüfen.

F6: Kann es für unterschiedliche Stromverhältnisse angepasst werden?
A: Ja, Stromverhältnisse und Sekundärparameter können entsprechend den Projektanforderungen angepasst werden, um sie an verschiedene Mess- und Schutzsysteme anzupassen.
