Wie funktioniert ein Durchgangskern-Stromwandler?

Abstrakt: Durch Kernstromwandlersind wichtige Geräte in elektrischen Systemen und ermöglichen eine genaue Strommessung zur Überwachung, zum Schutz und zur Steuerung. In diesem Artikel werden ihre Arbeitsprinzipien, Vorteile, Installationsaspekte und häufige Kundenanliegen untersucht, um Ingenieuren und Facility Managern dabei zu helfen, fundierte Entscheidungen zu treffen.

Inhaltsverzeichnis

• Was ist ein Durchgangskern-Stromwandler?
• Funktionsprinzip von Durchgangskern-Stromwandlern
• Hauptvorteile
• Überlegungen zur Installation
• Typische Anwendungen
• Häufige Probleme und Fehlerbehebung
• FAQ

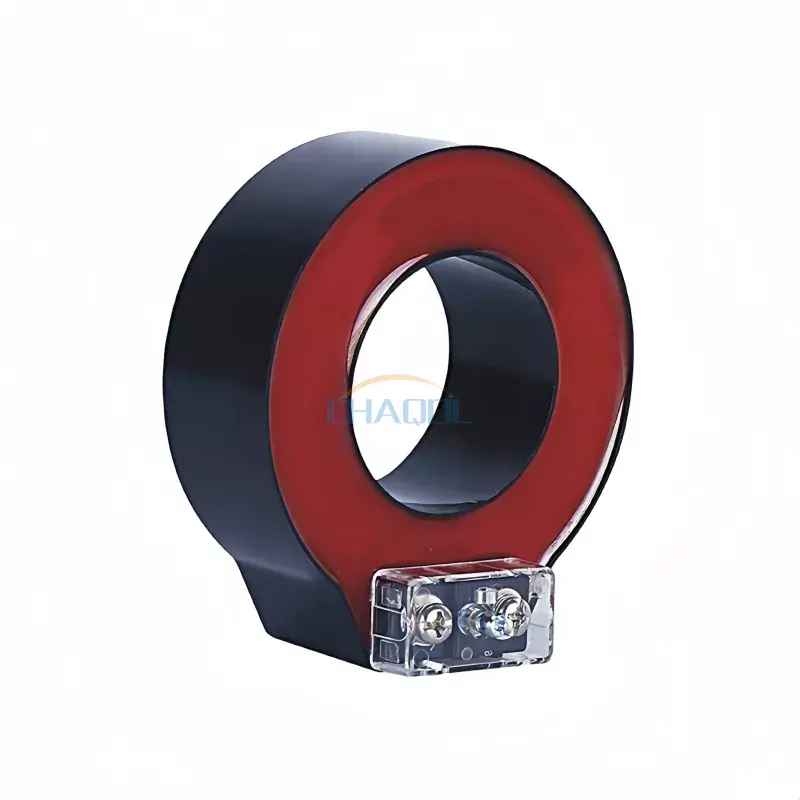

Was ist ein Durchgangskern-Stromwandler?

A Durchgangskernstromwandler (TCCT)ist ein elektrisches Gerät zur Messung von Wechselstrom (AC), indem es einen reduzierten Strom erzeugt, der proportional zum Strom im Primärkreis ist. Im Gegensatz zu Fenstertransformatoren oder Transformatoren mit geteiltem Kern verläuft der Leiter direkt durch den Kern des TCCT, was ein kompaktes Design und genaue Messungen ermöglicht.

• Der Primärleiter verläuft direkt durch den Kern
• Die Sekundärwicklung liefert einen verkleinerten Strom für die Messung
• Wird für Schutzrelais, Messgeräte und Überwachungssysteme verwendet

Funktionsprinzip von Durchgangskern-Stromwandlern

Das TCCT arbeitet basierend aufelektromagnetische Induktion. Der Primärleiter erzeugt ein Magnetfeld proportional zum durch ihn fließenden Strom. Dieses Magnetfeld induziert einen Strom in der Sekundärwicklung, der dann sicher von Instrumenten gemessen werden kann, ohne dass eine direkte Einwirkung von Hochspannung erforderlich ist.

Hauptvorteile

• Kompaktes Design:Passt problemlos in Schaltanlagen und Schalttafelinstallationen.
• Hohe Genauigkeit:Zuverlässige Messungen für Schutzrelais und Messgeräte.
• Dauerhaft:Robuste Konstruktion für den Langzeitbetrieb in Industrieumgebungen.
• Einfache Wartung:Minimaler Wartungsaufwand aufgrund einfacher Konstruktion.

Überlegungen zur Installation

Eine ordnungsgemäße Installation gewährleistet eine optimale Leistung der TCCTs. Zu den Schlüsselfaktoren gehören:

1. Stellen Sie sicher, dass der Primärleiter durch den Kern zentriert ist, um Messfehler zu vermeiden.
2. Überprüfen Sie die korrekte Sekundärverdrahtung und Polarität, um genaue Messwerte zu erhalten.
3. Halten Sie angemessene Isolationsabstände ein, um elektrische Gefahren zu vermeiden.
4. Berücksichtigen Sie die Umgebungsbedingungen: Temperatur, Luftfeuchtigkeit und Vibrationen können die Leistung beeinträchtigen.

Für spezifische Installationsanleitungen und Sicherheitsempfehlungen stellt Anqiang Power detaillierte Handbücher für jedes TCCT-Modell zur Verfügung.

Typische Anwendungen

• Energiemessung in Industrie- und Gewerbeanlagen
• Stromüberwachung für Schaltanlagen und Transformatoren
• Schutzrelaisschaltungen in Umspannwerken
• Integration in SCADA-Systeme zur Fernüberwachung

Häufige Probleme und Fehlerbehebung

Auch bei hochwertigen TCCTs kann es zu Betriebsproblemen kommen. Zu den häufigsten Problemen gehören:

• Falsche Verhältnisausgabe:Wird häufig durch sekundäre Verdrahtungsfehler oder falsche Aderauswahl verursacht.
• Überhitzung:Normalerweise aufgrund eines zu hohen Primärstroms oder einer schlechten Belüftung.
• Magnetische Sättigung:Kann Messungen bei Hochstromanwendungen verfälschen.
• Mechanischer Schaden:Körperliche Stöße oder Vibrationen können die Ausrichtung des Kerns beeinträchtigen.

Die Fehlerbehebung umfasst im Allgemeinen die Überprüfung der Verkabelung, die Prüfung auf Isolationsschäden und die Bestätigung, dass das Gerät für die Anwendung richtig ausgelegt ist.

FAQ

• F: Können TCCTs sowohl Wechsel- als auch Gleichströme messen?
  A: Nein, Durchgangsstromwandler sind nur für die Wechselstrommessung ausgelegt, da sie auf elektromagnetischer Induktion basieren.
• F: Wie wähle ich das richtige TCCT für meine Anwendung aus?
  A: Berücksichtigen Sie den Primärnennstrom, die Genauigkeitsklasse, den Isolationsgrad und die Umgebungsbedingungen.
• F: Sind Durchgangskern-CTs wartungsfrei?
  A: Sie erfordern nur minimale Wartung, hauptsächlich eine Überprüfung auf physische Schäden und die Unversehrtheit der Verkabelung.
• F: Was unterscheidet die TCCTs von Anqiang Power?
  A: Anqiang Power legt Wert auf Präzisionsfertigung, Langlebigkeit und Unterstützung bei komplexen Installationen.

Durchgangsstromwandler sind in modernen elektrischen Systemen unverzichtbar und bieten genaue Mess-, Schutz- und Überwachungsmöglichkeiten. Durch das Verständnis der Prinzipien, der Installation und allgemeiner Anliegen können Ingenieure einen zuverlässigen Betrieb in allen Anwendungen gewährleisten.
